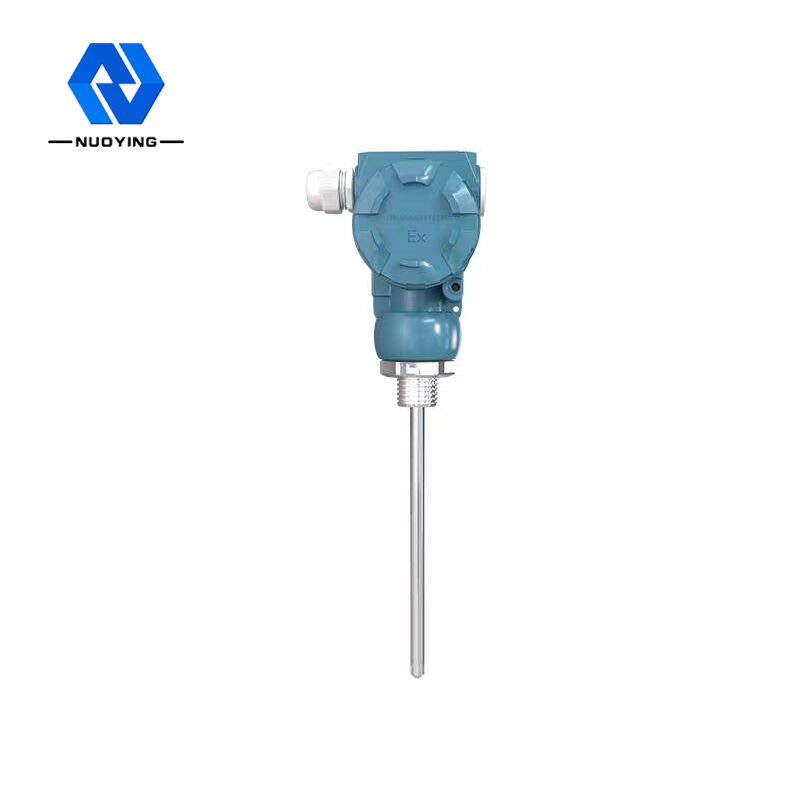

Medición de medio multifuncional del medidor de nivel de admitancia RF de interfaz aceite-agua

Medición de medio multifuncional del medidor de nivel de admitancia RF de interfaz aceite-agua

Nombre De La Marca:	NUOYING
Número De Modelo:	NYSP-M
Cuota De Producción:	1 PCS
Precio:	$129 to $529/pcs
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Certificación:

CE, SIL, ATEX

Calificación:

Industrial

Garantía:

12 meses

Soporte personalizado:

OEM, ODM

Nombre de la marca:

NUOYING

Aplicación típica:

Líquidos conductores, interfaces

Precisión de medición:

0.05%~ 0.1%FS

Fuente de alimentación:

24Vcc

Conexión de proceso:

En el caso de las instalaciones de fibra de vidrio, el método de instalación es el siguiente:

Temperatura media:

-40~+150℃

Procesar presión:

-0.1 ~ 4.0MPA

Salida de señal:

4 ... 20MA/HART/RS485/MODBUS ...

Grado de protección:

IP 65, IP 67, IP 68 (opcional)

Detalles de empaquetado:

LOS 40*30*30CM

Capacidad de la fuente:

1000 piezas por mes

Descripción del Producto

Medición de nivel de medidor de admitancia RF de interfaz de aceite-agua de rango medio multifuncional

Nuoying NYSP-MMedidor de nivel de admitancia de radiofrecuencia Descripción general

Parámetros del producto

Aplicación típica	Líquido conductor, interfaces
Tipo de sonda	Cable flexible aislado de PTFE (opcional)
Precisión de medición	0.05%-0.1%F.S
Fuente de alimentación	24VDC (dos hilos, cuatro hilos)
Temperatura del medio	-40~+150°C

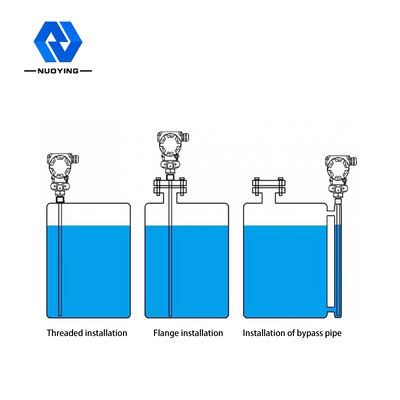

Conexión de proceso	Rosca BSPT de 3/4" (estándar), montaje con brida (opcional)
Presión de proceso	0.1~4.0MPa
Grado a prueba de explosiones	Exia II CT6 (opcional)

Descripción del producto

Principio de funcionamiento del transmisor de nivel de admitancia RF NYSP-M

La tecnología de medición de conductividad RF es una tecnología de medición de nivel con ventajas únicas. Aunque el concepto es similar a la tecnología de medición capacitiva general, la tecnología de conductividad RF incorpora un circuito de accionamiento y blindaje y un circuito chopper en la unidad electrónica, lo que permite la medición separada de la impedancia y la resistencia capacitiva. La impedancia y la reactancia de cualquier material colgante se calculan según las leyes de la física y son iguales en magnitud, por lo que el efecto del material colgante se puede medir y eliminar de la salida total mediante el desplazamiento de fase del circuito oscilador.
La sonda del medidor de nivel de conductividad RF se instala en el tanque y el cambio en la señal de RF causado por el cambio de nivel se obtiene a través de la sonda. El extremo de accionamiento y blindaje de la sonda evita que la corriente de RF forme un bucle a través del material colgante, asegurando la precisión de la medición.
La tecnología de medición de conductividad RF es una tecnología de medición de nivel de líquido con ventajas únicas. Aunque el concepto es similar a la técnica de medición de capacitancia general, la técnica de conductividad RF incorpora un circuito de accionamiento y blindaje y un circuito chopper en la unidad electrónica, por lo que la impedancia y la resistencia de capacitancia se pueden medir por separado. La impedancia y la reactancia de cualquier colgante se calculan según las leyes de la física y son iguales en magnitud, por lo que el efecto del colgante se puede medir y eliminar de la salida total mediante el desplazamiento de fase del circuito oscilador.
La sonda del medidor de nivel de líquido por conductividad de radiofrecuencia se instala en el tanque de almacenamiento, y el cambio de la señal de radiofrecuencia causado por el cambio del nivel del líquido se obtiene a través de la sonda. El blindaje accionado de la sonda evita que la corriente de RF forme un bucle a través del material suspendido, asegurando mediciones precisas.

Característica de diseño del transmisor de nivel de admitancia RF NYSP-M

1. Anti-adherencia de material: El diseño único del circuito de accionamiento y blindaje mejora el rendimiento anti-adherencia de material.
2. Rango de fuente de alimentación: rango de operación de la fuente de alimentación: 13 ~ 35VDC.
3. Adaptabilidad: Temperatura del proceso de la sonda: -100 °C ~ 800 °C; medición sin zona muerta, se puede utilizar en ocasiones de medición horizontal de más de diez centímetros o incluso unos pocos centímetros, con un gran rango de medición; el rango de medición máximo de hasta cientos de metros, o incluso cientos de metros; la medición de interfaz de material viscoso es la gran ventaja del instrumento.
4. Estabilidad: La salida es estable y confiable, y es resistente a la influencia de cenizas volantes, descarte, vapor de agua,
cristalización y encerado.
5. Sin mantenimiento: sin partes móviles, sin partes fáciles de desgastar, sin necesidad de limpieza, mantenimiento o puesta en marcha frecuentes.

Campo de aplicación del transmisor de nivel de admitancia RF NYSP-M

1. Alimentos: plantas de jugos, plantas de leche, tanques de almacenamiento de pasta de tomate, tanques de almacenamiento de cervecería, etc.
2. Productos farmacéuticos: tanques de almacenamiento de productos farmacéuticos medios, separadores, tanques de fermentación, etc.
3. Tratamiento de agua: embalses, pozos negros, tanques de tratamiento de agua, estanques de sedimentación, pozos profundos, redes de agua potable, etc.
4. Otros: protección del medio ambiente, campos petroleros, metalurgia, construcción naval y otras industrias.
