Datos del producto:
|
| Usos: | Interfaz, poder - apagado, ocasiones de mezcla fuertes | Tipo de sonda: | Barra aislador dura |
|---|---|---|---|
| Gama de medición: | los 0~6m | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
| Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~150℃ |
| Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Fuente de alimentación: | (13-35) VDC |
| Alta luz: | Transmisor de nivel de admitancia de RF de 6 m,transmisor de nivel de tipo varilla de aislamiento duro,sensor de nivel de punto de RF de 6 m |
||

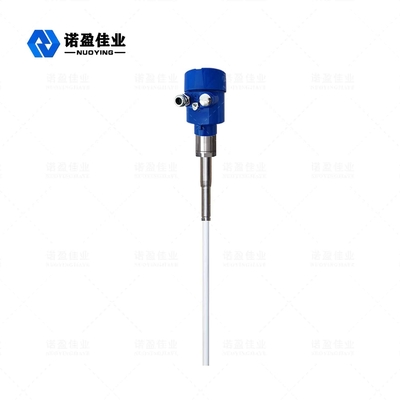

Metro del nivel de la entrada de NYSP-Z23 Rf
La entrada de NYSP-Z23 Rf es una nueva tecnología del control llano desarrollada de capacitivo, que es más confiable, más exacto y más extensamente aplicable. Es una mejora de la tecnología llana capacitiva. La supuesta entrada del rf significa el recíproco de la impedancia en la electricidad, que se compone de componentes resistentes, de componentes capacitivos y de componentes perceptivos. El Rf es espectro de radio de alta frecuencia, así que la entrada del rf se puede entender como la medida de la entrada con las ondas de radio de alta frecuencia. Cuando el instrumento está funcionando, el sensor de las formas del instrumento un valor de la entrada con la pared de la perfusión y el medio medido. Cuando los cambios del nivel del objeto, los cambios del valor de la entrada por consiguiente. La unidad del circuito convierte el valor medido de la entrada en la salida de la señal del nivel del objeto para realizar la medida del nivel del objeto.
Parámetro técnico del metro del nivel de la entrada del Rf
| Usos | Interfaz, poder - apagado, ocasiones de mezcla fuertes |

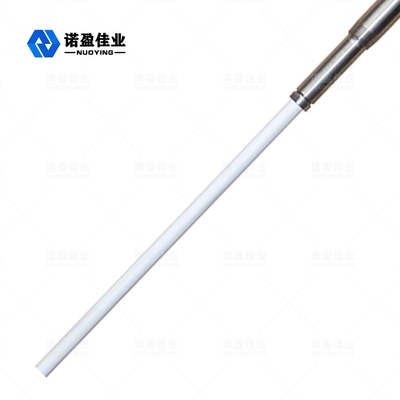

| Tipo de la punta de prueba | Barra aislador dura |
| Gama de medición | los 0~6m |
| Temperatura de proceso | -40~150℃ |
| Temperatura ambiente | -40 ℃ ~ + ℃ 70 |
| Temperatura de almacenamiento | -20 ℃ ~ + ℃ 65 |
| Presión de proceso | -0.1~2.5MPa |
| Fuente de alimentación | (13-35) VDC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Conexión de proceso | Hilo/reborde (selectivo) |
| Clase de la protección | IP67 |
| Grado a prueba de explosiones | ExiaCT6Ⅱ (selectivo) |
| Retraso: | 0 ~ 30 s ajustables |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Principio de funcionamiento del metro del nivel de la entrada del Rf
Metro material capacitivo tradicional del nivel, con las puntas de prueba cubiertas de levantamiento, materiales del nivel, valor del circuito de la capacitancia entre la punta de prueba y el medio (material conductor) o entre la punta de prueba y los aumentos de la capacitancia de la pared del tubo (material de aislamiento). Debido al cambio del desequilibrio llano llevó a un puente de capacitancia, así que el cambio del valor de la capacitancia depende de la constante dieléctrica del material que es probado. Entonces a través a la detección de señal, a la amplificación, y finalmente a la salida correspondiente de la señal. El metro material capacitivo del nivel, sin embargo, allí es algunas desventajas, especialmente cuando la punta de prueba está colgando afectará seriamente al resultado de la medida.
La tecnología de la medida de la entrada de la radiofrecuencia es tecnología llana de la medida tiene ventajas únicas. Aunque con el concepto general de tecnología de la medida de la capacitancia sea similar, pero la tecnología de la entrada del rf en unidad electrónica se unió a la conducción - los escudos y el circuito el tajar, pueden realizar así impedancia y la medida capacitiva de la reactancia solamente. Con el cálculo de las leyes de la física, cualquier material es igual al tamaño de la reactancia capacitiva de la impedancia, así que por la ejecución puede ser medido y la influencia del circuito cerca de defasador de la oscilación, quita de la salida total.
El sensor del metro del nivel de la entrada del Rf instalado en el cargamento del tanque, a través del cambio llano de la punta de prueba causó por el cambio de la señal del rf. Conduciendo - los escudos del extremo de la punta de prueba pueden prevenir la corriente de la radiofrecuencia formada colgando el lazo, aseguran la exactitud de la medida del instrumento.
La tecnología de la entrada del Rf de los resultados de la medida de alta precisión, y no es afectada por la ejecución de la punta de prueba, es actualmente las ocasiones más ampliamente utilizadas a la tecnología de la medida. De baja temperatura al ℃ 100 al ℃ 800 de alta temperatura, de vacío a 6,3 situaciones de la presión del MPa, de ultra de corto alcance al gran escala, puede el uso normal, y se puede aplicar a diversos tipos de material.
Características del diseño del metro del nivel de la entrada del Rf
◎La conducción única - el diseño de circuito de los escudos puede mejorar la capacidad de resistir el colgar
◎Ninguna medida de la zona muerta, se puede aplicar a más de diez o aún algunas ocasiones de la medida del nivel del cm
◎La salida el del estable y confiable, cenizas volantes, escondiendo, vapor de agua, cristalización, cera
◎Ningunas actividades, partes gastadas no fáciles, a menudo sin la limpieza y el mantenimiento, depuración
