Datos del producto:
|
| Usos: | Sólido ultraalto del aislamiento | Tipo de sonda: | Cuerda suave |
|---|---|---|---|
| Gama de medición: | los 0~30m | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
| Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~250℃ |
| Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Fuente de alimentación: | (13-35) VDC |
| Alta luz: | Sensor de nivel de admitancia de RF de cuerda blanda,Sensor de nivel de admitancia de RF de 30 m,Transmisor de nivel de RF de 30 m |
||

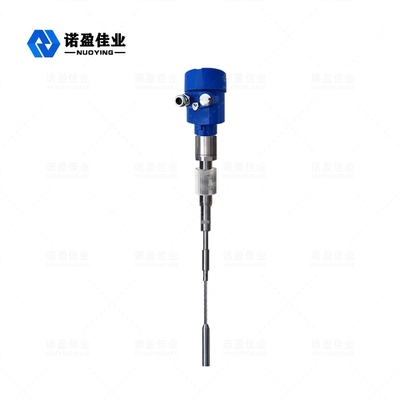

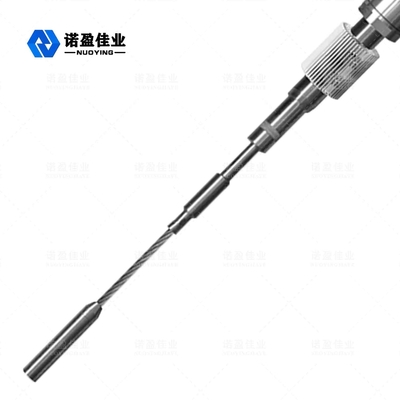

Medidor de nivel de admitancia Rf NYSP-Z24
El medidor de nivel de admitancia NYSP-Z24 Rf se basa en el principio de productos de medición de nivel de admitancia de radiofrecuencia continuamente. El producto tiene alta estabilidad, alta sensibilidad y amplias aplicaciones, etc. En comparación con el medidor de nivel de material capacitivo tradicional, el uso de diseño modular , puede ser conciso y realizar fácilmente el conjunto de instrumentos, una vez configurado, puede ser de uso normal y mantenimiento gratuito de por vida. Permite a los usuarios una comprensión intuitiva del estado de funcionamiento del equipo y abordar los problemas a tiempo, en las complejas ocasiones industriales como así como seguro y confiable.
Admitancia RF Nivel MetroParámetro técnico
| Aplicaciones |
Sólido de ultra alto aislamiento
|
| tipo de sonda |
Sólido de ultra alto aislamiento
|
| Rango de medición | 0~30m |
| Temperatura de proceso | -40～250℃ |
| Temperatura ambiente | -40 ℃ ~ + 70 ℃ |
| Temperatura de almacenamiento | -20 ℃ ~ + 65 ℃ |
| Presión de proceso | -0.1～1.6MPa |
| Fuente de alimentación | (13-35)vCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Proceso de conexión | Rosca/brida (selectiva) |
| clase de protección | IP67 |
| Grado a prueba de explosiones | ExiaⅡCT6(selectivo) |
| Demora: | 0 ~ 30 s ajustable |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Instalación de componentes del sensor
La posición de instalación del elemento sensor (sonda) generalmente está determinada por la posición de apertura del contenedor, pero no debe instalarse en la corriente de alimentación.Cuando no hay una posición adecuada dentro del contenedor, se puede considerar la instalación de un brazo exterior o cilindro.
Al instalar la pared lateral del sensor, el electrodo protector debe entrar en el contenedor y atravesar el material colgante de la pared lateral, así que preste atención a la longitud del electrodo protector al seleccionar el tipo.
Para garantizar el funcionamiento normal y preciso del equipo, siga los siguientes pasos para instalarlo:
R. En el caso de sensores aislantes, la instalación debe ser muy cuidadosa, porque en este caso, existe el riesgo de dañar el aislamiento de la sonda, especialmente la sonda capacitiva delgada.
B. El elemento sensor no debe instalarse de tal manera que la boquilla o ranura de llenado fluya directamente hacia el material.Si esto no es posible, instale una partición entre la sonda y el relleno.
C. No desmonte el sensor ni afloje la cubierta del sello de montaje.
D. Apriete el sensor con la parte plana de la llave.
E. El protector debe atravesar la pared del tanque cuando se instala la sonda.
Ten cuidado:
No utilice selladores vulcanizados de un componente a temperatura ambiente para sondas o carcasas de instrumentos, que a menudo contienen ácido acético y corroerán los elementos del circuito.Se debe utilizar un sellador especial de dos componentes (no corrosivo).Consulte al fabricante para el sellador de dos componentes específico.
