Transmisor de nivel de admitancia de RF de 120 m 13-35vDC Sensor de nivel de tipo de admitancia

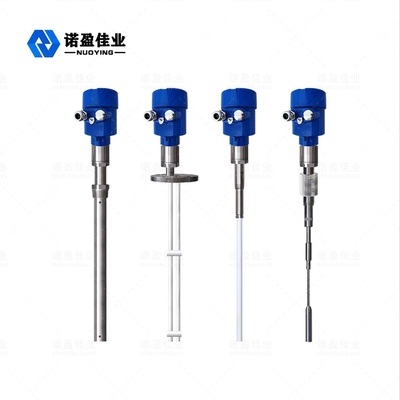

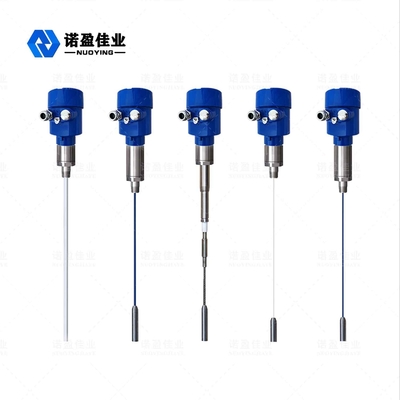

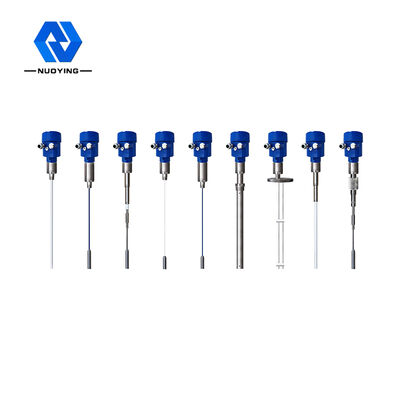

Medidor de nivel de admitancia Rf NYSP-Z

El medidor de nivel de admitancia RF NYSP-Z es un producto de medición de nivel continuo basado en el principio de admitancia de radiofrecuencia.El producto tiene las ventajas de alta estabilidad, alta sensibilidad y amplia aplicación.En comparación con el medidor de nivel capacitivo tradicional, el diseño modular puede realizar la configuración del instrumento de manera sucinta y conveniente.Una vez que se completa la configuración, se puede usar normalmente y no necesita mantenimiento de por vida.Permite a los usuarios comprender intuitivamente el funcionamiento del equipo y tratar los problemas de manera oportuna, segura y confiable en campos industriales complejos.

Nivel de admitancia de RF MetroParámetro técnico

※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Admitancia RF Nivel MetroOperando Principio

La tecnología de medición de admitancia de radiofrecuencia es un tipo de tecnología de medición de nivel de material con ventajas únicas.Aunque el concepto de medición capacitiva es similar al de la tecnología de medición capacitiva convencional, la tecnología de admitancia de RF agrega un circuito de protección de conducción y un circuito chopper a la celda electrónica, por lo que puede medir la impedancia y la reactancia capacitiva por separado.Después de pasar por las leyes de la física, se puede obtener que la impedancia y la reactancia de capacitancia de cualquier material colgante son iguales, por lo que se puede medir el efecto del material colgante y se pasa el cambio de fase del circuito oscilante, que se elimina de la producción total.
La sonda del medidor de nivel de admitancia de RF está instalada en el tanque de almacenamiento, y la sonda obtiene el cambio de señal de RF causado por el cambio de nivel de material.El extremo de protección de conducción de la sonda puede evitar que la corriente de RF forme un bucle a través del material colgante, lo que garantiza la precisión de la medición del instrumento.

Admitancia RF Nivel MetroCaracteristicas de diseño

◎ El exclusivo diseño del circuito de conducción - escudos puede mejorar la capacidad de resistir el ahorcamiento
◎Sin medición de zona muerta, se puede aplicar a más de diez o incluso algunas ocasiones de medición de nivel de cm
◎La salida de cenizas volantes estables y confiables, supresión, vapor de agua, cristalización, cera
◎Sin actividades, sin piezas fáciles de usar, a menudo sin limpieza y mantenimiento, depuración

◎Material anticolgante: el exclusivo diseño del circuito Driving-Shield mejora la capacidad de colgar hormigas.
◎Rango de suministro de energía: Área de trabajo de energía: 13-35 VCC
◎Adaptabilidad Temperatura de proceso de la sonda: -100 °C 〜800 °C.Sin medición de zona muerta, se puede aplicar a una docena de centímetros o incluso a unos pocos centímetros de material. La medición del nivel ocasiona una gran cantidad de distancia. El rango de medición máximo puede ser de cientos de metros, incluso cientos de metros. La medición de la interfaz de material viscoso es un gran ventaja del instrumento..
◎Estabilidad: salida estable y confiable, resistencia a cenizas volantes, supresión, humedad, cristalización, efecto de cera
◎Sin mantenimiento: sin movimiento, sin piezas desgastables, sin necesidad de limpieza regular, mantenimiento, puesta en marcha

Admitancia RF Nivel MetroRequerimientos de instalación

Método de instalación estándar

• La parte de medición efectiva de la sonda no puede tocar la pared del tanque.La distancia desde la pared del tanque L es superior a 600 mm.
• Cuando hay una fuerte agitación en el tanque, el extremo inferior de la sonda debe fijarse y la sonda debe mantenerse alejada del mezclador para garantizar la seguridad.
• El instrumento debe estar conectado a tierra de manera confiable
• La sonda no se puede instalar en la boquilla de llenado (o ranura) y otros materiales fluyen directamente a través del lugar.Si esto no es posible, instale una partición entre la sonda y la boquilla de llenado (o ranura).
• El espacio de instalación debe tenerse en cuenta cuando se instala la sonda de varilla dura del instrumento.La sonda de cable se debe enderezar después de la instalación para evitar cortocircuitos con la pared del tanque.
• La instalación debe tener mucho cuidado de no dañar el aislamiento de la sonda.El extremo central y la capa protectora de la sonda no deben estar en contacto con la interfaz de instalación o la pared del recipiente, y evitar el desgaste mecánico de la sonda con la interfaz de instalación, la pared del contenedor, el material, etc. durante el uso de la sonda
• La tubería de protección del instrumento no debe tener agua estancada, de lo contrario, pondrá en peligro la electrónica del instrumento.

Nivel de admitancia de RF MetroConexiones eléctricas

• Se recomienda un cable con la certificación pertinente.
• Con cables revestidos, el blindaje debe conectarse tanto al piso del instrumento como a la fuente de alimentación de la sala de control.
• Las dimensiones del diámetro del cable se recomiendan entre 6~12nnn para garantizar el rendimiento de sellado de la entrada.

Conexión del sistema

El medidor de nivel de admitancia de radiofrecuencia es un instrumento intrínsecamente seguro.Para situaciones peligrosas, es necesario instalar una puerta de seguridad autenticada en el circuito de alimentación del instrumento.Se puede utilizar una conexión de puerta única o de puerta doble, pero el modo de conexión es diferente.
