Datos del producto:
|
| salida de la señal: | 4… 20mA/HART/RS485/Modbus | Interfaz de presión de proceso: | -0.1~4.0Mpa |
|---|---|---|---|
| Aplicación tipica: | Líquido, polvo, sólido aislante de ultra alta temperatura | Modelos de productos: | NYSP-M20 |
| Tipo de antena: | Cable flexible, varilla dura | Material de la antena: | PTFE, 304, 316 |
| Precisión de temperatura: | -40~+130℃，-100~+200℃ | Rango de medición: | 0~20m |

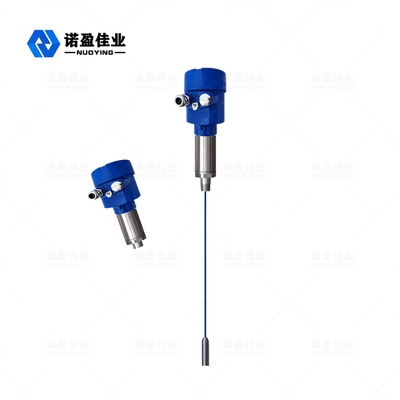

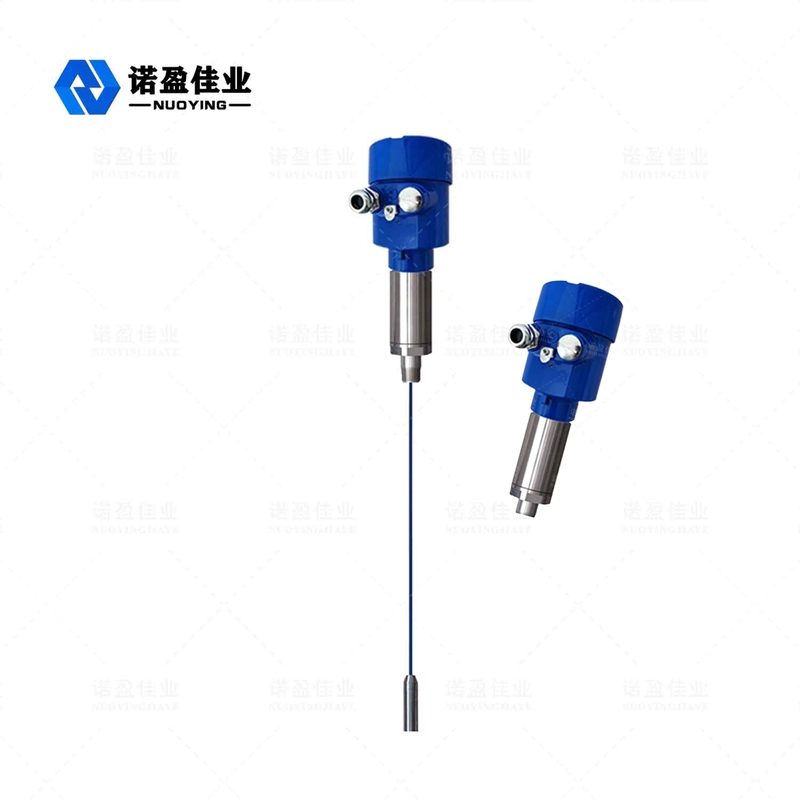

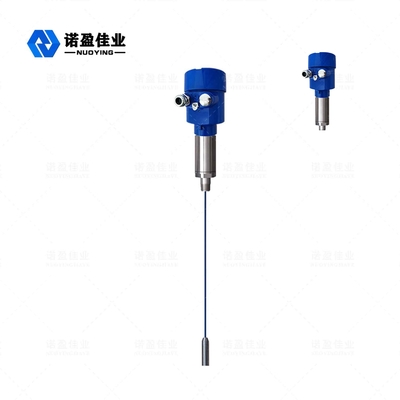

NYSP-M20 Medidor de nivel de PTFE de resistencia a cenizas volantes con admitancia de RF
NYSP-M20 Principio de funcionamiento del medidor de nivel de admitancia de RF
El medidor de nivel de admitancia de RF es un producto de medición de nivel continuo basado en el principio de admitancia de RF.El producto tiene las ventajas de alta estabilidad, alta sensibilidad y amplia aplicación.En comparación con el medidor de nivel capacitivo tradicional, el diseño modular se puede usar para configurar el instrumento de manera simple y conveniente.Una vez que se completa la configuración, se puede usar normalmente y sin mantenimiento de por vida.Permite a los usuarios comprender intuitivamente el funcionamiento del equipo y tratar los problemas de manera oportuna.También es seguro y confiable en ocasiones industriales complejas.
La tecnología de medición de conductividad Rf es una tecnología de medición de nivel con ventajas únicas.Aunque el concepto es muy similar a las técnicas generales de medición de capacitancia, las técnicas de conducción de RF agregan un circuito de blindaje de accionamiento y un circuito de corte a la unidad electrónica, lo que permite la medición independiente de la impedancia y la resistencia de capacitancia.Las leyes de la física calculan que la impedancia de cualquier suspensión y la resistencia de capacitancia de cualquier suspensión son iguales, por lo que el efecto de la suspensión puede medirse por el cambio de fase del circuito oscilante y eliminarse de la salida total.
La sonda del medidor de conductividad de RF se instala en el tanque de almacenamiento y la señal de RF provocada por el cambio de potencial eléctrico se obtiene a través de la sonda.La cubierta de transmisión de la sonda evita que la corriente de RF se desvíe a través del material de suspensión para formar un anillo, lo que garantiza la precisión de la medición del instrumento.
|
Aplicación tipica |
Líquido, polvo, sólido aislante de ultra alta temperatura |
| Modelos de productos |
NYSP-M20 |
| Tipo de antena | Cable flexible, varilla dura |
| Material de la antena | PTFE, 304, 316 |
| Rango de medición | 0 ~ 20 m (se pueden medir cientos de metros para pozos profundos, personalizados) |
| Precisión de la medición | 0,05% ~ 0,1% G.S |
| Fuente de alimentación | 24 VCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Temperatura de proceso | -40~+130℃,-100~+200℃ |
| Presión de proceso | -0.1～4.0MPa |
| Proceso de conexión | Rosca, brida (opcional) |
| Interfaz eléctrica | M20 × 1.5, ½ "NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
NYSP-M20 Características de diseño del medidor de nivel de admitancia de RF
El material antisuspensión único impulsa el diseño del circuito de protección y puede mejorar la capacidad del material antisuspensión.
Rango de poder.13 ~ 35vcc
Sonda adaptativa de temperatura de proceso.- 100 ℃ ~ 800 ℃
No se pueden aplicar medidas ciegas a medidas horizontales de 12 centímetros o incluso de unos pocos centímetros.
El rango máximo de medición puede ser de cientos de metros o incluso cientos de metros
La medición de interfaz de materiales viscosos es la mayor ventaja del instrumento.
Salida estable y confiable, resistente a la harina, áspero, vapor de agua, cristal, hundimiento de cera
No mantenga, no mueva piezas, no sea fácil de usar, no limpie, mantenga ni depure regularmente
