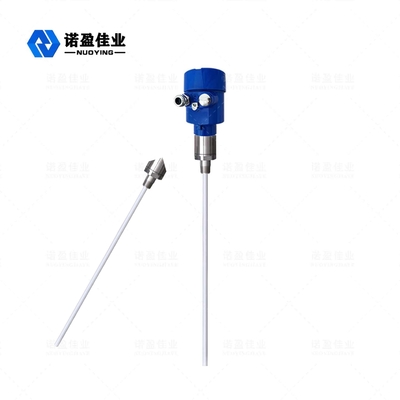

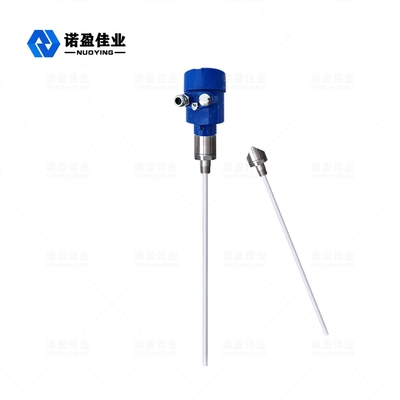

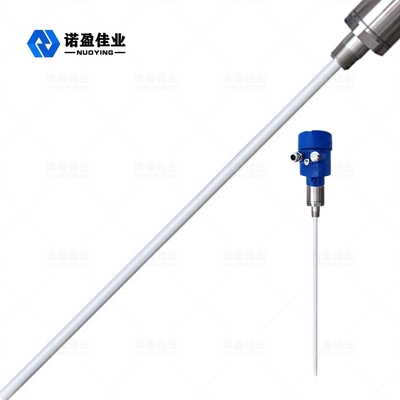

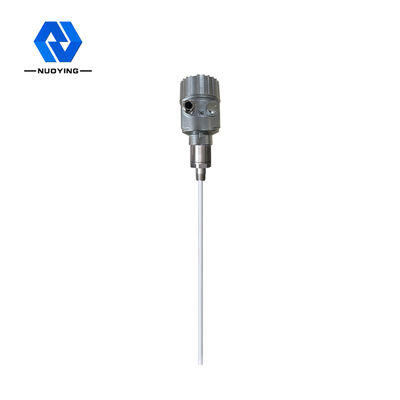

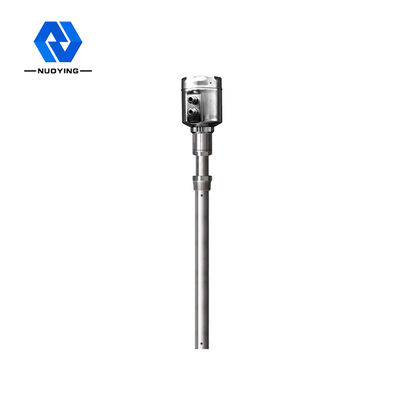

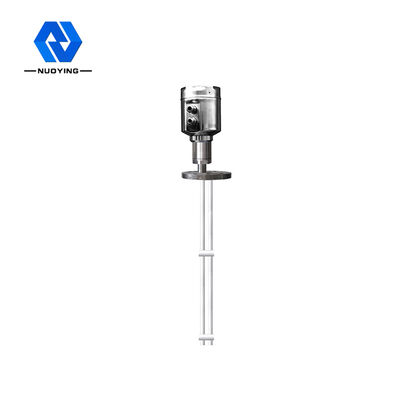

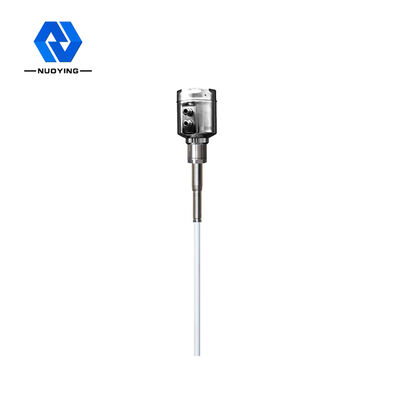

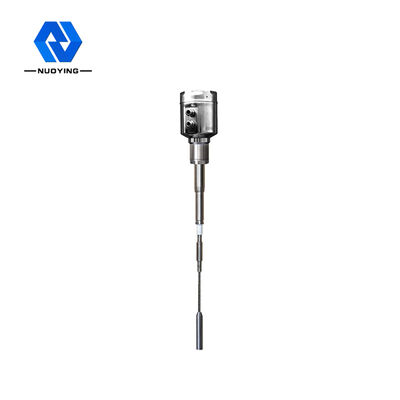

NYSP-M17 Medidor de nivel de admitancia de RF de líquido corrosivo medible

NYSP-M17 Medidor de nivel de admitancia de RF de líquido corrosivo medible

Nombre De La Marca:	NUOYINGJIAYE
Número De Modelo:	NYSP-M17
Cuota De Producción:	PC 1
Precio:	$503.379/pcs
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas/por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an Shaanxi, China

Certificación:

Aplicación típica:

Corrosivo Líquido, polvo, sólido

Modelos de productos:

Los datos de las pruebas de seguridad

Tipo de antena:

Tipo de varilla dura, tipo de cable blando

Material de la antena:

PTFE, 304, 316

Rango de medición:

3m, 20m

MediciónPrecisión de la temperatura del proceso:

-40 ~ + 130 °C

Salida de señal:

4...20mA/HART/RS485/Modbus

Interfaz eléctrica:

M20 × 1,5, ½ "NPT

Detalles de empaquetado:

Cartón, embalaje estándar de exportación

Capacidad de la fuente:

1000 piezas/por mes

Descripción del Producto

Medidor de Nivel de Líquido Corrosivo Medible por Admisibilidad de RF NYSP-M17

NYSP-M17 Principio de funcionamiento del medidor de nivel por admitancia de RF

El medidor de nivel por admitancia de RF es un producto de medición de nivel continuo basado en el principio de admitancia de RF. El producto tiene las ventajas de alta estabilidad, alta sensibilidad y amplia aplicación. En comparación con el medidor de nivel capacitivo tradicional, adopta un diseño modular, que puede configurar el instrumento de manera fácil y conveniente. Una vez completada la configuración, se puede usar normalmente y no requiere mantenimiento de por vida. Permite a los usuarios visualizar el funcionamiento del equipo y solucionar problemas a tiempo. También es seguro y confiable en entornos industriales complejos.

La tecnología de medición de conductividad de RF es una tecnología de medición de nivel con ventajas únicas. Aunque el concepto es muy similar a la tecnología general de medición capacitiva, la tecnología de conductividad de RF agrega un circuito de blindaje de excitación y un circuito chopper a la unidad electrónica, lo que permite la medición independiente de la impedancia y la resistencia capacitiva. Según el cálculo de las leyes físicas, la impedancia y la resistencia capacitiva de cualquier suspensión son iguales, por lo que el efecto causado por la suspensión se puede medir y eliminar de la salida total mediante el desplazamiento de fase del circuito oscilante.

La sonda del medidor de nivel de conductividad de RF se instala en el tanque y el cambio de la señal de RF causado por el cambio de nivel se obtiene a través de la sonda. El blindaje de excitación de la sonda evita que la corriente de RF forme un bucle a través del material colgado, lo que garantiza la precisión de la medición del instrumento.

NYSP-M17 Parámetros técnicos del medidor de nivel por admitancia de RF

Aplicación típica	Líquido corrosivo, polvo, sólido
Modelos de producto	NYSP-M17

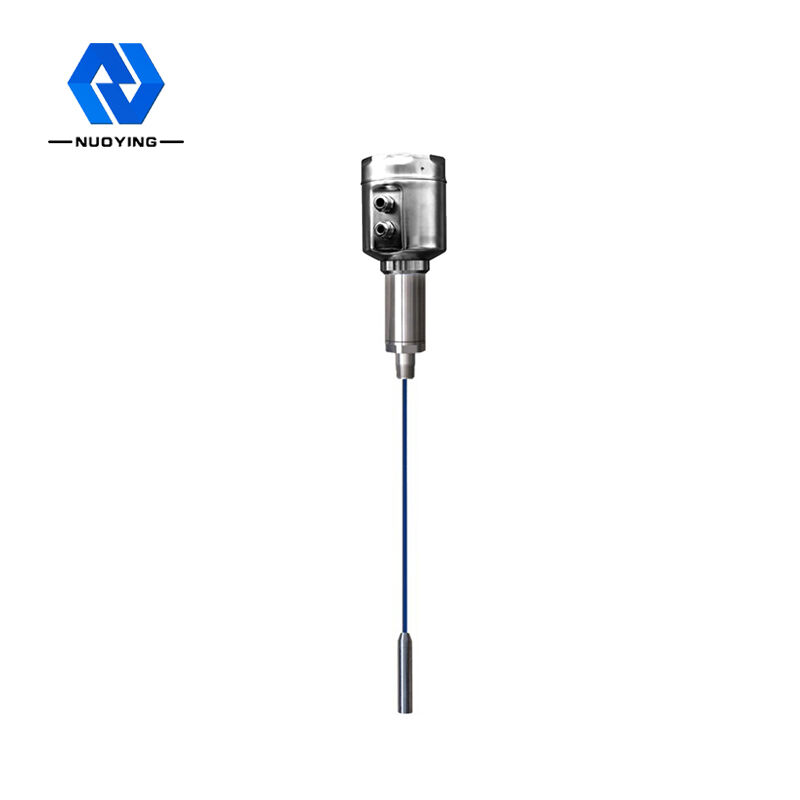

Tipo de antena	Cable flexible, varilla dura
Material de la antena	PTFE, 304, 316
Rango de medición	3m, 20m (se pueden medir cientos de metros para pozos profundos, personalizado)
Precisión de medición	0.05%~0.1%F. S
Fuente de alimentación	24VDC
Salida de señal	4...20mA/HART/RS485/Modbus...
Temperatura del proceso	-40~+130℃
Presión del proceso	-0.1~1.6MPa,-0.1~4.0MPa,-0.1~6.3MPa
Conexión del proceso	Rosca, brida (opcional)
Interfaz eléctrica	M20 × 1.5, ½ "NPT
Grado de protección	IP65, IP67, IP68 (opcional)
Grado de protección contra explosiones	Exia II CT6 Ga, Exd II CT6 Gb (ver certificado para más detalles)

Nota: ¡Los productos se pueden personalizar y diseñar según los requisitos específicos de los usuarios!

NYSP-M17 Características de diseño del medidor de nivel por admitancia de RF

El diseño único del circuito de blindaje de excitación contra materiales colgados mejora la capacidad de prevenir la adherencia de materiales.

Rango de fuente de alimentación. 13~35VDC

Temperatura del proceso de la sonda adaptable. - 100 ℃~800 ℃

Medición sin ángulo muerto, se puede aplicar a una docena de centímetros o incluso a unos pocos centímetros de medición de nivel

El rango de medición máximo puede alcanzar cientos de metros, o incluso cientos de metros

La medición de interfaz de materiales viscosos es la mayor ventaja del instrumento

Salida estable y confiable, resistente a cenizas volantes, espacios en blanco, vapor de agua, cristalización y depósitos de cera

Sin mantenimiento, sin piezas móviles, sin piezas fáciles de desgastar, sin limpieza, mantenimiento y puesta en marcha regulares
