Datos del producto:
|
| Aplicación tipica: | Líquido, polvo, sólido | Modelos de productos: | NYSP-M16 |
|---|---|---|---|
| Tipo de antena: | Tipo varilla dura, tipo cable blando | Material de la antena: | PTFE, 304, 316 |
| Rango de medición: | 3m, 20m | Precisión de la medición: | 0,05%~0,1% fondo de escala |
| salida de la señal: | 4… 20mA/HART/RS485/Modbus | Interfaz eléctrico: | M20 × 1.5, ½ "NPT |

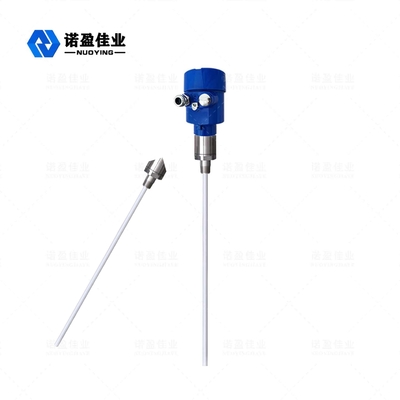

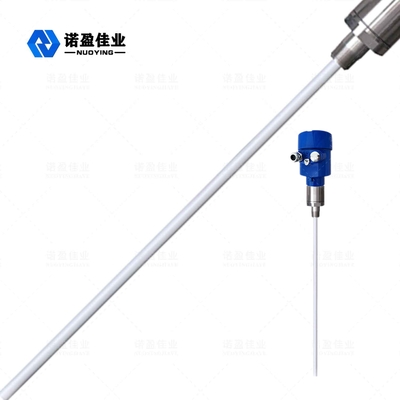

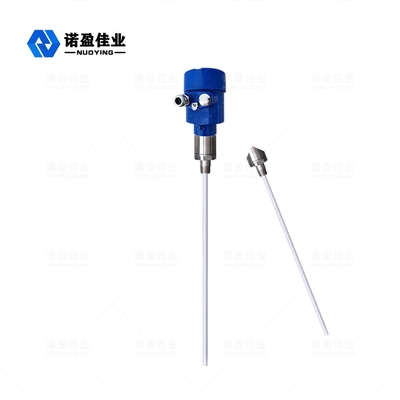

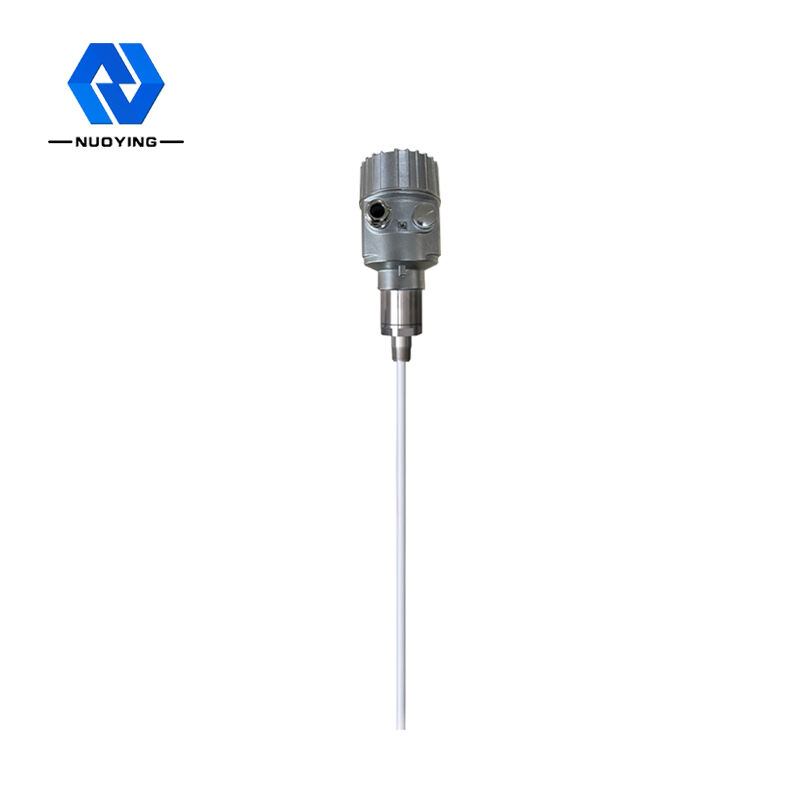

NYSP-M16 Medidor de nivel de admitancia de RF estable, confiable y anti-capacidad para colgar
NYSP-M16 Principio de funcionamiento del medidor de nivel de admitancia de RF
El medidor de nivel de admitancia de RF es un producto de medición de nivel continuo basado en el principio de admitancia de RF.El producto tiene las ventajas de alta estabilidad, alta sensibilidad y amplia aplicación.En comparación con el medidor de nivel capacitivo tradicional, el diseño modular se puede usar para configurar el instrumento de manera simple y conveniente.Una vez que se completa la configuración, se puede usar normalmente y sin mantenimiento de por vida.Permite a los usuarios comprender intuitivamente el funcionamiento del equipo y tratar los problemas de manera oportuna.También es seguro y confiable en ocasiones industriales complejas.
La tecnología de medición de admitancia de RF es una tecnología de medición de nivel de material con ventajas únicas.Aunque el concepto es muy similar al de la tecnología de medición capacitiva general, la tecnología de admitancia de RF agrega un circuito de protección de conducción y un circuito chopper a la unidad electrónica, por lo que puede realizar mediciones independientes de impedancia y reactancia capacitiva.De acuerdo con el cálculo de las leyes físicas, la impedancia y la reactancia capacitiva de cualquier material colgante son iguales, por lo que la influencia causada por el material colgante se puede medir y eliminar de la salida total mediante el cambio de fase del circuito oscilante.
La sonda del medidor de nivel de admitancia de RF está instalada en el tanque de almacenamiento, y el cambio de señal de RF causado por el cambio de nivel de material se obtiene a través de la sonda.El extremo Driving Shield de la sonda puede evitar que la corriente de RF forme un bucle a través del material colgante, lo que garantiza la precisión de la medición del instrumento.
|
Aplicación tipica |
Líquido, Polvo, Sólido |
| Modelos de productos |
NYSP-M16 |
| Tipo de antena | Cable flexible, barra dura |
| Material de la antena | PTFE, 304, 316 |
| Rango de medición | 3m, 20m (se pueden medir cientos de metros para pozos profundos, que se pueden personalizar) |
| Precisión de la medición | 0,05% ~ 0,1% G.S |
| Fuente de alimentación | 24 VCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Temperatura de proceso | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
| Presión de proceso | -0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| Proceso de conexión | Rosca, brida (opcional) |
| Interfaz eléctrica | M20 × 1.5, ½ "NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
NYSP-M16 Características de diseño del medidor de nivel de admitancia de RF
El exclusivo diseño del circuito Driving Shield de material anticolgante mejora la capacidad del material anticolgante
Rango de fuente de alimentación: 13 ~ 35 VCC
Temperatura de proceso de la sonda adaptativa: - 100 ℃~800 ℃
Sin medición de zona muerta, que se puede aplicar a la medición de nivel de más de diez centímetros o incluso varios centímetros
El rango máximo de medición puede alcanzar cientos de metros, incluso cientos de metros
La medición de interfaz de materiales viscosos es la gran ventaja del instrumento.
Salida estable y confiable, resistente a cenizas volantes, supresión, vapor de agua, cristalización y deposición de cera
Sin mantenimiento, sin piezas móviles, sin piezas que se desgastan fácilmente, sin limpieza, mantenimiento y depuración regulares
