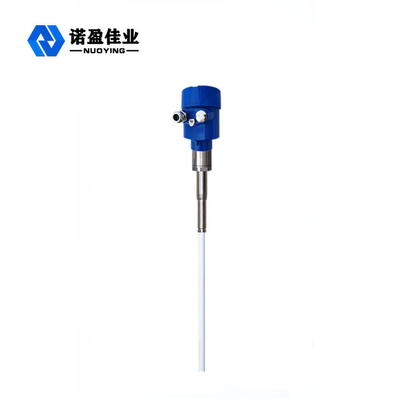

Datos del producto:
|
| Aplicación tipica: | Revolvimiento fuerte | Modelos del producto: | NYSP-M23 |
|---|---|---|---|
| Forma de la antena: | barra dura aislada | El material de la antena: | PTFE, 304, 316 (opcionales) |
| Rango de medición: | 3M, los 20M (puede ser modificado para requisitos particulares también) | La temperatura de proceso: | - 100 ~ + 150 ° C |
| Proceso de conexión: | Hilo, reborde (opcional) | Grado a prueba de explosiones: | Exia II CT6 GA (véase el certificado para los detalles) |
| Alta luz: | Transmisor de nivel de admitancia de RF de 35 VCC,transmisor de nivel de admitancia de agitación de RF |
||
Transmisor de nivel de admisión de RF de alta estabilidad 13~35VDC adecuado para condiciones de fuerte agitación
Principio de funcionamiento deTransmisor de nivel de admisión de RF de alta estabilidad 13~35VDC adecuado para condiciones de fuerte agitación
La admitancia de radiofrecuencia es un nuevo tipo de tecnología de control de nivel desarrollada a partir de tecnología capacitiva, anticolgante, más confiable, más precisa y más aplicable, y es una actualización de la tecnología de nivel capacitivo.La llamada admitancia de radiofrecuencia significa la inversa de la impedancia en la electricidad.Está compuesto por componentes resistivos, componentes capacitivos y componentes inductivos, y la radiofrecuencia es el espectro de radio de alta frecuencia.Por lo tanto, la admitancia de radiofrecuencia puede entenderse como el uso de alta frecuencia.Las ondas de radio miden la admitancia.Cuando el medidor está funcionando, el sensor del medidor forma un valor de admisión con la pared de relleno y el medio medido.Cuando cambia el nivel del material, el valor de admitancia cambia en consecuencia, y la unidad de circuito convierte el valor de admitancia medido en una salida de señal de nivel para realizar la medición de nivel.

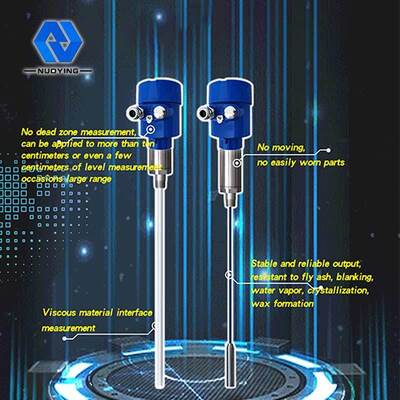

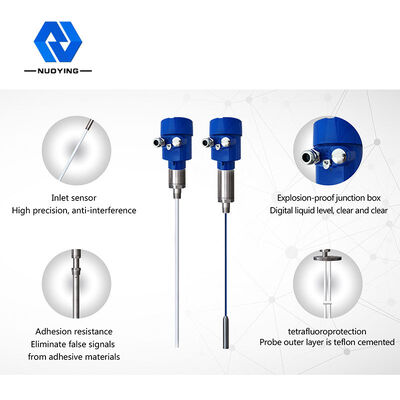

Características de diseño deTransmisor de nivel de admisión de RF de alta estabilidad 13~35VDC adecuado para condiciones de fuerte agitación
◎ Anti-colgante: el diseño único del circuito de protección de conducción mejora la capacidad anti-colgante
◎ rango de fuente de alimentación: rango de trabajo de la fuente de alimentación: 13 ~ 35vdc
◎ temperatura del proceso de la sonda: - 100 ℃ ~ 800 ℃
◎Sin medición de zona muerta, se puede aplicar a una amplia gama de ocasiones de medición de nivel de material de más de diez centímetros o incluso varios centímetros
◎El rango máximo de medición puede alcanzar cientos de metros, incluso cientos de metros
◎La medición de la interfaz de material viscoso es una gran ventaja de este instrumento
◎salida estable y confiable, resistente a cenizas volantes, material que cae, vapor de agua, cristalización y cera
◎sin movimiento, sin piezas fáciles de usar, sin limpieza, mantenimiento y depuración regulares
Parámetros técnicos deTransmisor de nivel de admisión de RF de alta estabilidad 13~35VDC adecuado para condiciones de fuerte agitación

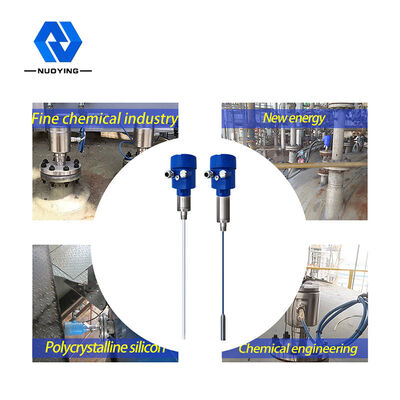

| Aplicación tipica | Líquido (corrosión, conductividad, constante dieléctrica baja, agitación, interfaz, deshidratación eléctrica, viscosidad, pozo profundo, rango ultra grande y otras ocasiones) |
| Polvo (conductividad, polvo aislante, etc.) | |
| Sólido (conductividad, aislante, sólido aislante de ultra alta temperatura, etc.) | |
|
Modelo del Producto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
forma de antena
|
Cable blando, cable blando aislado, cable blando no aislado, varilla dura, varilla dura aislada, varilla dura aislada en ambos extremos, varilla dura cilíndrica |
| Material de la antena | PTFE,304,316 |
| rango de medición | 3m, 20m (El pozo profundo puede medir cientos de metros y se puede personalizar) |
| Longitud de onda | 635-650 mm |
| Precisión de medición | 0.05%~0.1% FS |
| Fuente de alimentación | 24 VCC |
|
salida de señal |
4...20mA/HART/RS485/Modbus…. |
| Temperatura de proceso | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Presión de proceso |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa
|
| Proceso de conexión | Rosca de tornillo, brida (seleccionable) |
| Interfaz eléctrica | M20*1.5,½″NPT |
| niveles de protección | IP65, IP67, IP68 (seleccionable) |
| Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
