Datos del producto:
|
| Rango de operación del poder: | 24 V D C | Temperatura del proceso de la punta de prueba: | -40°C~150°C |
|---|---|---|---|
| Estabilidad: | Ninguna actividad, ningún fácil llevar piezas | clase de protección: | IP67 |
| Proceso de conexión: | reborde (opcional) | Grado a prueba de explosiones: | Exia II CT6 GA (opcional) |
| salida de la señal: | 4… 20mA /HART/RS485/ Modbus. | Presión de proceso: | -0,1 ~2.5MPa |
| Alta luz: | Transmisor de nivel de admitancia de RF de circuito,interruptor de nivel de admitancia de RF de líquido corrosivo,transmisor de RF de tipo de admitancia IP67 |
||

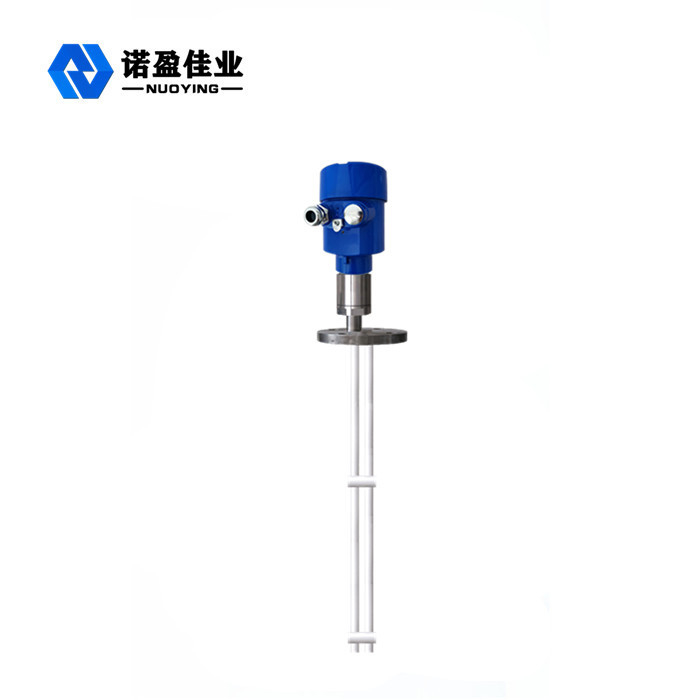

Transmisor de nivel de admisión de RF de diseño de circuito único para líquido corrosivo fuerte
El principio de funcionamiento deTransmisor de nivel de admisión de RF de diseño de circuito único para líquido corrosivo fuerte
El medidor de nivel de material utiliza tecnología de alta frecuencia para generar una señal de radiofrecuencia de baja potencia en la sonda desde el circuito electrónico.La sonda actúa como elemento sensible y retroalimenta los cambios de señal provocados por la constante dieléctrica del nivel del material al circuito electrónico;estos cambios incluyen la capacitancia y el cambio de la conductancia, por lo que la reactancia (la señal del cambio integral de la reactancia capacitiva y la impedancia) se procesa en el circuito electrónico;el cambio de la reactancia hace que cambie la fase de la señal de alta frecuencia en el polo.Por lo tanto, la diferencia de fase entre la señal de alta frecuencia en el polo y la señal de referencia en el circuito electrónico también cambia.Después de procesar el cambio, el circuito de salida del variador envía una señal de alarma para detectar si hay material en el silo.
Caracteristicas de diseñodel transmisor de nivel de admitancia de RF de diseño de circuito único para líquidos corrosivos fuertes
◎ Anti-colgante: el diseño único del circuito de protección de conducción mejora la capacidad anti-colgante
◎ rango de fuente de alimentación: rango de trabajo de la fuente de alimentación: 13 ~ 35vdc
◎ temperatura del proceso de la sonda: - 100 ℃ ~ 800 ℃
◎Sin medición de zona muerta, se puede aplicar a una amplia gama de ocasiones de medición de nivel de material de más de diez centímetros o incluso varios centímetros
◎El rango máximo de medición puede alcanzar cientos de metros, incluso cientos de metros
◎La medición de la interfaz de material viscoso es una gran ventaja de este instrumento
◎salida estable y confiable, resistente a cenizas volantes, material que cae, vapor de agua, cristalización y cera
◎sin movimiento, sin piezas fáciles de usar, sin limpieza, mantenimiento y depuración regulares
Parámetros técnicosdel transmisor de nivel de admitancia de RF de diseño de circuito único para líquidos corrosivos fuertes
| Aplicación tipica | Líquido (corrosión, conductividad, constante dieléctrica baja, agitación, interfaz, deshidratación eléctrica, viscosidad, pozo profundo, rango ultra grande y otras ocasiones) |
| Polvo (conductividad, polvo aislante, etc.) | |
| Sólido (conductividad, aislante, sólido aislante de ultra alta temperatura, etc.) | |
|
Modelo del Producto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
forma de antena
|
Cable blando, cable blando aislado, cable blando no aislado, varilla dura, varilla dura aislada, varilla dura aislada en ambos extremos, varilla dura cilíndrica |
| Material de la antena | PTFE,304,316 |
| rango de medición | 3m, 20m (El pozo profundo puede medir cientos de metros y se puede personalizar) |
| Longitud de onda | 635-650 mm |
| Precisión de medición | 0.05%~0.1% FS |
| Fuente de alimentación | 24 VCC |
|
salida de señal |
4...20mA/HART/RS485/Modbus…. |
| Temperatura de proceso | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Presión de proceso |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| Proceso de conexión | Rosca de tornillo, brida (seleccionable) |
| Interfaz eléctrica | M20*1.5,½″NPT |
| niveles de protección | IP65, IP67, IP68 (seleccionable) |
| Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
