Datos del producto:
|
| Uso típico: | Líquido conductor, polvo sólido conductor | Material de la antena: | Barra rígida aislada PTFE/304 (opcional) |
|---|---|---|---|
| Fuente de alimentación: | 24 VDC | Temperatura media: | -40~+140℃ |
| Presión de proceso: | -0,1 ~ 4.0MPa | acoplamiento del procedimiento: | 3/4 hilo de BSPT, reborde (opcional) |
| niveles de protección: | IP 67 | Salida de la señal: | 4… 20mA/HART/RS485/Modbus…. |

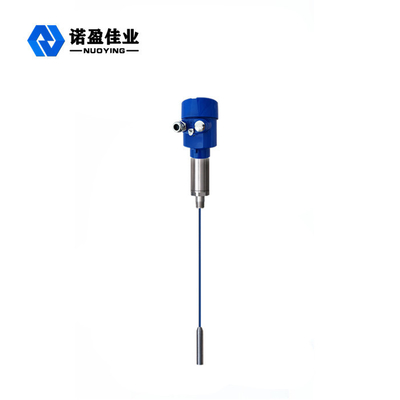

Alto transmisor del nivel de la entrada del RF de la sensibilidad NYSP-M17 con diseño de circuito de conducción único del escudo
El principio de trabajo de alto transmisor del nivel de la entrada del RF de la sensibilidad NYSP-M17 con diseño de circuito de conducción único del escudo
La tecnología de la medida de la entrada de la radiofrecuencia es una tecnología llana de la medida con ventajas únicas. Aunque sea similar en concepto a la tecnología capacitiva general de la medida, tecnología de la entrada del RF incorpore los circuitos del Conducir-escudo y los circuitos del interruptor en la unidad electrónica, así permitiendo medidas separadas de la impedancia y de la capacitancia. Puede ser calculada por las leyes de la física que la impedancia y la capacitancia de cualquier material colgante son lo mismo, así que el efecto del material colgante se puede medir y eliminar de la salida total por el desplazamiento de fase del circuito de la oscilación.
Características del diseño del alto transmisor del nivel de la entrada del RF de la sensibilidad NYSP-M17 con diseño de circuito de conducción único del escudo
◎colgante anti: el diseño de circuito de conducción único del escudo mejora la capacidad colgante anti
◎gama de la fuente de alimentación: gama de trabajo de la fuente de alimentación: 13 ~ 35vdc
◎temperatura del proceso de la punta de prueba: - ℃ 100 ~ ℃ 800
◎Ninguna medida de la zona muerta, se puede aplicar a una amplia gama de ocasiones llanas materiales de la medida de más de diez centímetros o aún de varios centímetros
◎La gama de medición máxima puede alcanzar cientos metros, incluso centenares de metros
◎La medida material viscosa del interfaz es una gran ventaja de este instrumento
◎salida estable y confiable, resistente a las cenizas volantes, al material que cae, al vapor de agua, a la cristalización y a la cera
◎ningún movimiento, no piezas fáciles llevar, ninguna limpieza, mantenimiento y depuración regulares
Parámetros técnicos del alto transmisor del nivel de la entrada del RF de la sensibilidad NYSP-M17 con diseño de circuito de conducción único del escudo
| Uso típico | Líquido (corrosión, conductividad, constante dieléctrica baja, revolvimiento, de interfaz, de deshidratación eléctrica, de viscosidad, de la gama profundamente bien, ultra grande y de otras ocasiones) |
| Polvo (conductividad, polvo aislador, etc.) | |
| Sólido (conductividad, aislamiento, sólido aislador altísima temperatura, etc.) | |
|
modelo del producto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma de la antena
|
Cable suave, cable suave aislado, cable suave no aislado, barra dura, barra dura aislada, barra dura aislada en ambos extremos, barra dura cilíndrica |
| Material de la antena | PTFE, 304.316 |
| gama de medición | 3M, los 20m (profundamente el pozo puede medir centenares de metros y puede ser modificado para requisitos particulares) |
| Longitud de onda | 635-650m m |
| Precisión de la medida | 0.05%~0.1%F.S |
| Fuente de alimentación | 24VDC |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus…. |
| Temperatura de proceso | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Presión de proceso |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Conexión de proceso | rosca de tornillo, reborde (a elección) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP65, IP67, IP68 (a elección) |
| Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
