Datos del producto:
|
| Uso típico: | Líquido corrosivo | Modelos del producto: | NYDR-3051 |
|---|---|---|---|
| Forma de la antena: | Cable, Rod | El material de la antena: | 、 316 del、 304 de PTFE |
| Gama de medición: | los 6m, los 20m | La temperatura de proceso: | -40~+130℃, - 184~+260℃ |
| Conexión de proceso: | Rosque y ensanche (opcional) | Grado a prueba de explosiones: | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
| Alta luz: | Indicador llano de la capacitancia líquida corrosiva del RF,Indicador llano de la capacitancia antiinterferente del RF,Transmisor del nivel de la entrada del RF de la capacitancia |
||
El nivel líquido corrosivo de la capacitancia de la radiofrecuencia calibra capacidad antiinterferente fuerte
Principio de funcionamiento de indicador llano de la capacitancia de la radiofrecuencia
El principio de trabajo de indicador llano de la capacitancia del RF se basa en tecnología de la capacitancia del RF. Aplique una radiofrecuencia a la punta de prueba y determine el impacto del ambiente circundante con análisis continuo. Porque todos los materiales tienen constante dieléctrico y su conductividad es diferente de la del aire, cuando los contactos de la punta de prueba con el material, la impedancia total reflejada por los pequeños cambios del cambio de la capacitancia. Porque la punta de prueba activada y la pared del envase constituyen dos placas del condensador, del aislador de la punta de prueba y del aire circundante para convertirse en materiales dieléctricos. Cuando el aire (la constante dieléctrica es 1,0) es substituido por cualquier otro material (constante dieléctrica > 1,0), el cambio del valor de la capacitancia causa el cambio de la impedancia. Este efecto es medido por el circuito y después comparado con la referencia establecida por el ajuste de la sensibilidad (circuito).
Características del diseño del indicador llano de la capacitancia de la radiofrecuencia
◎el convertidor modular se integra con el sensor, sin piezas móviles, alta confiabilidad y capacidad antiinterferente fuerte
◎más extensamente aplicable, con las formas múltiples de la punta de prueba, las formas de proceso múltiples de la conexión, y los materiales de fabricación múltiples, que pueden ser modificados para requisitos particulares;
◎la instalación, el depuración y el mantenimiento son extremadamente convenientes
Parámetros técnicos del indicador llano de la capacitancia de la radiofrecuencia
| Uso típico | Líquido líquido, corrosivo, etc |
|
modelo del producto |
NYDR-3051 |
|

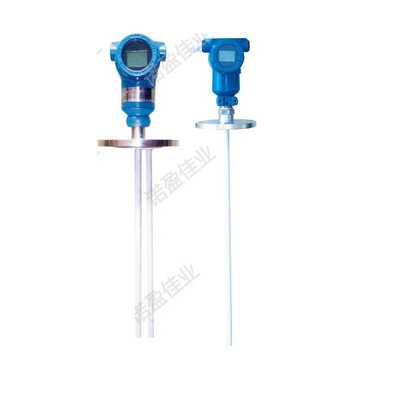

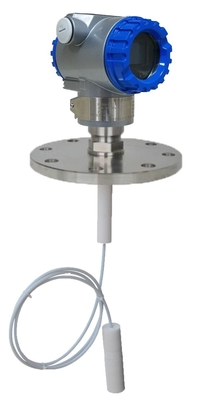

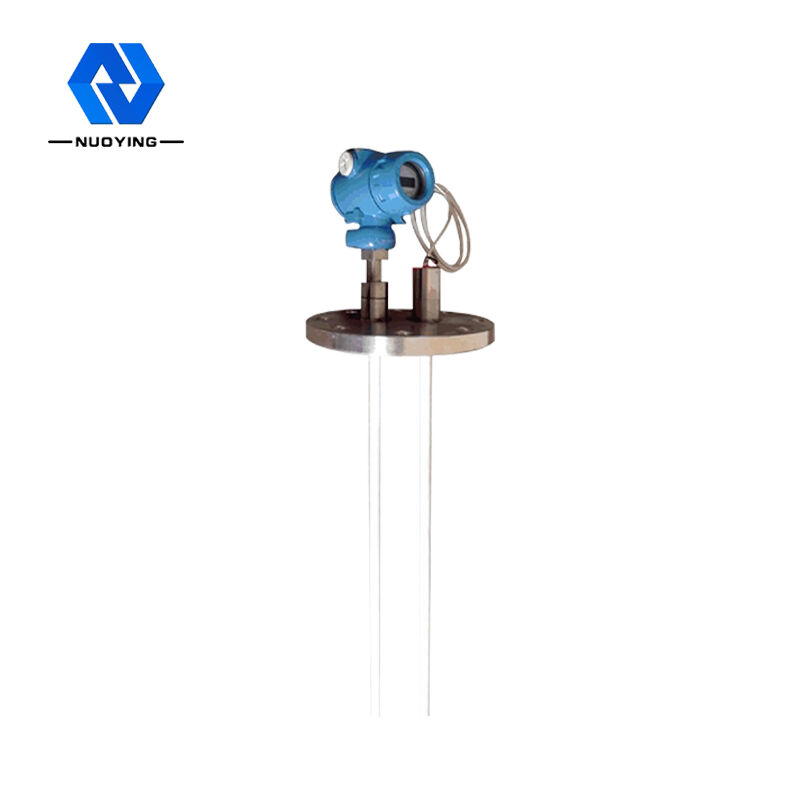

Forma de la antena |
Cable, Rod |
| Material de la antena | PTFE, 304.316 |
| gama de medición | los 6m, los 20m |
| Fuente de alimentación | 24VDC |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso | -40~+130℃, - 184~+260℃ |
| Resistencia de la temperatura del circuito | -40~+80℃ |
| Presión de proceso | -0.1~1.6MPa |
| Conexión de proceso | rosca de tornillo, reborde (a elección) |
| de retraso de tiempo | 0-30s continuamente ajustable |
|
Protección del apagón |
Alto modo de /low, campo ajustable |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP65, IP67, IP68 |
| Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
