Datos del producto:
|
| Rango de operación del poder: | 13~35 VDC | Temperatura del proceso de la punta de prueba: | -100°C~800°C |
|---|---|---|---|
| Estabilidad: | Ninguna actividad, ningún fácil llevar las piezas, ninguna necesidad de limpiar, mantenimiento, depu | Clase de la protección: | IP65, IP67, IP68 (opcionales) |
| Conexión de proceso: | Rosque y ensanche (opcional) | Grado a prueba de explosiones: | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
| Salida de la señal: | 4… 20mA/HART/RS485/Modbus. | Presión de proceso: | -0,1 ~1.6MPa, -0,1 ~4.0MPa, -0,1 ~6.3MPa |
| Alta luz: | Transmisor inteligente del nivel de la entrada del RF,Transmisor del nivel de la entrada de 35 VDC RF,Tipo sensor llano de la entrada del depósito de gasolina |
||

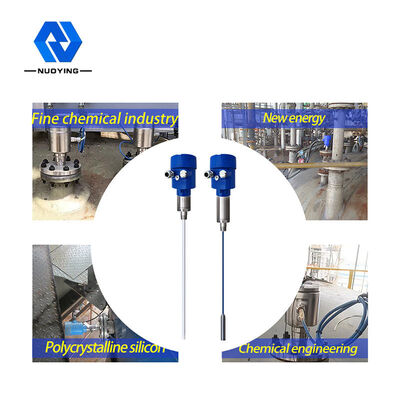

Diseño de circuito único del Conducir-escudo RF de la entrada de NYSP del transmisor inteligente del nivel
El principio de trabajo de transmisor inteligente del nivel de la entrada de NYSP RF
El metro del nivel de la entrada de la radiofrecuencia es un producto llano continuo de la medida basado en el principio de entrada de la radiofrecuencia que el producto tiene las ventajas de la alta estabilidad, de alta sensibilidad y de uso amplio. Comparado con el metro llano capacitivo tradicional, el diseño modular se adopta para alcanzar el ajuste simple y conveniente del metro. Una vez que se termina el ajuste, el metro se puede utilizar normalmente y sin necesidad de mantenimiento para la vida. Los usuarios pueden intuitivo entender la operación del equipo, y el trato oportuno con problemas, en situaciones industriales complejas es también seguro y confiable.
La tecnología de la medida de la entrada de la radiofrecuencia es una clase de tecnología llana de la medida con ventajas únicas. Aunque el concepto sea muy similar a la tecnología capacitiva general de la medida, la tecnología de la entrada del RF añade el circuito de DrivingShield y el circuito del interruptor en la unidad electrónica, así que puede realizar la medida separada de la impedancia y reactance.according capacitivos a las leyes de la física, de la impedancia y de la reactancia de cualquier material colgante son iguales, así que el efecto causado por el material colgante se puede medir y eliminar de la salida total por el desplazamiento de fase del circuito de oscilación.

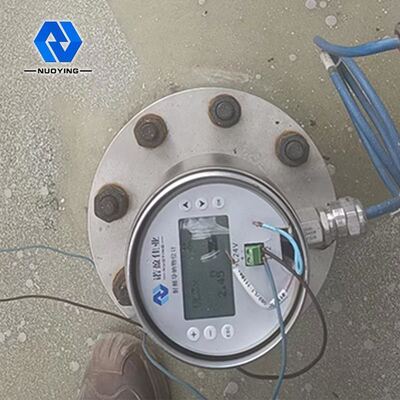

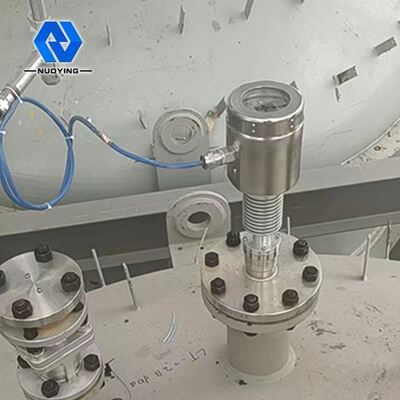

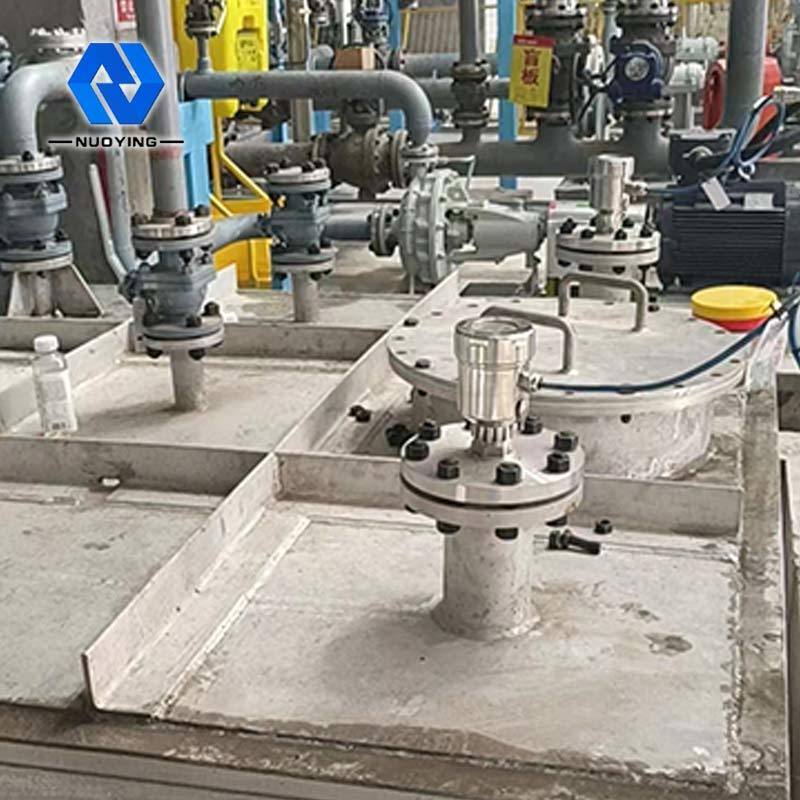

La punta de prueba del metro del nivel de la entrada de la radiofrecuencia está instalada en el tanque de almacenamiento, y el cambio de la señal de la radiofrecuencia causada por el cambio del nivel se obtiene a través de la punta de prueba. El extremo del conducir-escudo de la punta de prueba evita que la corriente del RF forme un lazo a través del material colgante, asegurando la exactitud de la medida del metro.

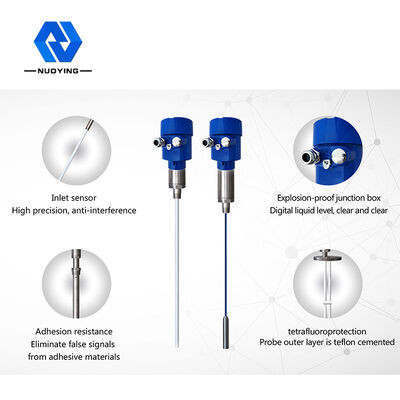

Características del diseño del transmisor inteligente del nivel de la entrada de NYSP RF
◎colgante anti: el diseño de circuito de conducción único del escudo mejora la capacidad colgante anti
◎gama de la fuente de alimentación: gama de trabajo de la fuente de alimentación: 13 ~ 35vdc
◎temperatura del proceso de la punta de prueba: - ℃ 100 ~ ℃ 800

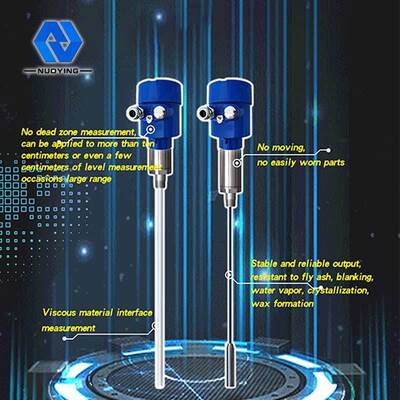

◎Ninguna medida de la zona muerta, se puede aplicar a una amplia gama de ocasiones llanas materiales de la medida de más de diez centímetros o aún de varios centímetros
◎La gama de medición máxima puede alcanzar cientos metros, incluso centenares de metros
◎La medida material viscosa del interfaz es una gran ventaja de este instrumento
◎salida estable y confiable, resistente a las cenizas volantes, al material que cae, al vapor de agua, a la cristalización y a la cera
◎ningún movimiento, no piezas fáciles llevar, ninguna limpieza, mantenimiento y depuración regulares
Parámetros técnicos
| Uso típico | Líquido (corrosión, conductividad, constante dieléctrica baja, revolvimiento, de interfaz, de deshidratación eléctrica, de viscosidad, de la gama profundamente bien, ultra grande y de otras ocasiones) |
| Polvo (conductividad, polvo aislador, etc.) | |
| Sólido (conductividad, aislamiento, sólido aislador altísima temperatura, etc.) | |
|
modelo del producto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma de la antena
|
Cable suave, cable suave aislado, cable suave no aislado, barra dura, barra dura aislada, barra dura aislada en ambos extremos, barra dura cilíndrica |
| Material de la antena | PTFE, 304.316 |
| gama de medición | 3M, los 20m (profundamente el pozo puede medir centenares de metros y puede ser modificado para requisitos particulares) |
| Longitud de onda | 635-650m m |
| Precisión de la medida | 0.05%~0.1%F.S |
| Fuente de alimentación | 24VDC |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus…. |
| Temperatura de proceso | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Presión de proceso |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Conexión de proceso | rosca de tornillo, reborde (a elección) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP65, IP67, IP68 (a elección) |
| Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
