Datos del producto:
|
Tipo de la punta de prueba: | Barra dura aislada PTFE (opcional) | Fuente de alimentación: | 24 VDC |
---|---|---|---|
Temperatura media: | -40~+260℃ | Presión de proceso: | -0.1~4.0MPa |
Uso típico: | Líquidos corrosivos/conductores, líquidos viscosos, instalación partida posible | Interfaz eléctrico: | M20×1.5, ½ ‘‘NPT |
Alta luz: | Transmisor del nivel de la entrada de PTFE Rod RF,Transmisor aislado del nivel de la entrada del RF,24 interruptores del nivel de la entrada del VDC RF |

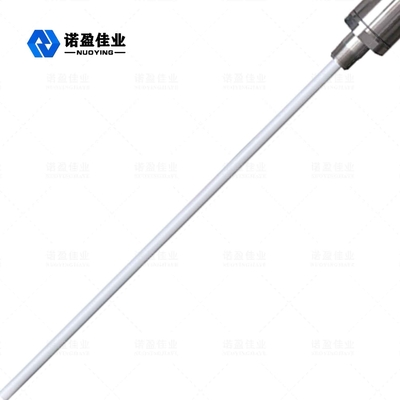

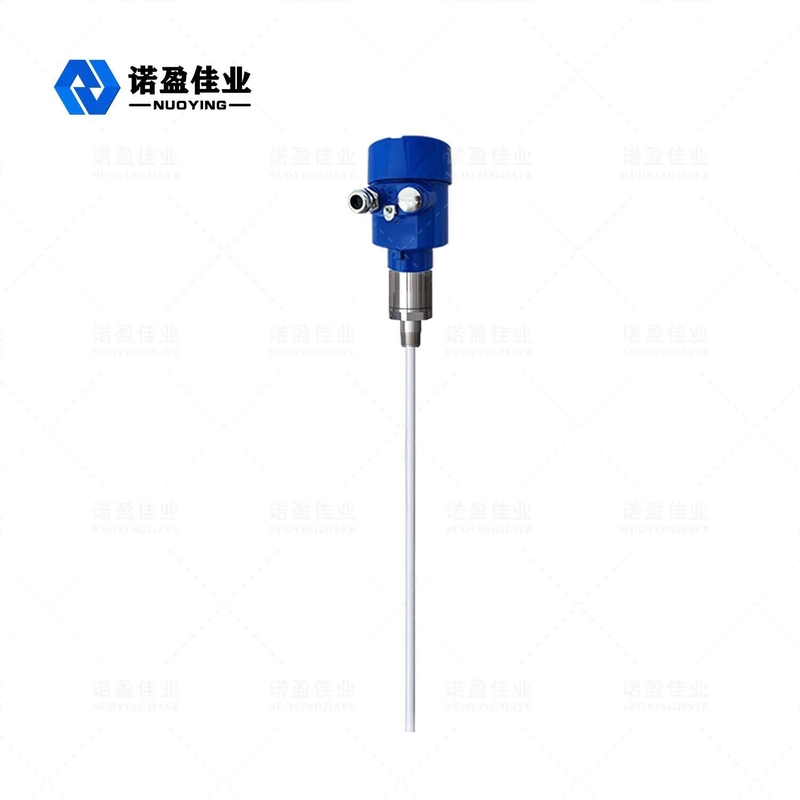

Transmisor duro aislado del nivel de la entrada de Rod PTFE 24 VDC NYSP-Z16 RF
Principio de funcionamiento del transmisor del nivel de la entrada de NYSP-Z16 RF
La tecnología de la medida de la conductividad del RF es una tecnología llana de la medida con ventajas únicas. Aunque el concepto sea similar a la técnica de medida general de la capacitancia, la técnica de la conductividad del RF incorpora un circuito del escudo del conductor y un circuito del interruptor en la unidad electrónica, así que la resistencia de la impedancia y de la capacitancia se puede medir por separado. La impedancia y la reactancia de cualquier colgante son calculadas por las leyes de la física para ser iguales en magnitud, así que el efecto del colgante se puede medir y eliminar de la salida total por defasador del circuito del oscilador.
La punta de prueba del metro de nivel de líquido de la conductividad de la radiofrecuencia está instalada en el tanque de almacenamiento, y el cambio de la señal de la radiofrecuencia causado por el cambio llano líquido se obtiene a través de la punta de prueba. El extremo del Conducir-escudo de la punta de prueba evita que la corriente del RF forme un lazo a través del material colgante, asegurando la exactitud de la medida.
Parámetros técnicos del transmisor del nivel de la entrada de NYSP-Z16 RF
Uso típico | Líquidos corrosivos/conductores, líquidos viscosos, instalación partida posible |
Tipo de la punta de prueba | Barra dura aislada PTFE (opcional) |
Fuente de alimentación | 24 VDC |
Temperatura media | -40~+260℃ |
Presión de proceso | -0.1~4.0MPa |
Conexión de proceso | 3/4" soporte del reborde del hilo de BSPT (estándar) (opcional) |
Nivel de la protección | IP67 |
Grado a prueba de explosiones | Exia II CT4 |
Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Característica del diseño del transmisor del nivel de la entrada de NYSP-Z16 RF
1. material de la Anti-ejecución: La impulsión única que protege diseño de circuito mejora el funcionamiento del material de la anti-ejecución.
2. Gama de la fuente de alimentación: rango de operación de la fuente de alimentación: 13 ~ 35VDC.
3. Adaptabilidad: Temperatura del proceso de la punta de prueba: -100 ℃ ~ ℃ 800; ninguna medida de la zona muerta, se puede utilizar en ocasiones horizontales de la medida de más de diez centímetros o aún de algunos centímetros, con una gama grande de la medida; la gama máxima de la medida hasta de centenares de metros, o aún centenares de metros; la medida material viscosa del interfaz es la gran ventaja del instrumento.
4. Estabilidad: La salida es estable y confiable, y es resistente a la influencia de las cenizas volantes, de esconder, del vapor de agua, de la cristalización y de encerar.
5. Sin necesidad de mantenimiento: ninguna mudanza, ningunas piezas fáciles de llevar, ninguna necesidad de la limpieza frecuente, mantenimiento, encargando.
Campo del uso del transmisor del nivel de la entrada de NYSP-Z16 RF
1. Comida: plantas del jugo, plantas de la leche, los tanques de almacenamiento de la pasta de tomate, los tanques de almacenamiento de la cervecería, etc.
2. productos farmacéuticos: los tanques de almacenamiento, separadores, depósitos de fermentación, etc. farmacéuticos medios.
3. tratamiento de aguas: los tanques del pozo negro, de aguas del tratamiento de los depósitos, charcas de establecimiento, pozos profundos, redes del agua potable, etc.
4. Otros: protección del medio ambiente, campo petrolífero, metalurgia, construcción naval y otras industrias.
