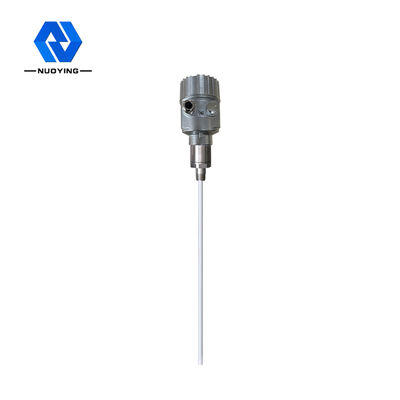

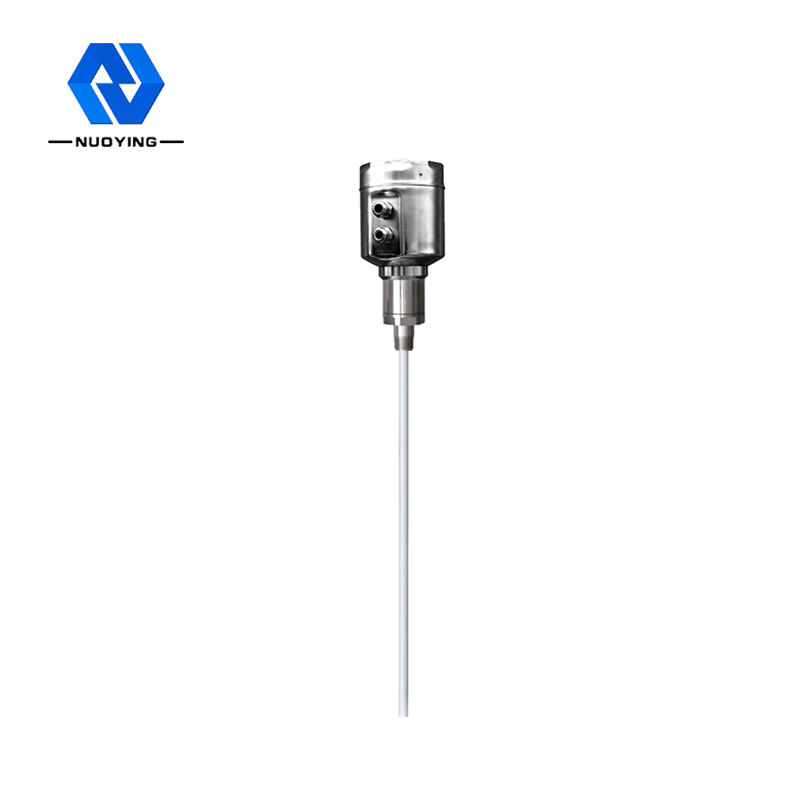

24 VDC NYSP - Transmisor de nivel de admitancia RF M16 Varilla dura aislada PTFE

Transmisor de Nivel de Admitancia RF NYSP-M16 con Varilla Dura Aislada de PTFE 24 VDC

Principio de Funcionamiento del Transmisor de Nivel de Admitancia RF NYSP-M16

La tecnología de medición de conductividad RF es una tecnología de medición de nivel con ventajas únicas. Aunque el concepto es similar a la técnica general de medición de capacitancia, la técnica de conductividad RF incorpora un circuito de blindaje de excitación y un circuito chopper en la unidad electrónica, por lo que la impedancia y la resistencia de capacitancia se pueden medir por separado. La impedancia y la reactancia de cualquier material colgante se calculan por las leyes de la física para que sean iguales en magnitud, por lo que el efecto del material colgante se puede medir y eliminar de la salida total mediante el desplazamiento de fase del circuito oscilador.

La sonda del medidor de nivel de líquido por conductividad de radiofrecuencia se instala en el tanque de almacenamiento, y el cambio de la señal de radiofrecuencia causado por el cambio del nivel del líquido se obtiene a través de la sonda. El extremo de excitación y blindaje de la sonda evita que la corriente de RF forme un bucle a través del material colgante, asegurando la precisión de la medición.

Parámetros Técnicos del Transmisor de Nivel de Admitancia RF NYSP-M16

Característica de Diseño del Transmisor de Nivel de Admitancia RF NYSP-M16

1. Anti-adherencia de material: El diseño único del circuito de blindaje de excitación mejora el rendimiento anti-adherencia de material.

2. Rango de fuente de alimentación: rango de operación de la fuente de alimentación: 13 ~ 35VDC.

3. Adaptabilidad: Temperatura del proceso de la sonda: -100 ℃ ~ 800 ℃; medición sin zona muerta, se puede utilizar en ocasiones de medición horizontal de más de diez centímetros o incluso unos pocos centímetros, con un gran rango de medición; el rango de medición máximo de hasta cientos de metros, o incluso cientos de metros; la medición de interfaz de material viscoso es la gran ventaja del instrumento.

4. Estabilidad: La salida es estable y confiable, y es resistente a la influencia de cenizas volantes, desmonte, vapor de agua, cristalización y encerado.

5. Sin mantenimiento: sin partes móviles, sin partes de fácil desgaste, sin necesidad de limpieza, mantenimiento o puesta en marcha frecuentes.

Campo de Aplicación del Transmisor de Nivel de Admitancia RF NYSP-M16

1. Alimentos: plantas de jugos, plantas de leche, tanques de almacenamiento de pasta de tomate, tanques de almacenamiento de cervecería, etc.
2. Productos farmacéuticos: tanques de almacenamiento de productos farmacéuticos medios, separadores, tanques de fermentación, etc.
3. Tratamiento de agua: embalses, pozos negros, tanques de tratamiento de agua, estanques de sedimentación, pozos profundos, redes de agua potable, etc.

4. Otros: protección ambiental, campos petroleros, metalurgia, construcción naval y otras industrias.
