Datos del producto:
|
| Modelo del producto: | NYSP-M19 | Material de la antena: | PTFE, 304.316 |
|---|---|---|---|
| Exactitud de la medida: | 0.05%~0.1% F.S | Rango de medición: | 3M, los 20m |
| Salida de la señal: | 4-20mA/HART/RS485/Modbus… | Grado de la protección: | IP65, IP67, IP 68 (opcional) |
| Presión de proceso: | Presión de proceso | Grado a prueba de explosiones: | ExiaIICT6Ga, ExdIICT6Gb (véase el certificado para los detalles) |
| Alta luz: | Transmisor anti del nivel de la entrada del RF de la corrosión,Tipo sensor llano de la entrada del indicador digital,transmisor del nivel de la entrada de 20mA RF |
||
indicador digital anticorrosión del indicador llano del metro del nivel 4-20mA

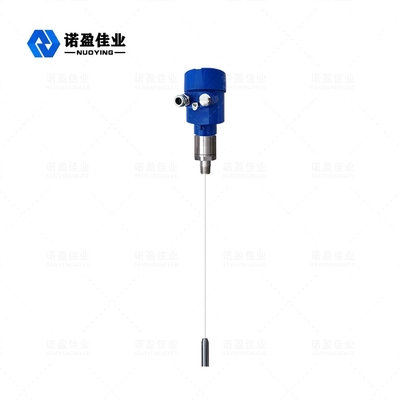

Metro Descriotion del nivel de la entrada de la radiofrecuencia
El metro del nivel de la entrada de la radiofrecuencia es un producto llano continuo de la medida basado en el principio de entrada de la radiofrecuencia. El producto tiene las ventajas de la alta estabilidad, de la alta sensibilidad y del uso amplio. Comparado con el metro llano capacitivo tradicional, adopta el diseño modular, que puede realizar el ajuste simple y conveniente del instrumento. Una vez que se termina el ajuste, puede ser utilizado normalmente y sin necesidad de mantenimiento para la vida. Permite a usuarios intuitivo entender la operación del equipo y del trato con los problemas a tiempo. Es también seguro y confiable en ocasiones industriales complejas.
Principio de funcionamiento del metro del nivel de la entrada de la radiofrecuencia
La tecnología de la medida de la entrada de la radiofrecuencia es una tecnología llana de la medida con ventajas únicas. Aunque el concepto sea muy similar a la tecnología capacitiva general de la medida, la tecnología de la entrada del RF añade un circuito del Conducir-escudo y un circuito del interruptor en la unidad electrónica, así que puede realizar la medida independiente de la impedancia y de la reactancia capacitiva. Puede ser calculada por las leyes de la física que la magnitud de la impedancia y de la reactancia capacitiva de cualquier material colgante es igual, así que el efecto causado por el material colgante se puede medir y eliminar de la salida total por el desplazamiento de fase del circuito de oscilación.

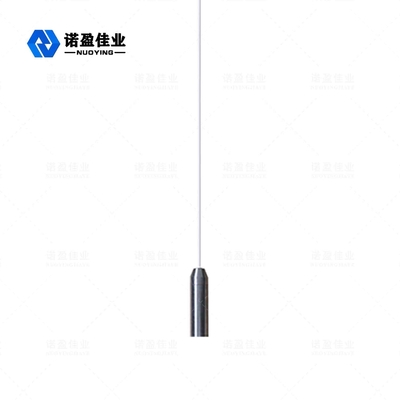

La punta de prueba del metro del nivel de la entrada de la radiofrecuencia está instalada en el tanque de almacenamiento, y el cambio de la señal de la radiofrecuencia causada por el cambio del nivel material se obtiene a través de la punta de prueba. El extremo del Conducir-escudo de la punta de prueba puede evitar que la corriente del RF forme un lazo a través del material colgante, que asegura la exactitud de la medida del instrumento.
Parámetro del metro del nivel de la entrada de la radiofrecuencia
| Uso típico | Líquido (corrosión, conductividad, constante dieléctrica baja, revolvimiento, interfaz, retiro eléctrico, pozo viscoso, profundo, gama grande, etc.) |
| Polvo (conductor, polvo del aislamiento, etc.) | |
| Sólido (conductor, aislamiento, sólido aislador altísima temperatura, etc.) | |

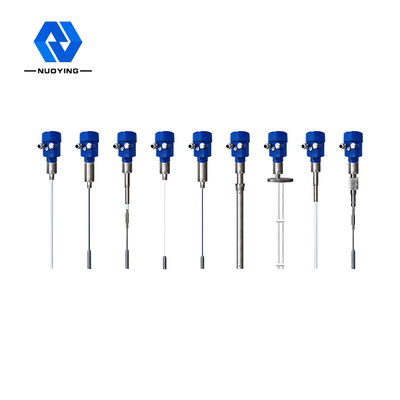

| Modelo del producto | NYSP-M16, NYSP-M17, NYSP-M18, NYSP-M19, NYSP-M20, NYSP-M21, NYSP-M22, NYSP-M23, NYSP-M24 |

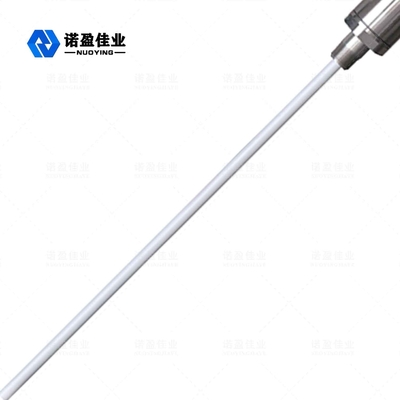

| Forma de la antena | Cables flexibles, cables flexibles aislados, cables flexibles no-aislados, barras rígidas, barras rígidas aisladas, barras rígidas aisladas en ambos extremos, barras rígidas cilíndricas |
| Material de la antena | PTFE, 304.316 |
| Gama de medición | 3M, los 20m (profundamente el pozo puede medir centenares de metros, puede ser modificado para requisitos particulares) |
| Exactitud de la medida | 0.05%~0.1% F.S |
| Fuente de alimentación | 24VDC |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura de proceso |
- 40 ~ + 130 ℃, -100 ~ + ℃ 200, - 40 ~ + ℃ 260, -50 ~ + ℃ 500 |
| Presión de proceso | - 0,1 ~ 1.6Mpa, - 0. 1 ~ 4.0MPa, - 0. 1 ~ 6.3MPa |
| Conexión de proceso | Hilo, reborde, (opcional) |
| Interfaz eléctrico | M20×1.5, ½ “NPT |
| Grado de la protección | IP65, IP67, IP 68 (opcional) |
| Grado a prueba de explosiones | ExiaIICT6Ga, ExdIICT6Gb (véase el certificado para los detalles) |
