Datos del producto:
|
Usos: | líquido líquido, corrosivo, fractura-montado | Tipo de sonda: | PTFE (opcional) |
---|---|---|---|
Gama de medición: | Rod: los 0~6m, telegrafían: los 0~20m | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~130℃, - 40~260℃, - 184~260℃ |
Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Fuente de alimentación: | 24VDC, 220VAC |
Alta luz: | Sensor de nivel de capacitancia de RF de 6 m,transmisor de nivel capacitivo de líquido corrosivo,interruptor de nivel capacitivo de RF de 6 m |

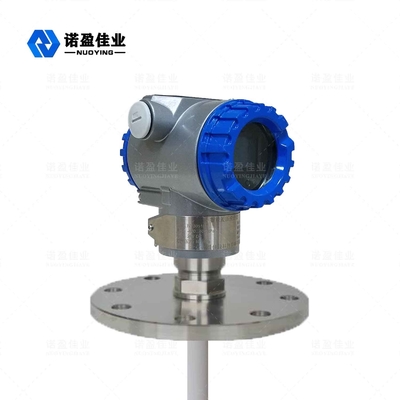

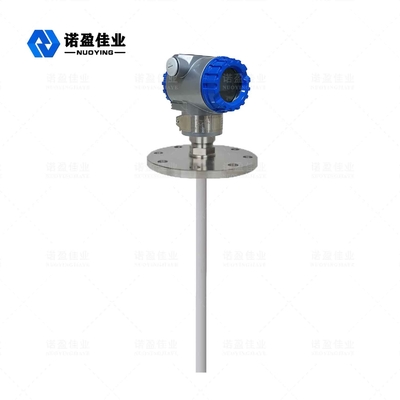

Medidor de nivel de líquido de capacitancia RF NYDR-3051
Medidor de nivel de líquido de capacitancia RF NYDR-3051 Operando Principio
El principio de funcionamiento de NYDR-3051El medidor de nivel de líquido de capacitancia RF se basa en la tecnología de capacitancia RF (RF).Se aplica una radiofrecuencia a la sonda para determinar el impacto del entorno circundante a través de un análisis continuo.Debido a que todos los materiales tienen constante dieléctrica y su conductividad es diferente a la del aire, la impedancia total de la sonda cambia debido a la pequeña desviación de capacitancia cuando la sonda está en contacto con el material.Debido a que la sonda eléctrica y la pared del contenedor forman las dos placas polares del capacitor, el aislante de la sonda y el aire circundante se convierten en el material dieléctrico.Cuando el aire (constante dieléctrica 1,0) se reemplaza por cualquier otro material (constante dieléctrica > 1,0), el cambio de capacitancia provocó el cambio de impedancia.Este efecto es medido por el circuito y comparado con la referencia establecida por el ajuste de sensibilidad (circuito).
Medidor de nivel de líquido de capacitancia RF NYDR-3051 Parámetro técnico
Aplicaciones | Líquido, líquido corrosivo, montaje dividido |
tipo de sonda | PTFE,304,316 (opcional) |
Rango de medición | Varilla:0~6m, Cable:0~20m |
Temperatura de proceso | -40~130℃,-40~260℃,-184~260℃ |
Temperatura ambiente | -40 ℃ ~ + 80 ℃ |
Tiempo de retardo | 0 〜30s continuo ajustable |
Presión de proceso | -0.1~1.0MPa |
Fuente de alimentación | 24vCC, 220VAC |
Salida de señal | 4...20mA/HART/RS485/Modbus... |
Proceso de conexión | Rosca/brida (selectiva) |
clase de protección | IP67 |
Grado a prueba de explosiones | ExiaⅡCT6(selectivo) |
Protección contra pérdida de energía | modo alto y bajo, campo |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
NYDR-3051Medidor de nivel de líquido de capacitancia RFAntena que utiliza material PTFE, PTFE (teflón o PTFE), comúnmente conocido como "rey de los plásticos", está compuesto de tetrafluoroetileno por la polimerización de compuestos poliméricos, tiene una excelente estabilidad química, alta resistencia a la corrosión, sellado, lubricación no pegajosa, eléctrica Aislamiento y buena resistencia al envejecimiento, el PTFE tiene las siguientes características:
Medidor de nivel de líquido de capacitancia RF NYDR-3051 Caracteristicas de diseño

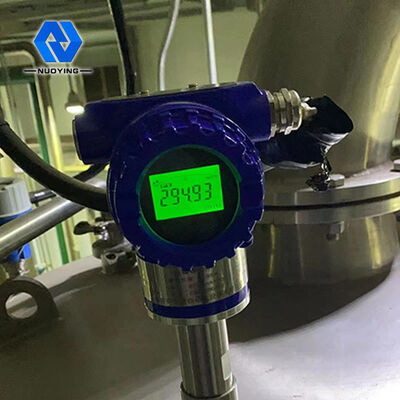

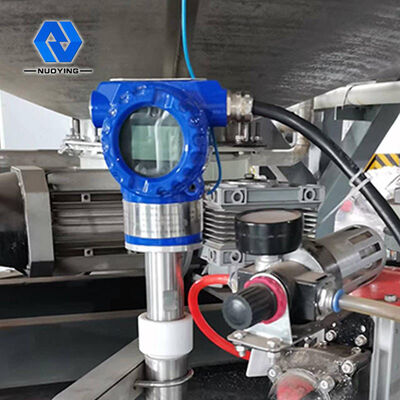

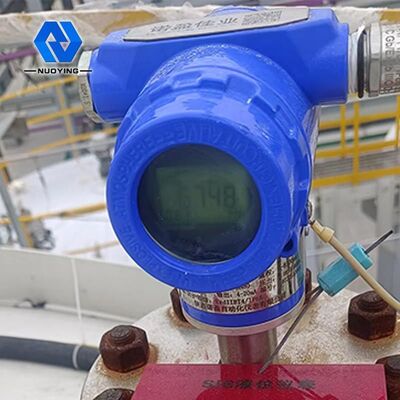

Medidor de nivel de líquido de capacitancia RF NYDR-3051Campo de aplicación
El medidor de nivel capacitivo se puede utilizar para la medición de nivel continua de casi todos los medios fuertes, débiles resistentes a la corrosión y no corrosivos en recipientes abiertos o bajo presión.Ampliamente utilizado en: petróleo, productos químicos, fertilizantes, metalurgia, gas natural, plantas de energía, fabricación de maquinaria, barcos, fábricas farmacéuticas, tratamiento de aguas residuales, alimentos, licores y otras ocasiones industriales de detección y control de nivel de líquido.
