Datos del producto:
|
Usos: | Profundamente pozo, gama de gran tamaño | Tipo de sonda: | Cuerda suave |
---|---|---|---|
Gama de medición: | los 0~120m | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~150℃ |
Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Fuente de alimentación: | (13-35) VDC |
Alta luz: | Interruptor de nivel de tipo de admitancia IP67,interruptor de nivel de tipo de admitancia 120m,sensor de nivel de admitancia IP67 |

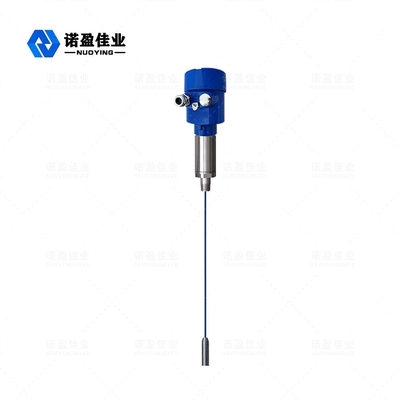

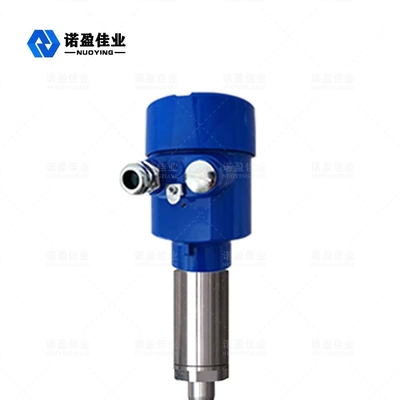

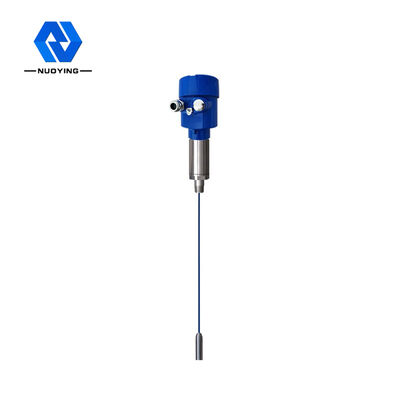

NYSP-Z20 Soft RopeRf Medidor de nivel de admitancia Transmisor de nivel de medición de gran tamaño para pozos profundos
Medidor de nivel de admitancia Rf NYSP-Z20
El medidor de nivel de admitancia NYSP-Z20 Rf se basa en el principio de productos de medición de nivel de admitancia de radiofrecuencia continuamente. El producto tiene alta estabilidad, alta sensibilidad y amplias aplicaciones, etc. En comparación con el medidor de nivel de material capacitivo tradicional, el uso de diseño modular , puede ser conciso y realizar fácilmente el conjunto de instrumentos, una vez configurado, puede ser de uso normal y mantenimiento gratuito de por vida. Permite a los usuarios una comprensión intuitiva del estado de funcionamiento del equipo y abordar los problemas a tiempo, en las complejas ocasiones industriales como así como seguro y confiable.
Nivel de admitancia de RF MetroParámetro técnico
Aplicaciones | Pozo profundo, rango de gran tamaño |
tipo de sonda | Cuerda blanda |
Rango de medición | 0~120m |
Temperatura de proceso | -40~150℃ |
Temperatura ambiente | -40 ℃ ~ + 70 ℃ |
Temperatura de almacenamiento | -20 ℃ ~ + 65 ℃ |
Presión de proceso | -0.1~1.6MPa |
Fuente de alimentación | (13-35)vCC |
Salida de señal | 4...20mA/HART/RS485/Modbus... |
Proceso de conexión | Rosca/brida (selectiva) |
clase de protección | IP67 |
Grado a prueba de explosiones | ExiaⅡCT6(selectivo) |
Demora: | 0 ~ 30 s ajustable |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Admitancia RF Nivel MetroCaracteristicas de diseño
◎ El exclusivo diseño del circuito de conducción - escudos puede mejorar la capacidad de resistir el ahorcamiento
◎Sin medición de zona muerta, se puede aplicar a más de diez o incluso algunas ocasiones de medición de nivel de cm
◎La salida de cenizas volantes estables y confiables, supresión, vapor de agua, cristalización, cera
◎Sin actividades, sin piezas fáciles de usar, a menudo sin limpieza y mantenimiento, depuración
Admitancia RF Nivel MetroRequerimientos de instalación
Instrucciones de instalación
(1) la sonda del medidor y otra sonda deben tener suficiente espacio, la propuesta es de más de 600 mm, consulte "1" y "2", "2" y "3" en la imagen.
(2) debe haber suficiente espacio entre la sonda del instrumento y el puerto de alimentación, y la propuesta es mayor a 600 mm, como se muestra en la figura 1. De lo contrario, el instrumento no funcionará correctamente.
Ver "4" en la imagen.
(3) la sonda no puede llegar al fondo del tanque. Vea la sonda "4" demasiado larga. Debe cortarse. De lo contrario, el instrumento no funcionará correctamente.
(4) el extremo inferior de la sonda no puede entrar en el rango del cono de la salida del cono. Consulte "5" en la figura, tal instalación, la capacidad de tensión del material en este lugar
Fácil de dañar la sonda o dañar el techo.
(5) asegúrese de que haya suficiente distancia entre los materiales que están unidos a los silos y silos, y la propuesta es más de 600 mm, como se muestra en la fig. 2. Está demasiado cerca de la pared, detective
La más mínima oscilación del cabezal entrará en contacto con el material de la pared o la pared, provocando que el instrumento no funcione correctamente, como se muestra en la FIG.6.
(6) consulte "6)" en la imagen, la instalación lateral, también llamada instalación tipo caña de pescar, no recomienda dicha instalación.
HIGO.4 detalles de la parte inferior del tanque son los siguientes:
La sonda de la figura A debe enderezarse para evitar que golpee la pared.
La sonda de la figura B es demasiado larga y se debe truncar. Póngase en contacto con el fabricante a corto plazo.
