Datos del producto:
|
| Usos: | Líquido conductor, interfaz | Tipo de sonda: | Cables flexibles aislados |
|---|---|---|---|
| Gama de medición: | los 0~30m | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
| Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~150℃ |
| Salida de la señal: | 4-20mA/HART (de dos hilos/de cuatro cables) | Fuente de alimentación: | (13-35) VDC |
| Alta luz: | Transmisor de nivel continuo RF,Transmisor de nivel continuo Aislado Flexible,Transmisor de nivel de interfaz RF |
||

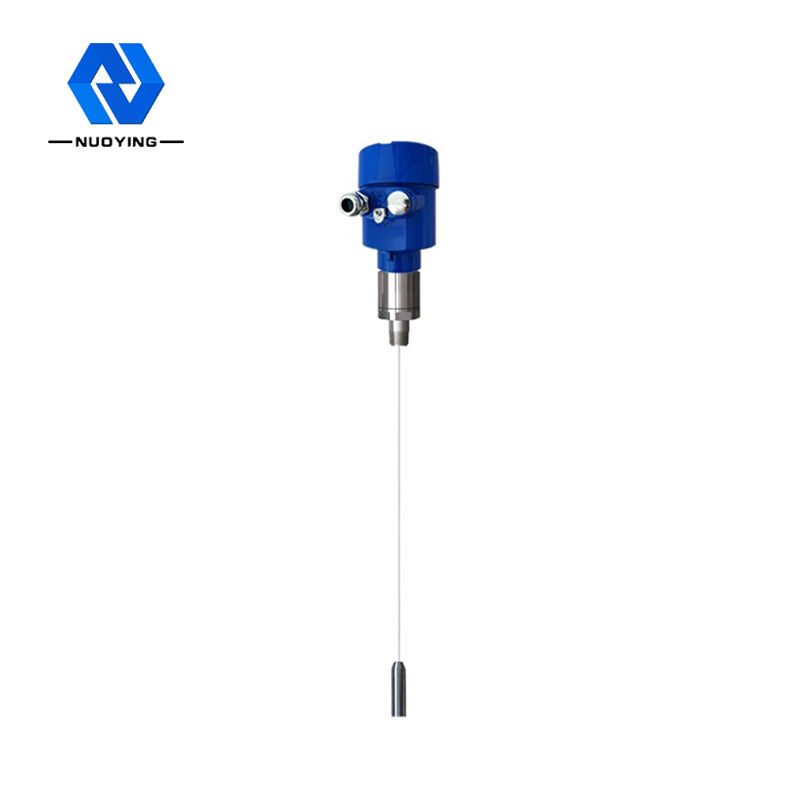

Medidor de nivel de admitancia Rf NYSP-Z19
El medidor de nivel de admitancia Rf es un medidor de nivel universal utilizado para la medición continua de nivel, el producto se utiliza en sitios industriales y mineros, adecuado para la mayoría de las aplicaciones, el instrumento se compone de una unidad de circuito, un conjunto de carcasa a prueba de explosiones y tipo varilla o Elementos de detección tipo cable, los sensores tienen una variedad de modelos disponibles, el instrumento se puede seleccionar como una instalación completa o separada.
Nivel de admitancia de RF MetroParámetro técnico
| Aplicaciones | Líquido conductor, interfaz |
| tipo de sonda | Cables flexibles aislados |
| Rango de medición | 0~6m |
| Temperatura de proceso | -40～150℃ |
| Temperatura ambiente | -40 ℃ ~ + 70 ℃ |
| Temperatura de almacenamiento | -20 ℃ ~ + 65 ℃ |
| Presión de proceso | -0.1～4.0MPa |
| Fuente de alimentación | (13-35)vCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Proceso de conexión | Rosca/brida (selectiva) |
| clase de protección | IP67 |
| Grado a prueba de explosiones | ExiaⅡCT6(selectivo) |
| Demora: | 0 ~ 30 s ajustable |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Admitancia RF Nivel MetroOperando Principio
Medidor de nivel de material capacitivo tradicional, con el aumento del nivel, sondas cubiertas de material, el valor del circuito de capacitancia entre la sonda y el medio (material conductor) o entre la sonda y la capacitancia de la pared del tubo (material aislante) aumenta. Debido al cambio de nivel El desequilibrio condujo a un puente de capacitancia, por lo que el cambio del valor de la capacitancia depende de la constante dieléctrica del material que se está probando. Luego, a través de la detección de la señal, la amplificación y, finalmente, la salida de la señal correspondiente. Medidor de nivel de material capacitivo, sin embargo, hay algunos Las desventajas, especialmente cuando la sonda está colgando, afectarán seriamente el resultado de la medición.
La tecnología de medición de admitancia de radiofrecuencia es una tecnología de medición de nivel que tiene ventajas únicas. Aunque el concepto general de la tecnología de medición de capacitancia es similar, la tecnología de admitancia de rf en la unidad electrónica se unió al circuito de conducción: escudos y corte, por lo que puede realizar mediciones de impedancia y reactancia capacitiva. solo. A través del cálculo de las leyes de la física, cualquier material es igual al tamaño de la reactancia capacitiva de la impedancia, por lo que se puede medir el ahorcamiento y la influencia del circuito de oscilación de cambio de fase, eliminar de la salida total.
Sensor del medidor de nivel de admitancia Rf instalado en la carga del tanque, a través del cambio de nivel de la sonda causado por el cambio de la señal rf. Conducción: los protectores del extremo de la sonda pueden evitar la corriente de radiofrecuencia formada por el bucle colgante, asegurando la precisión de la medición del instrumento.
La tecnología de admitancia Rf de resultados de medición de alta precisión, y no se ve afectada por la suspensión de la sonda, es actualmente la tecnología de medición en ocasiones más utilizada. rango ultra corto a gran escala, puede la aplicación normal y se puede aplicar a diferentes tipos de material.
