NYLL-CH Meteorito de calor electromagnéticor y

El medidor de calor electromagnético NYLL-CH está diseñado para la aplicación especial de una estación de intercambio de energía y calor distribuida inteligente, que puede medir directamente el flujo y el frío y el calor.No necesita un totalizador de flujo adicional y Pt1000El sensor de flujo electromagnético se utiliza como medidor de calor electromagnético para detectar la velocidad de flujo del fluido de transferencia de calor,y tiene las características de alta precisión, amplio rango de aplicaciones, y conveniente y sencilla calibración en línea.

NYLL-CH Meteorito de calor electromagnéticor yParámetros técnicos

NYLL-CH Meteorito de calor electromagnéticor yDesempeño Parámetros

NYLL-CH Meteorito de calor electromagnéticor y Principio de trabajo

El agua caliente (agua fría) suministrada por una fuente de calor fluye a un sistema de intercambio de calor (radiador, intercambiador de calor o sistema complejo compuesto de ellos) a una temperatura más alta (baja),y fluye a una temperatura más baja (más alta)Durante este proceso, el calor se libera o se absorbe al usuario mediante el intercambio de calor (Nota: este proceso incluye el proceso de intercambio de energía del sistema de calefacción y el sistema de refrigeración).

Cuando el agua fluye a través del sistema de intercambio de calor, la cantidad de calor liberada o absorbida por el sistema se calcula y se muestra en la calculadora.según el caudal gτi1ven del sensor de caudal y la temperatura del agua de retroceso dada por el sensor de temperatura pτ0, y el tiempo que pasa el flujo de agua.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q:cantidad de calor liberado o absorbido por el sistema,Jor kWh; Qm:masa de agua que fluye a través del medidor de calor, kg/h;

Qv;el caudal volumétrico de agua que fluye a través del medidor de calor, m3/h; P:la densidad de agua que fluye a través del medidor de calor, kg/ms;

△h: diferencia de entalpía del agua a las temperaturas de entrada y salida del sistema de intercambio de calor, J/kg;

T: tiempo, h;

NYLL-CH Meteorito de calor electromagnéticor yCaracterísticas del diseño

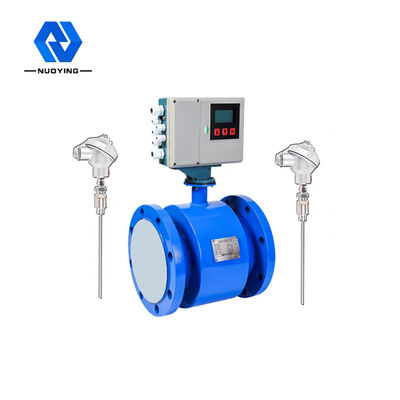

◎ Medición del frío y del calor: el convertidor tiene la función de medir el frío y el calor directamente y está equipado con 2 Pt1000 estándar.No es necesario que esté equipado con un totalizador de flujo de frío y calor para facilitar la instalación y reducir el costo de compra e instalación.
Alta fiabilidad: después de pruebas rigurosas como las de CEM, seguridad, temperatura alta y baja, que son superiores a las normas nacionales GB/T17616, G B/2423, GB/T16499.
◎ Respuesta rápida: Utilice 32BitMCU, 24BitADC y algoritmo de filtración optimizado, respuesta rápida, datos de medición precisos y estables, adecuados para la medición y el control cuando el equipo está emparejado.
◎ Electrodo de conexión a tierra: tecnología patentada NONCON,que forma el equilibrio de medición en la sección de medición y elimina el error de medición causado por una mala puesta a tierra para garantizar la precisión de medición a largo plazoNo es necesario equiparlo con un anillo de puesta a tierra para reducir los costes de material e instalación.
◎ Tecnología IP68 separada: utilizar tecnología de diseño IP68 especialmente detallada, utilizar sellador IP68 especial importado,cable IP68 especial y diseño de sello IP68 múltiple para evitar la condensación del sensor IP68 separado.
◎ Alta relación señal-ruido: el sensor utiliza tecnología de alta relación señal-ruido.El convertidor utiliza piezas de bajo ruido y alta precisión y tecnología de diseño para facilitar la medición del caudal mínimo.
◎ Diseño de baja potencia; diseño de circuito de excitación optimizado, el consumo de energía se reduce en más de 3 veces en comparación con los medidores de flujo electromagnéticos convencionales,y puede lograr un ahorro de energía en un gran número de aplicaciones.
◎ Display chino: utilice pantalla LCD de pantalla china para una fácil comprensión y operación
◎ Tecnología de suministro de energía optimizada: utilice un diseño de suministro de energía optimizado, tecnología madura y confiable, alta eficiencia de conversión y uso confiable a largo plazo.

◎ Conexión rápida: utilizar el mejor bloque terminal de marca internacional, que es rápido, conveniente y confiable, para garantizar una medición estable y confiable a largo plazo.
◎ Señal de salida: equipado con RS-485 estándar, (4-20) mA, frecuencia / pulso, respuesta de salida rápida, y el puerto está provisto de medidas de protección como protección contra rayos.
