Datos del producto:
|
| Diámetro: | DN6-DN2000 | Uso: | Líquido conductor, fango |
|---|---|---|---|
| Fuente de alimentación: | 24VDC | Salida de la señal: | 4~20 m A, RS 485, CIERVO, MODBUS |
| Exactitud: | el ±0.2%, el ±0.5% | Grado de la protección: | IP65, IP67 |
| Temperatura ambiente: | -25℃~60℃ | Temperatura media: | - 40℃ ~+ 130℃ |
| Alta luz: | Medidor de flujo electromagnético tipo lodo,transmisor de flujo magnético de 24 V CC,sensor de flujo electromagnético de 24 V CC |
||

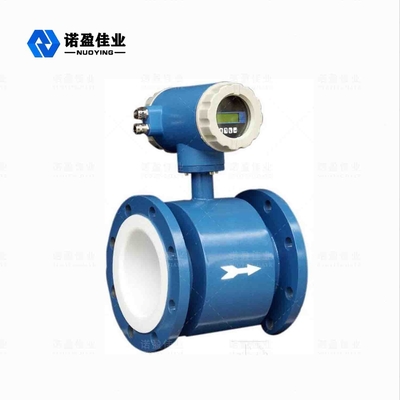

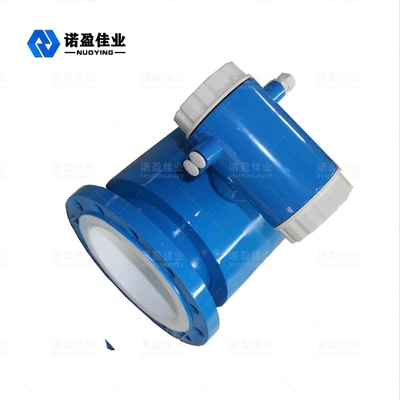

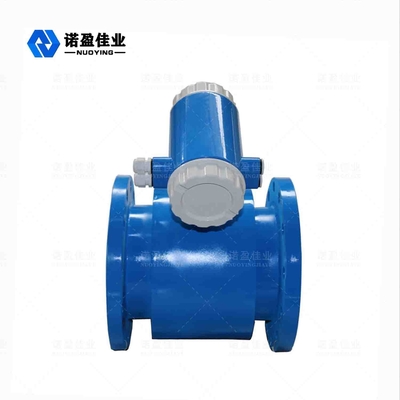

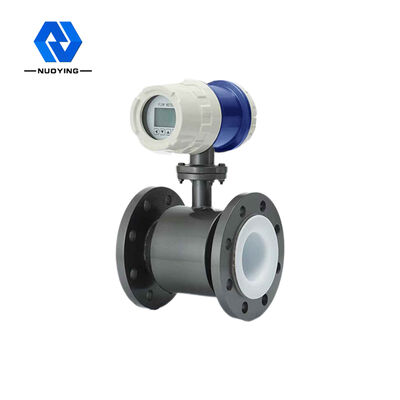

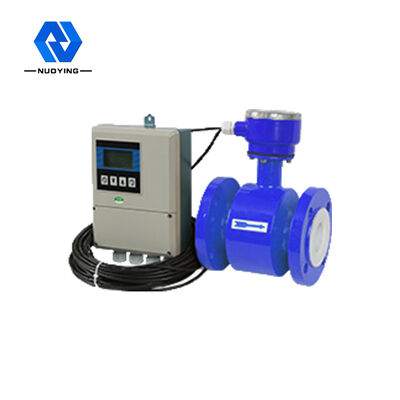

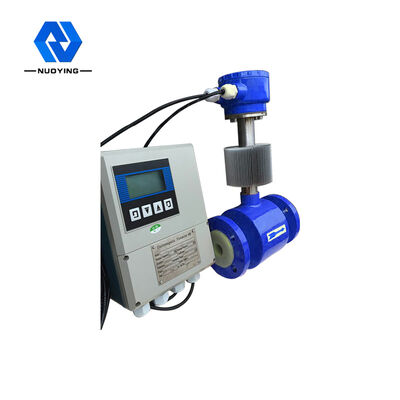

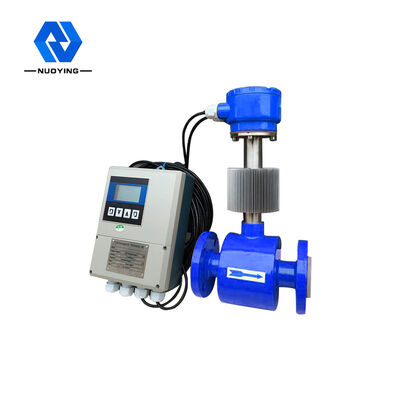

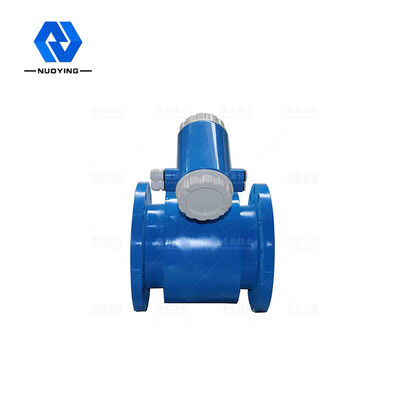

Caudalímetro electromagnético tipo lodo
El caudalímetro electromagnético tipo lodos NYLL-JY es un caudalímetro electromagnético dedicado a medir lodos, lodos, lodos minerales, agua y lodos de carbón. El producto adopta un modo de excitación de alta o doble frecuencia, lo que mejora efectivamente la capacidad de señal de ruido anti-lodos , buena estabilidad, operación conveniente y la concentración de medición puede alcanzar 5% ~ 60%.
Caudalímetro electromagnético tipo lodo Técnico Parámetros
| show | La pantalla LCD retroiluminada de pantalla grande puede realizar la visualización digital o de caracteres de flujo, cantidad total, porcentaje, información de alarma, etc., y usar teclas infrarrojas para realizar la visualización de contenido de pantalla opcional. El contenido es opcional. Sin pantalla, dos visualización de filas, visualización de tres filas tres opcionales. | |
| Calculadora acumulativa interna | Para el flujo directo total, el flujo inverso total y el flujo neto pueden lograr un cálculo acumulativo de 10 bits. | |
| temperatura | temperatura ambiente de funcionamiento: -25 ℃ ~ 60 ℃ | |
| Protección contra el ambiente externo | Norma de protección IP65 | |
| Voltaje de la fuente de alimentación |
corriente alterna: CA (100 ~ 230) ± 15% V, 47 ~ 440 Hz, el consumo máximo de energía es de 80 W; corriente continua: DC11~40V, el consumo máximo de energía es de 80W. |
|
| producción | Salida de volumen analógico | Con 4~20 m A / resistencia de carga de 650, la salida de cantidad de simulación bidireccional se divide en cantidad de simulación de flujo directo y flujo inverso. |
| Salida de doble pulso | Puede reflejar el flujo directo e inverso, para una onda cuadrada de 0~2000 Hz o una señal de pulso de ancho de pulso fijo. Los parámetros como la frecuencia de repetición de pulso, la frecuencia de corte y el ancho de pulso se programan de forma programada. La frecuencia se puede configurar de 1 a 2000, H z, y cualquier valor entero en el rango. Cuando el transistor de salida aislado está encendido, la corriente es de 150 m A y el voltaje abierto < 35 V. | |
| Salida de alarma dual | Se pueden programar los siguientes parámetros: flujo superior e inferior, detección de control de tráfico aéreo;condiciones de error;flujo directo / inverso;polaridad (abierto/apagado) dentro del rango especificado, pulso (frecuencia) dentro del rango especificado;frecuencia de corte de pulso, etc. Cuando se enciende el transistor de salida protegido por la salida de aislamiento, la corriente es de 150 m A, por lo que se puede generar un voltaje de 0 V en este momento. El voltaje de circuito abierto es <35 V. | |
|
aporte |
Calculadora acumulativa de cierre cerrado aislada del exterior. (Nota: no aislada del pulso y la alarma) Aislamiento en el volumen analógico, volumen del pulso/señal de alarma y tierra, el voltaje de aislamiento es DC 500V. | |
|
configuración |
La configuración se almacena en una memoria no volátil (generalmente disponible durante 10 años). Los valores preestablecidos por el propio usuario pueden modificarse. | |
| auto diagnóstico | El convertidor puede confirmar que el hardware es normal y puede hacer un diagnóstico de fallas, como una falla en la transmisión de la bobina, etc. | |
| Ajuste de caudal | Rango de medición de caudal equivalente al porcentaje de caudal máximo (12 m/s), que se puede modificar. | |
| intercambiabilidad |
El convertidor está totalmente disponible de forma intercambiable con los sensores MFD de varios calibres. El convertidor se puede configurar en el campo. Reemplazar el convertidor no afecta las características del sistema. |
|
| Sello de caja de contorno | M 20 * 1.5 Manguito de sellado. Puede describirse en los requisitos especiales del usuario. | |
| tiempo constante | Todos son programables desde 1 segundo hasta 120 segundos. | |
| Muestra la dirección |
Dirección de visualización de un tipo de cuerpo: bajo la selección de un caudalímetro electromagnético integrado, la dirección que muestra el convertidor no se observa fácilmente debido a la dirección de la tubería, que se puede satisfacer eligiendo la dirección de visualización (es decir, horizontal o vertical) |
|
| clasificación anti-peligro | Exdmib II CT6 | |
| show | Configuración completa: las unidades de ingeniería son opcionales, como la relación de flujo, la unidad de flujo, todas las salidas, etc. | |
| Detección de control de tráfico aéreo: asegúrese de mostrar "0" durante el control de tráfico aéreo. | ||
| Intercambiabilidad: el convertidor/sensor es intercambiable sin comprometer el rendimiento. | ||
| Autodiagnóstico: Asegúrese de que el convertidor y el sensor funcionen correctamente. | ||
| Modo de prueba: se pueden probar varias funciones de salida y visualización incluso sin que el sensor esté conectado. | ||
Caudalímetro electromagnético tipo lodo Caracteristicas de diseño
