Datos del producto:
|
| Diámetro nominal: | 15~800m m | Gama del flujo: | 0.5-10m/s |
|---|---|---|---|
| Exactitud: | ±0.5%R, ±1%R (debajo de DN200) | Salida de la señal: | 4-20mA, |
| Humedad ambiente: | el 5%~95% | Grado de la protección: | IP65, puede ser modificado para requisitos particulares hasta IP67 |
| Alta luz: | Transmisor de flujo electromagnético de 4Mpa,transmisor de flujo electromagnético de 15 mm,indicador de flujo magnético de 800 mm |
||

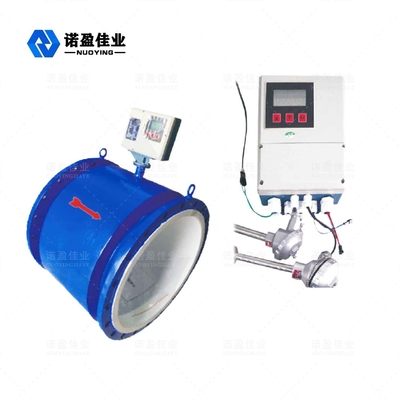

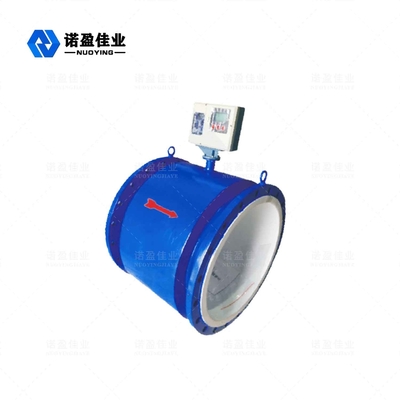

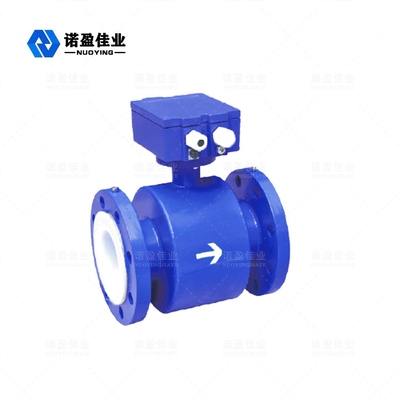

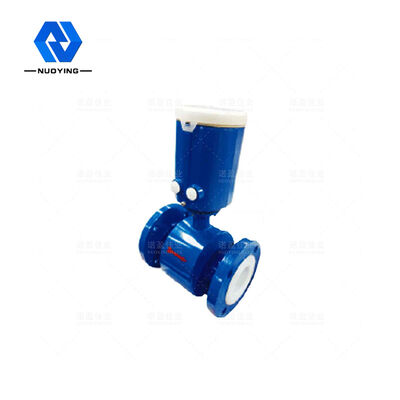

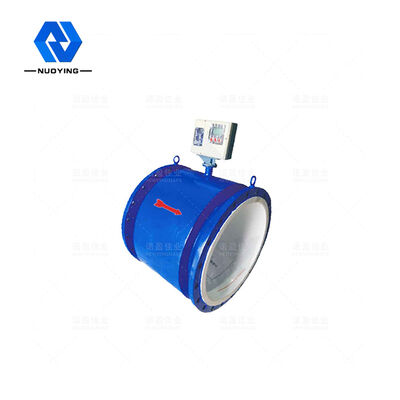

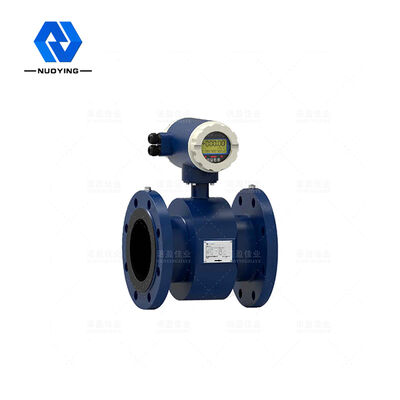

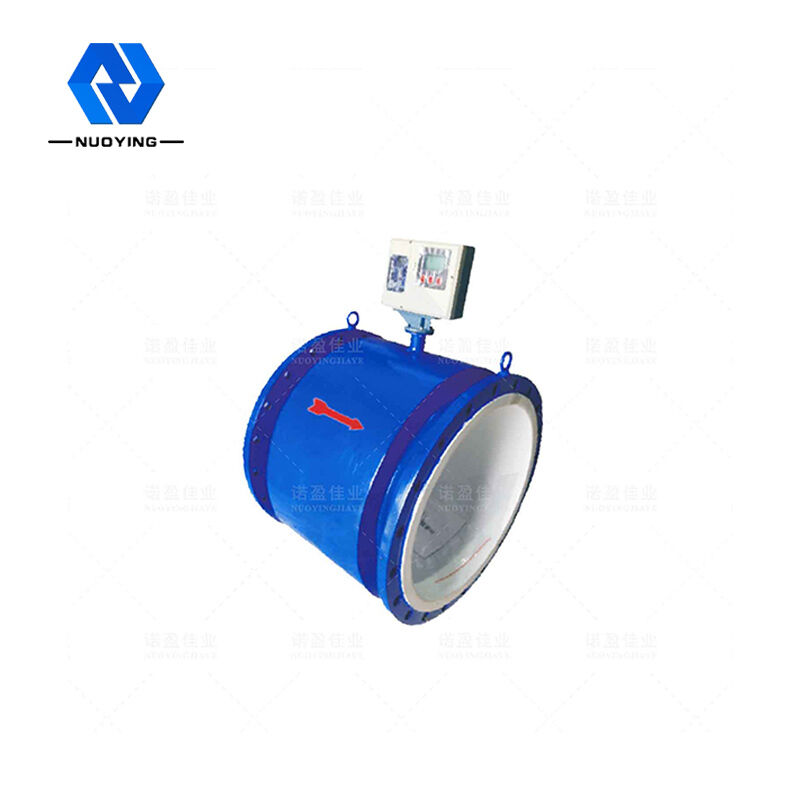

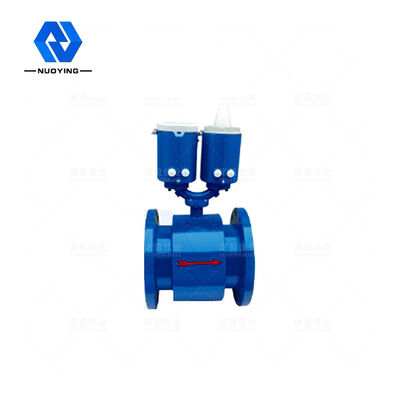

Medidor de calor electromagnético NYLL-CHr
Después yEl medidor de energía térmica electromagnético de la serie LL-CH es un medidor de medición para medir el calor liberado por el fluido térmico cargado en un sistema de transferencia de calor. Utiliza una alta precisión y alta confiabilidad del medidor de flujo electromagnético como medición de flujo, usando una alta precisión , alta estabilidad de la resistencia térmica de platino para realizar la medición de temperatura, de modo que el medidor de energía térmica tiene un excelente rendimiento de medición. Puede ser ampliamente utilizado en la medición de áreas residenciales civiles, edificios de oficinas, empresas e instituciones de calefacción central, calefacción, aire acondicionado y otros calor.
Medidor de calor electromagnético NYLL-CHrTécnico Parámetros
|
Estándar Diámetro nominal Rango de caudal Exactitud Conductividad media |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10 m/s ±0,5%R, ±1%R (por debajo de DN200) El valor teórico ≥5uS/cm, el valor de uso real ≥30uS/cm. |
|||
| Presión nominal | Estándar 1.0MPa | Opcional1.6MPa | 2.5MPa opcional | 4.0MPa opcional |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura ambiente |
Sensor tipo integrado |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10 ℃ - +55 ℃ |
||
|
Medio más alto temperatura |
tipo integrado | +80℃ | ||
|
tipo separado |
Forro de neopreno (CR) | +80℃ | ||
| Caucho de silicona (FVMQ) | -20-+250℃ | |||
|
Teflón (PFA) Revestimiento de PTFE (F4) Revestimiento de polifluoroetileno propileno (F46) |
+80℃或+120℃ | |||
|
Señal de salida Tamaño del puerto del cable Tensión de alimentación Consumo de energía Modo de comunicación Electrodo de señal y material del electrodo de tierra Forma del electrodo Número de electrodos Brida de conexión Brida de conexión |
4 -20mA;pulso / frecuencia 2kHz (predeterminado), SKHz (Máx.): M20*1.5 (junta de nailon estándar a prueba de agua, junta de metal a prueba de explosiones opcional) 110/220 V CA (100-240 V CA), 50 Hz/60 Hz; 24 V CC ±10 % ≤20W RS -485, soporte estándar MODBUS - Protocolo RTU, protocolo HART, GPRS Acero inoxidable 316L, Hastelloy C, Hastelloy B, titanio, tantalio, platino Los electrodos de tipo interinsertado, de tipo insertado exterior deben personalizarse 3-4 electrodos estándar (2 electrodos de medición, 十a electrodos de puesta a tierra), configurados por calibre De acuerdo con el estándar nacional GB9119 (se puede personalizar según los requisitos del usuario) De acuerdo con el estándar nacional GB9119 (se puede personalizar según los requisitos del usuario) |
|||
| Material del anillo de puesta a tierra | Acero inoxidable, acero inoxidable con molibdeno | |||
| DN15-DN450 | Acero inoxidable lCr18Ni9Ti (acero inoxidable austenítico normal SUS321) | |||
| Material de la carcasa | Acero al carbono estándar, el acero inoxidable debe personalizarse | |||
| Grado de protección | Tipo separado IP68, IP65 | |||
| Tipo integrado IP65 | ||||
Medidor de calor electromagnético NYLL-CHr Caracteristicas de diseño
◎La resistencia térmica PT1000 se usa para medir la temperatura y el medidor de flujo electromagnético para medir el flujo, con alta precisión de medición, estable y confiable, y un excelente rendimiento.
◎ La tubería de medición no tiene piezas de resistencia, no tiene daños por presión, no se ve afectada por la mala calidad del agua.
◎ El rango de flujo medido es amplio y la tasa de flujo se puede configurar de 0,5 m/s a 10 m/s.
◎ Pantalla de retroiluminación LCD de pantalla grande en todos los chinos, se puede leer claramente con luz fuerte y sin luz.
◎ Tiene la función de visualización simultánea de la tasa de calor acumulada, la tasa de flujo acumulada, la tasa de calor instantánea, la tasa de flujo instantáneo, la temperatura de entrada del agua, la temperatura del efluente del agua y otros datos.
◎ Se adopta el método de corrección de calor de entalpía térmica con cambio de temperatura aleatorio para garantizar una medición precisa a diferentes temperaturas del agua.
◎ Con salida de comunicación digital MODBUS, HART, GPRS, PROFIBUS, conveniente para la comunicación remota. Función de protección con contraseña, no puede modificar los parámetros de trabajo sin una contraseña.
