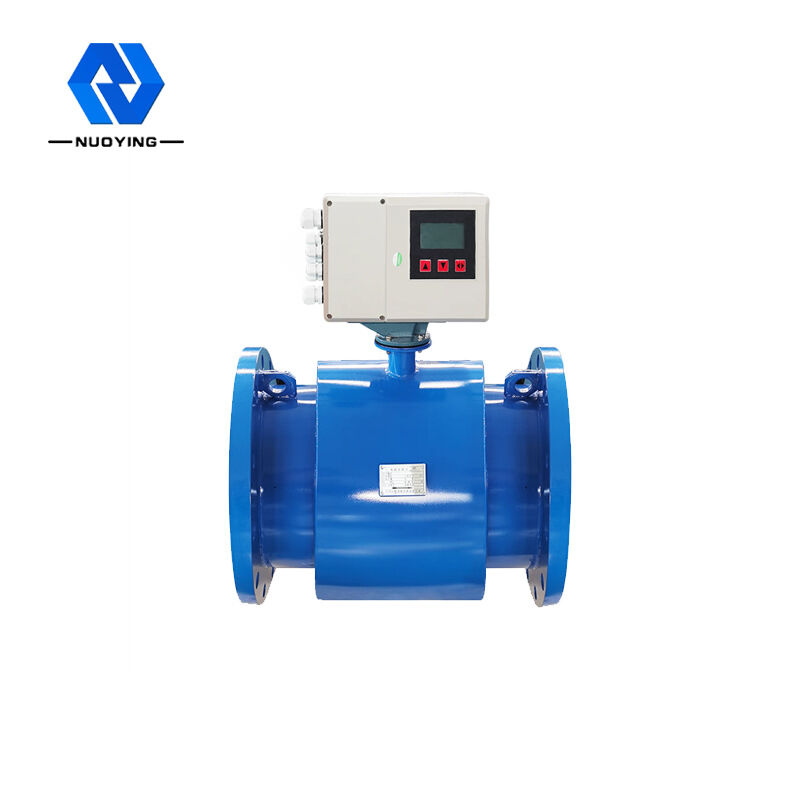

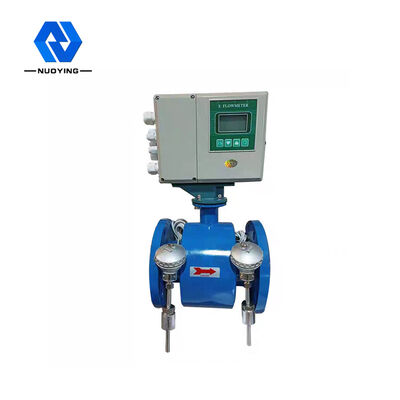

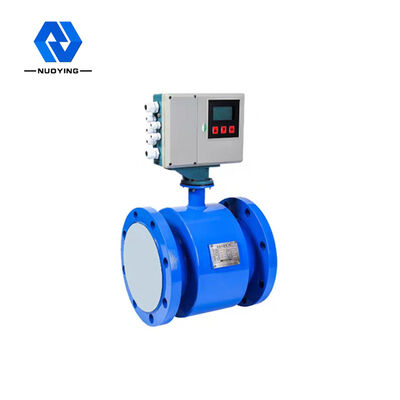

Medidor de calor electromagnético NYLL-CHr

El medidor de calor electromagnético NYLL-CH está diseñado para aplicaciones especiales de estaciones inteligentes de intercambio de calor y energía distribuida en edificios, que pueden medir directamente el flujo, el frío y el calor. No necesita totalizador de caudal adicional ni Pt1000. Es fácil de instalar con bajo costo. El sensor de flujo electromagnético se utiliza como medidor de calor electromagnético para detectar el caudal del fluido de transferencia de calor y tiene las características de alta precisión, amplio rango de aplicaciones y calibración en línea conveniente y simple.

Medidor de calor electromagnético NYLL-CHrParámetros técnicos

Medidor de calor electromagnético NYLL-CHrActuación Parámetros

Medidor de calor electromagnético NYLL-CHr Principio de funcionamiento

El agua caliente (agua fría) suministrada por una fuente de calor fluye hacia un sistema de intercambio de calor (radiador, intercambiador de calor o sistema complejo compuesto por ellos) a una temperatura más alta (más baja) y sale a una temperatura más baja (más alta). Durante este proceso, el calor se libera o se absorbe al usuario a través del intercambio de calor (Nota: este proceso incluye el proceso de intercambio de energía del sistema de calefacción y el sistema de enfriamiento).

Cuando el agua fluye a través del sistema de intercambio de calor, la calculadora calcula y muestra la cantidad de calor liberado o absorbido por el sistema, de acuerdo con el caudal indicado por el sensor de flujo y la temperatura del agua trasera proporcionada por el sensor de temperatura del aire acondicionado, y el tiempo que pasa el flujo de agua.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

P: la cantidad de calor liberado o absorbido por el sistema, o kWh; Qm: masa de agua que fluye a través del contador de calor, kg/h;

Qv;el flujo volumétrico de agua que fluye a través del medidor de calor, m3/h; P:densidad del agua que fluye a través del medidor de calor, kg / ms;

△h: diferencia de entalpía del agua a las temperaturas de entrada y salida del sistema de intercambio de calor, J/kg;

T: tiempo, h;

Medidor de calor electromagnético NYLL-CHrCaracterísticas de diseño

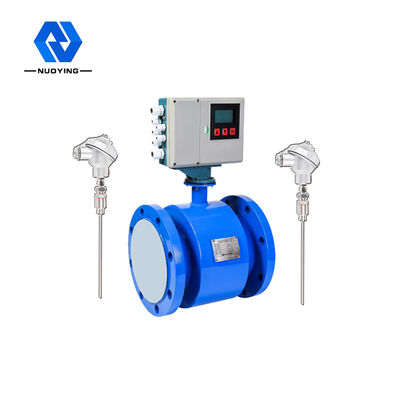

◎ Medición de frío y calor: el convertidor tiene la función de medir directamente frío y calor y está equipado con 2 Pt1000 estándar. No necesita estar equipado con totalizador de flujo de frío y calor para facilitar la instalación y reducir el coste de compra e instalación.
Alta confiabilidad: Después de rigurosas pruebas como EMC, seguridad, alta y baja temperatura, que son superiores a los estándares nacionales GB/T17616, GB/2423, GB/T16499.
◎ Respuesta rápida: utilice 32BitMCU, 24BitADC y un algoritmo de filtrado optimizado, respuesta rápida, datos de medición precisos y estables, adecuados para medición y control cuando el equipo coincide.
◎ Electrodo de conexión a tierra: tecnología patentada NONCON, que forma un equilibrio de medición en la sección de medición y elimina el error de medición causado por una conexión a tierra deficiente para garantizar la precisión de la medición a largo plazo. No es necesario equiparlo con un anillo de puesta a tierra para reducir los costos de material e instalación.

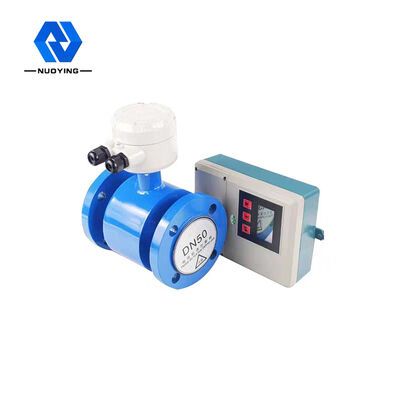

◎ Tecnología IP68 separada: use tecnología de diseño IP68 especialmente detallada, use sellador IP68 especial importado, cable IP68 especial y diseño de sello IP68 múltiple para evitar la condensación del sensor IP68 separado.
◎ Alta relación señal-ruido: el sensor utiliza tecnología de alta relación señal-ruido. El convertidor utiliza piezas y tecnología de diseño silenciosas y de alta precisión para facilitar la medición del flujo mínimo.
◎ Diseño de bajo consumo; Diseño optimizado del circuito de excitación, el consumo de energía se reduce más de 3 veces en comparación con los caudalímetros electromagnéticos convencionales y puede lograr un ahorro de energía en una gran cantidad de aplicaciones.
◎ Pantalla china: utilice la pantalla LCD china para una fácil comprensión y operación
◎ Tecnología de suministro de energía optimizada: utilice un diseño de suministro de energía optimizado, tecnología madura y confiable, alta eficiencia de conversión y uso confiable a largo plazo.

◎ Cableado rápido: utilice el bloque de terminales de la mejor marca internacional, que es rápido, conveniente y confiable, para garantizar una medición estable y confiable a largo plazo.
◎ Señal de salida: equipada con RS-485 estándar, (4-20) mA, frecuencia/pulso, respuesta de salida rápida y el puerto cuenta con medidas de protección como protección contra rayos.
