Datos del producto:
|
| Modelos de productos: | NYCSUL-503 | Aplicación tipica: | líquido (sin agitación, espuma, etc.) |
|---|---|---|---|
| Interfaz de presión de proceso: | - 0.1~0.1MPa | Fuente de alimentación: | 24 VCC |
| Precisión de temperatura: | -20~+70℃ | Precisión de la medición: | <0,25% (rango de medición<20m),<0,5% (rango de medición>20m) |
| Modo de visualización: | nivel de líquido y distancia (altura en vacío) | Rango de medición: | los 0-20m |

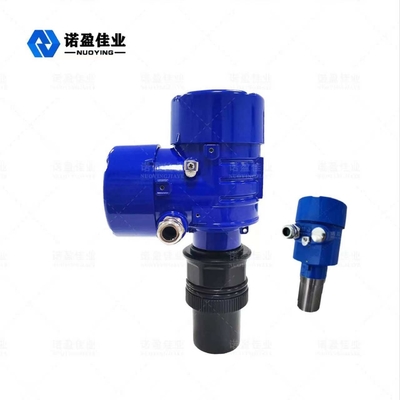

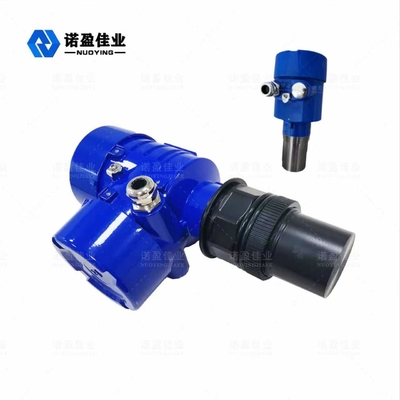

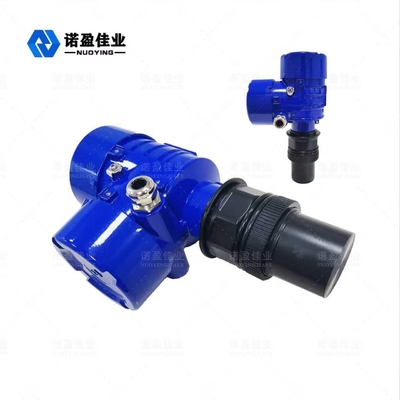

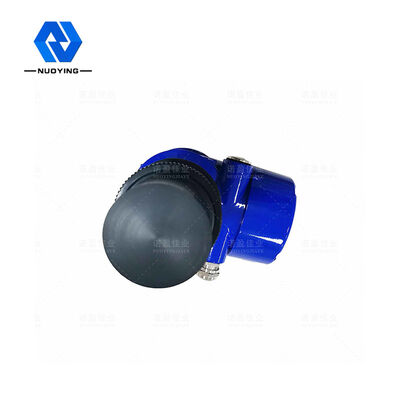

NYCSUL-503 Medidor de nivel ultrasónico de gran potencia y alta sensibilidad
NYCSUL-503Medidor de nivel ultrasónico Principio de funcionamiento
El medidor de nivel ultrasónico está instalado en la parte superior del contenedor, bajo el control de la unidad electrónica, el detector transmite el pulso ultrasónico para medir el objeto, la superficie del objeto reflejada por la onda acústica y parte del eco reflejado es recibido por la sonda, convertido en señal eléctrica, de acuerdo con la diferencia de tiempo ultrasónica desde la transmisión hasta la re-recepción y la velocidad conocida del sonido para determinar el cambio de nivel, señal de microondas a través del procesamiento del dispositivo electrónico, esto finalmente se convierte en señales eléctricas asociado al nivel.
| Aplicación tipica | líquido (sin agitación, espuma, volatilización, etc.) |
| Modelos de productos | NYCSUL-503 |
| Tipo de sonda | integrado, dividido, a prueba de explosiones, anticorrosión y a prueba de explosiones |
| Material de la antena | PP,PVC,PTFE,304 |
| Rango de medición | 0~20m |
| Precisión de la medición | <0,25 % (rango de medición <20 m), <0,5 % (rango de medición> 20 m) |
| Temperatura de proceso | -20～+70℃ |
| Presión de proceso | - 0.1~0.1MPa (presión normal) |
| Proceso de conexión | rosca, brida (opcional) |
| Fuente de alimentación | 24 VCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus… |
| Modo de visualización | nivel de líquido y distancia (altura en vacío) |
| Configuración de salida | ajuste de límite superior, ajuste de límite inferior |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia ll CT6 Ga, Exib II BT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!

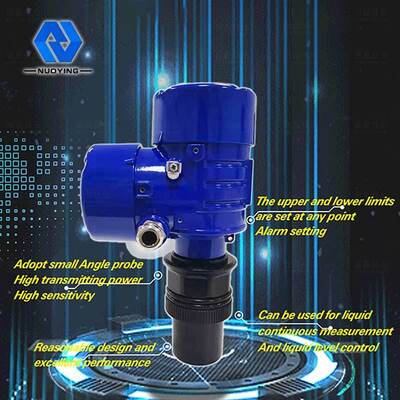

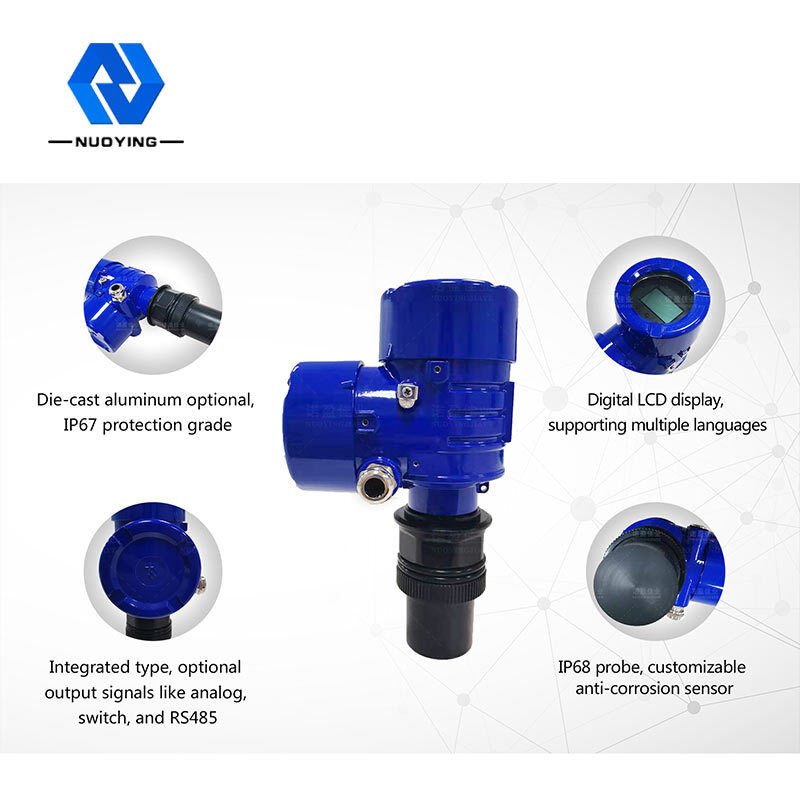

NYCSUL-503Medidor de nivel ultrasónicoCaracteristicas de diseño
Diseño razonable, excelente rendimiento, estructura simple, fácil instalación y otras características.
Sonda ultrasónica de pequeño ángulo, alta potencia de transmisión y alta sensibilidad.
Cualquier punto de configuración de límite superior e inferior, configuración de alarma, se puede utilizar para la medición continua de líquidos y el control del nivel de líquidos.
