Datos del producto:
|
| Gama de medición: | 0-10m | Gama de frecuencia: | 40KHz、 100KHz |
|---|---|---|---|
| Explosión-proofgrade: | ExiaCT6Ⅱ GA | Clase de la protección: | IP65, IP67 |
| Exhibición: | LCD | Determinación de salida: | Ajuste del límite superior, ajuste de un límite más bajo |
| Modo de visualización: | Nivel líquido, distancia (altura vacía) | Temperatura de proceso: | -20~+70℃ |
| Alta luz: | Transductor de nivel ultrasónico IP65,Intelectualización del transductor de nivel ultrasónico,sensor de nivel de tanque de aceite ultrasónico IP65 |
||

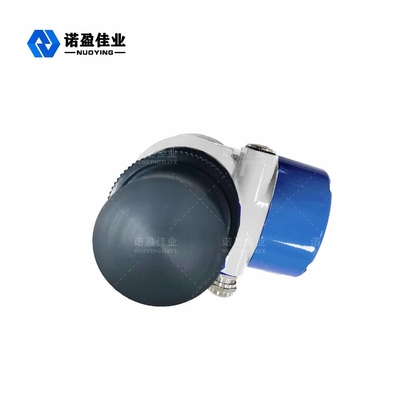

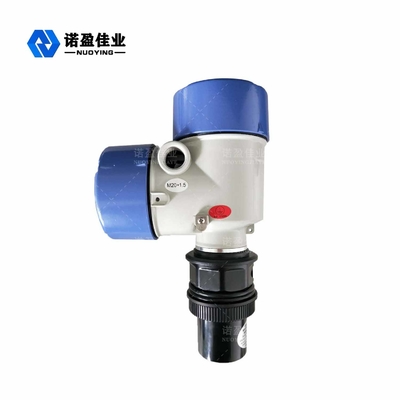

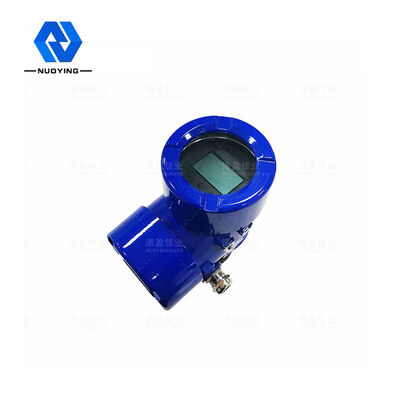

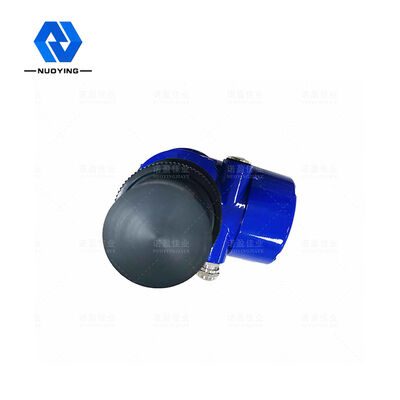

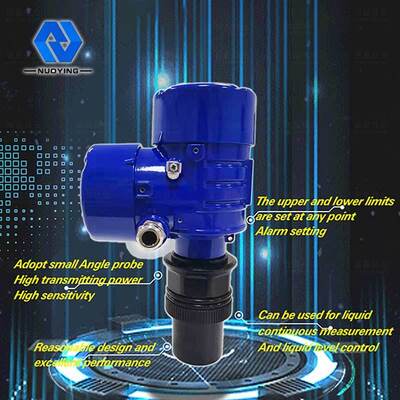

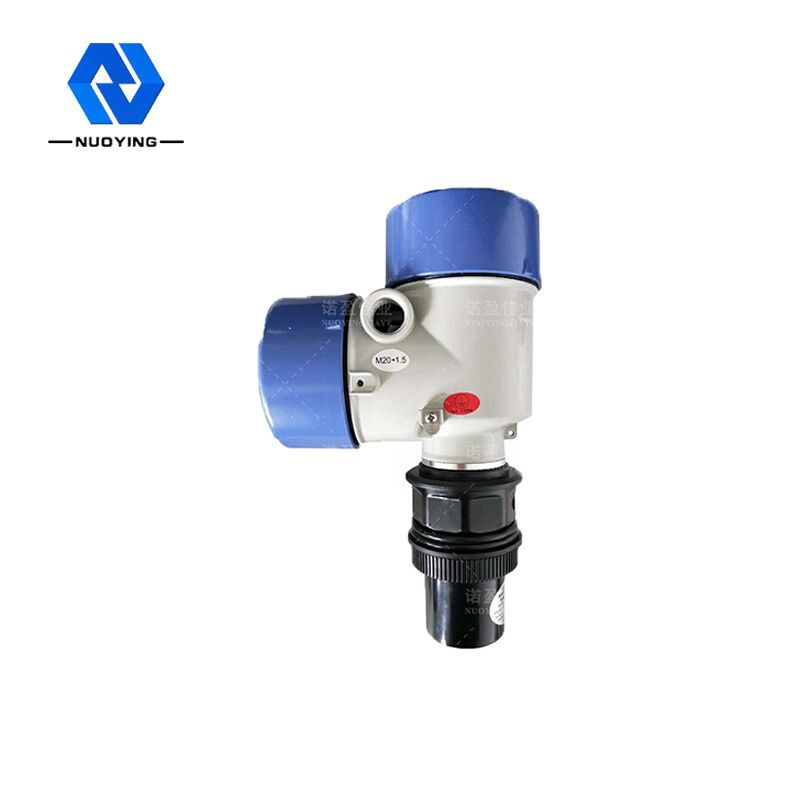

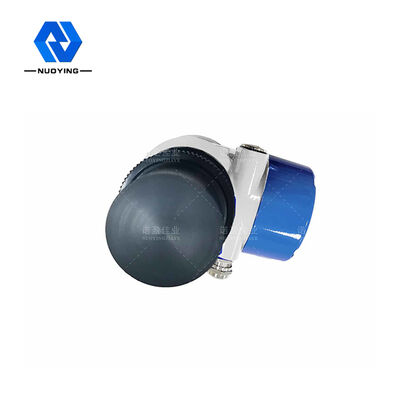

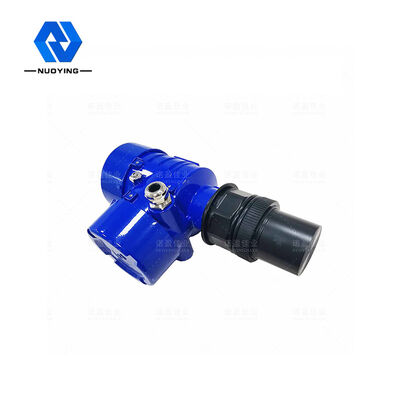

Transmisor de nivel ultrasónico
El medidor de nivel ultrasónico es un medidor de nivel digital controlado por microprocesador.En la medición del pulso ultrasónico realizado por el sensor (transductor), las ondas de sonido después de la reflexión de la superficie del líquido por el mismo sensor que recibe, el cristal piezoeléctrico se convierte en señales eléctricas, y las ondas de sonido entre la transmisión y la recepción del tiempo para calcular el sensor a la distancia medida en la superficie del líquido.Debido al uso de la medición sin contacto, el medio medido es casi ilimitado, puede usarse ampliamente en una variedad de mediciones de altura de materiales líquidos y sólidos.
Transmisor de nivel ultrasónicoParámetro técnico
| Aplicación tipica | Medición de nivel de líquido |
| Rango de frecuencia | 40 KHz,100 KHz |
| tipo de sonda | Integrado |
| Material de la sonda | PP/PVC/PTFE/304 (opcional) |
| Rango de medición | 0～20m |
| Precisión de medición | ＜0.25%(Rango＜20m) |
| Ángulo de medición | 10° |
| Fuente de alimentación | 24 VCC,220 VCA |
| Temperatura de proceso | (-20-70℃) |
| Presión de proceso | Presión normal |
| Proceso de conexión | Rosca, brida, soporte de montaje (opcional) |
| Salida de señal | 4...20mA/HART/RS485... |
| Modo de visualización | Nivel de líquido, distancia (altura en vacío) |
| Configuración de salida | Ajuste de límite superior, ajuste de límite inferior |
| Mostrar | LCD |
| Material de la cáscara | Polipropileno/Aluminio |
| clase de protección | IP65,IP67 |
| A prueba de explosiones | exiaⅡCT6Ga |
Nota: personalizado bajo demanda
Transmisor de nivel ultrasónicoPrincipio de instalación
El punto ciego del medidor de nivel ultrasónico debe tenerse en cuenta al instalar el medidor de nivel ultrasónico.Cuando el nivel de líquido entra en el área ciega, el medidor de nivel ultrasónico no puede medir el nivel de líquido, por lo que al determinar el rango del medidor de nivel ultrasónico, debe reservar un margen de 50 cm, instalación, la sonda debe estar unos 50 cm más alta que el nivel más alto .De esta forma, podemos garantizar el control preciso del nivel de líquido y la seguridad del medidor de nivel ultrasónico.
En el uso real, debido a una instalación incorrecta, el indicador de nivel se sumergió por completo en el agua, lo que provocó un daño completo en el indicador de nivel, por lo que es necesario considerar el valor de nivel más alto del líquido medido.
Se debe prestar atención a la instalación de maquinaria: cuando la instalación debe ser perpendicular a la superficie de prueba, evite usarla para medir las propiedades de la espuma de los objetos, evite instalarla en la distancia que mide la distancia de la superficie es menor que la distancia del área ciega (punto ciego: cada producto tendrá un estándar, junto con el producto), se debe considerar el haz para evitar que el material de bloqueo no cumpla con el riego y la pared del recipiente, la detección de sólidos a granel debe ajustar la posición de la sonda, reducir el error de medición.
