Datos del producto:
|
| Gama de medición: | 0-10m | Gama de frecuencia: | 40KHz、 100KHz |
|---|---|---|---|
| Explosión-proofgrade: | ExiaCT6Ⅱ GA | Clase de la protección: | IP65, IP67 |
| Exhibición: | LCD | Determinación de salida: | Ajuste del límite superior, ajuste de un límite más bajo |
| Modo de visualización: | Nivel líquido, distancia (altura vacía) | Temperatura de proceso: | -20~+70℃ |
| Alta luz: | Transmisor llano ultrasónico IP67,sensor llano ultrasónico 100KHz,sensor llano ultrasónico 40KHz para el tanque de agua |
||
Medida material del contacto del PVC de Intellectualization del transmisor llano ultrasónico llano de la medida no

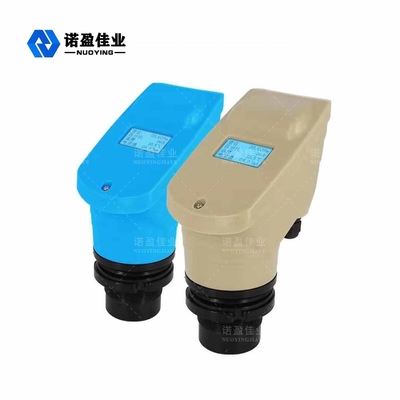

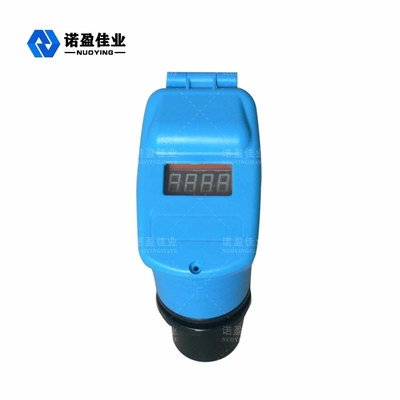

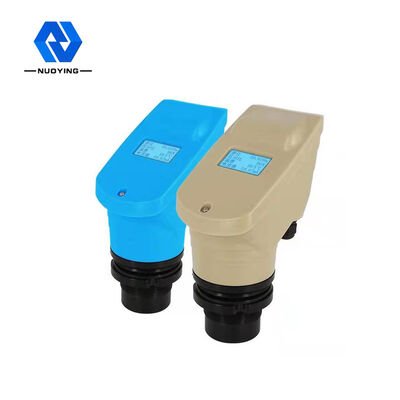

Transmisor llano ultrasónico
El metro llano ultrasónico es un metro llano digital controlado por el microprocesador. En la medida del pulso ultrasónico hecha por el sensor (transductor), las ondas acústicas después de la reflexión superficial líquida por el mismo sensor que recibe, por el cristal piezoeléctrico son convertidas en señales eléctricas, y por las ondas acústicas entre transmitir y la recepción de hora de calcular el sensor a la distancia medida en la superficie del líquido. Debido al uso de la medida sin contacto, el medio medido es casi ilimitado, puede ser ampliamente utilizado en una variedad de medida material líquida y sólida de la altura.
Parámetro técnico del transmisor llano ultrasónico
| Uso típico | Medida llana líquida |
| Gama de frecuencia | 40KHz, 100KHz |
| Tipo de la punta de prueba | Integrado |
| ProbeMaterial | PP/PVC/PTFE/304 (opcional) |
| Gama de medición | 0~los20m |
| Accura de la medida | <0,25%(gama los <20m) |
| Measuringangle | 10° |
| Fuente de alimentación | 24VDC, 220VAC |
| Temperatura de proceso | (-20-70℃) |
| Presión de proceso | Presión normal |
| Conexión de proceso | Hilo, reborde, montaje del soporte (opcional) |
| Salida de la señal | 4… 20mA/HART/RS485… |
| Modo de visualización | Nivel líquido, distancia (altura vacía) |
| Determinación de salida | Ajuste del límite superior, ajuste de un límite más bajo |
| Exhibición | LC D |
| Material de Shell | Polipropileno/aluminio |
| Clase de la protección | IP65, IP67 |
| Explosión-proofgrade | ExiaCTⅡ 6 GA |
Nota: modificado para requisitos particulares a pedido
Principio de medida llano ultrasónico del transmisor
El metro llano ultrasónico está instalado en el top del envase. Bajo el control de la unidad electrónica, la punta de prueba emite un haz de pulsos ultrasónicos al objeto que se medirá, la onda acústica es reflejada por la superficie del objeto, y la parte del eco reflejado es recibida por la punta de prueba y convirtió en una señal eléctrica, que se retransmite según la onda ultrasónica. La diferencia de tiempo a la re-recepción y la velocidad del sonido sabida se utilizan para determinar el cambio del nivel material. La señal de la microonda es procesada por el dispositivo electrónico y finalmente convertida en una señal eléctrica relacionada con el nivel material.
