Datos del producto:
|
| Material de la antena: | 、 304 DEL、 PTFE DEL PVC DEL、 DE LOS PP | Aplicación tipica: | Líquido |
|---|---|---|---|
| Interfaz de presión de proceso: | - 0.1~0.1MPa (presión normal) | Precisión de temperatura: | -20~+70℃ |
| Fuente de alimentación: | 24 VCC | Modelos de productos: | NYCSUL-502 |
| Proceso de conexión: | Rosca, Brida (opcional) | Rango de medición: | los 0-40m |

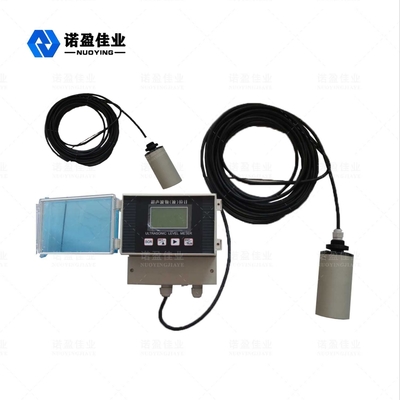

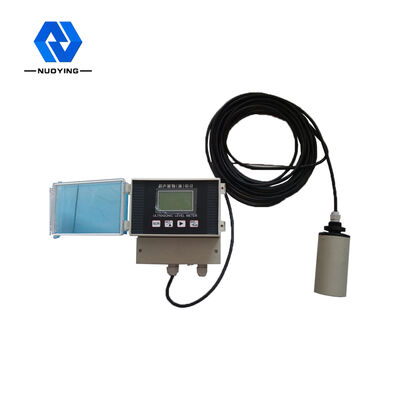

Medidor de nivel ultrasónico inteligente sin contacto NYCSUL-502
NYCSUL-502Medidor de nivel ultrasónico Principio de funcionamiento
El medidor de nivel ultrasónico se instala en la parte superior del contenedor, bajo el control de la unidad electrónica, la sonda emite un haz de pulsos ultrasónicos al objeto a medir, las ondas sonoras se reflejan en la superficie del objeto, parte de el eco reflejado es recibido por la sonda y convertido en una señal eléctrica, según la diferencia de tiempo entre las ondas ultrasónicas de la emisión que se va a volver a recibir y la velocidad conocida del sonido para determinar el cambio de nivel, la señal de microondas es procesada por la unidad electrónica y finalmente se convierte en una señal relacionada con el nivel. El dispositivo electrónico procesa la señal de microondas y la convierte en una señal eléctrica relacionada con el nivel.

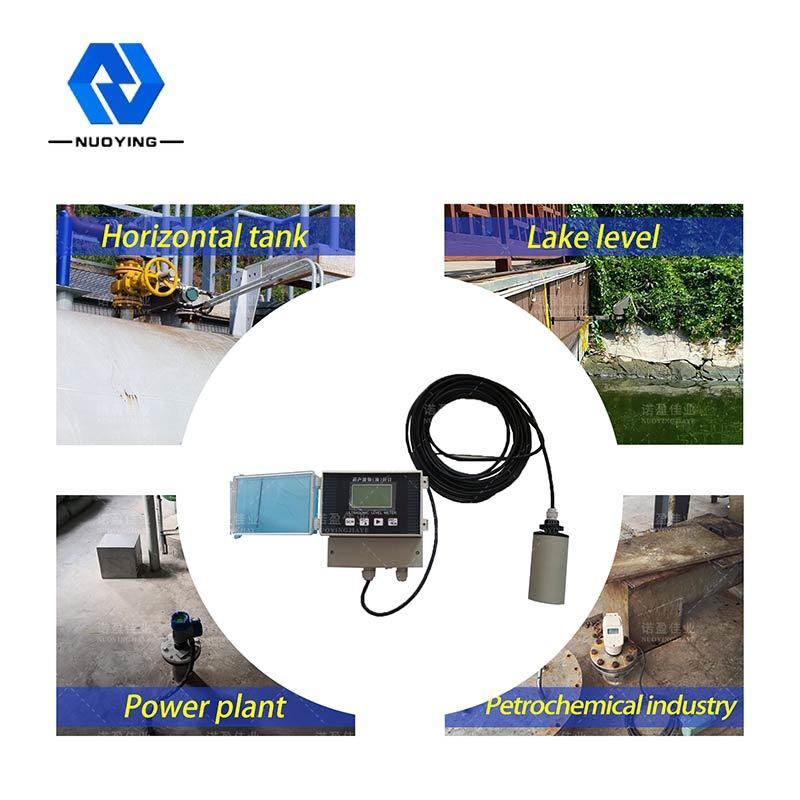

| Aplicación tipica | líquido (sin agitación, espuma, volatilización, etc.) |
| Modelos de productos | NYCSUL-502 |
| Tipo de sonda | integrado, dividido, a prueba de explosiones, anticorrosión y a prueba de explosiones |
| Material de la antena | PP,PVC,PTFE,304 |
| Rango de medición | 0~40m |
| Precisión de la medición | <0,25 % (rango de medición <20 m), <0,5 % (rango de medición> 20 m) |
| Temperatura de proceso | -20～+70℃ |
| Presión de proceso | - 0.1~0.1MPa (presión normal) |
| Proceso de conexión | rosca, brida (opcional) |
| Fuente de alimentación | 24 VCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus… |
| Modo de visualización | nivel de líquido y distancia (altura en vacío) |
| Configuración de salida | ajuste de límite superior, ajuste de límite inferior |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia ll CT6 Ga, Exib II BT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!

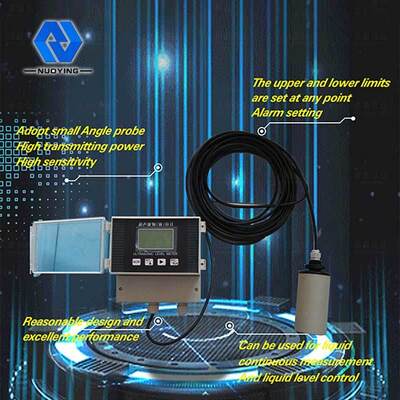

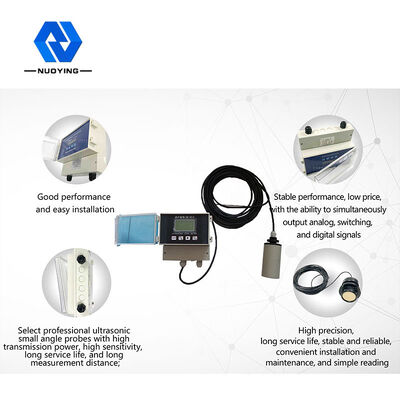

NYCSUL-502Medidor de nivel ultrasónicoCaracteristicas de diseño
Diseño razonable, excelente rendimiento, estructura simple, fácil instalación, etc.
Sonda de pequeño ángulo para ondas ultrasónicas, alta potencia de emisión y alta sensibilidad.
Cualquier ajuste de límite superior e inferior de punto, ajuste de alarma, se puede utilizar para la medición continua de líquidos y el control de nivel.
