Datos del producto:
|
Material de la antena: | 、 304 DEL、 PTFE DEL PVC DEL、 DE LOS PP | Aplicación tipica: | líquido (sin agitación, espuma, volatilización, etc.) |
---|---|---|---|
Interfaz de presión de proceso: | - 0.1~0.1MPa (presión normal) | Precisión de temperatura: | -20~+70℃ |
Modelos de productos: | NYCSUL-501 | Tipo de la punta de prueba: | Integrado |
Determinación de salida: | Ajuste del límite superior, ajuste de un límite más bajo | Rango de medición: | los 0-20m |

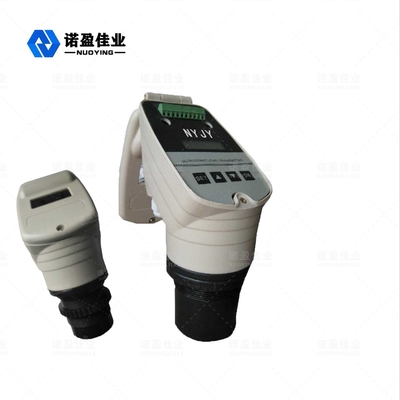

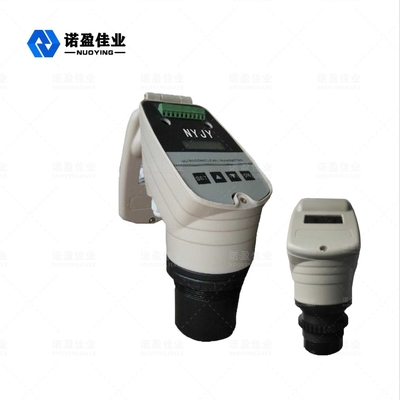

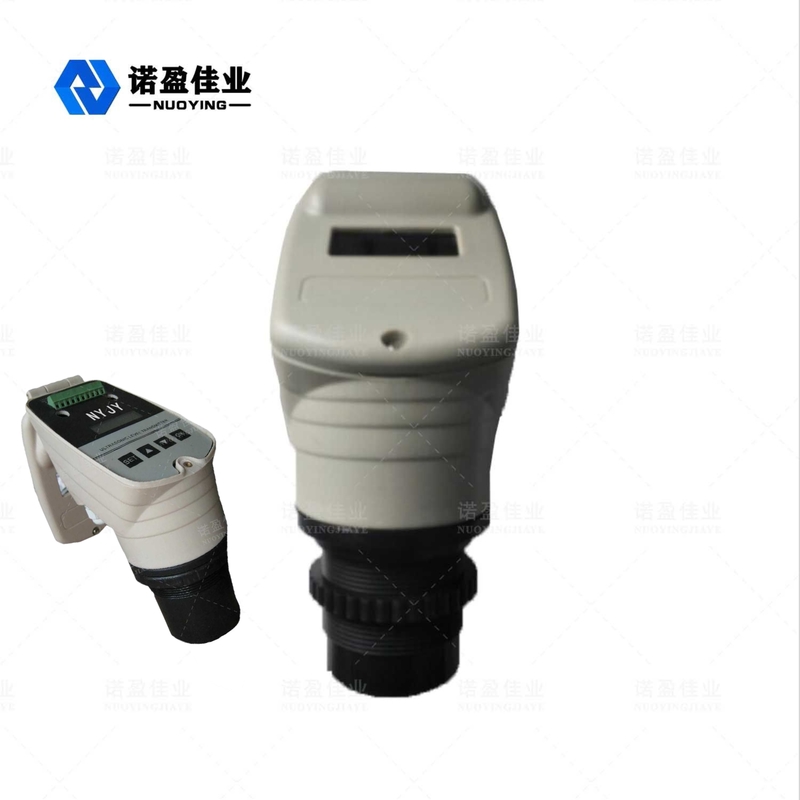

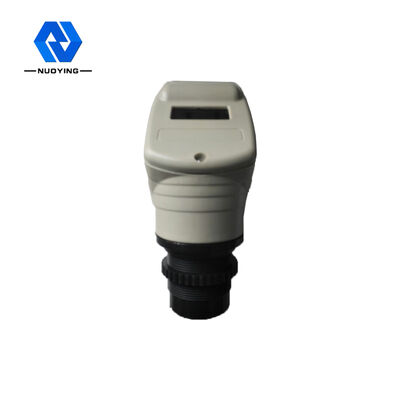

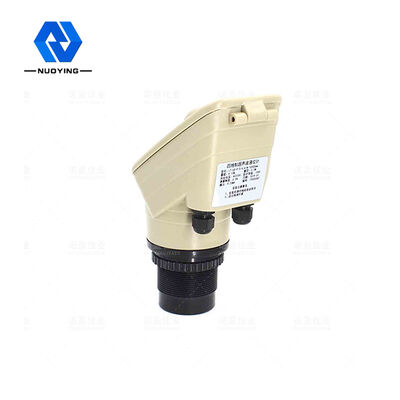

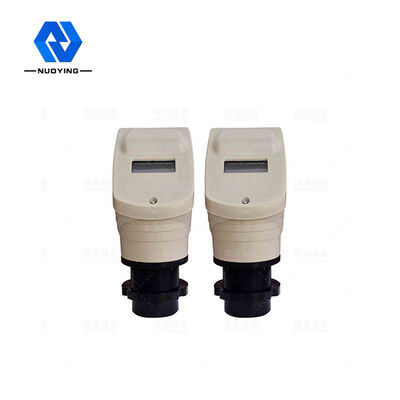

Medidor de nivel ultrasónico de excelente rendimiento NYCSUL-501
NYCSUL-501Medidor de nivel ultrasónico Principio de funcionamiento
El indicador de nivel ultrasónico está instalado en la parte superior del contenedor.Bajo el control de la unidad electrónica, la sonda envía un haz de pulso ultrasónico al objeto a medir.La onda de sonido se refleja en la superficie del objeto y parte del eco reflejado es recibido por la sonda y convertido en señales eléctricas.El cambio de nivel se determina según la diferencia de tiempo entre la transmisión de la onda ultrasónica y la recepción de la onda ultrasónica y la velocidad del sonido conocida.La señal de microondas es procesada por el dispositivo electrónico. Finalmente, se convierte en señales eléctricas relacionadas con el nivel del material.
Aplicación tipica | líquido (sin agitación, espuma, volatilización, etc.) |
Modelos de productos | NYCSUL-501,NYCSUL-502,NYCSUL-503 |
Tipo de sonda | integrado, dividido, a prueba de explosiones, anticorrosión y a prueba de explosiones |
Material de la antena | PP,PVC,PTFE,304 |
Rango de medición | 0~20m (integrado), 0~40m (separado), |
Precisión de la medición | <0,25 % (rango de medición <20 m), <0,5 % (rango de medición> 20 m) |
Temperatura de proceso | -20~+70℃ |
Presión de proceso | - 0.1~0.1MPa (presión normal) |

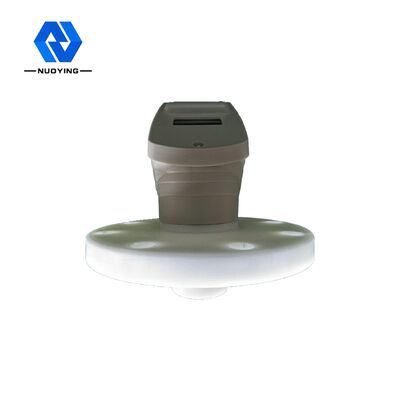

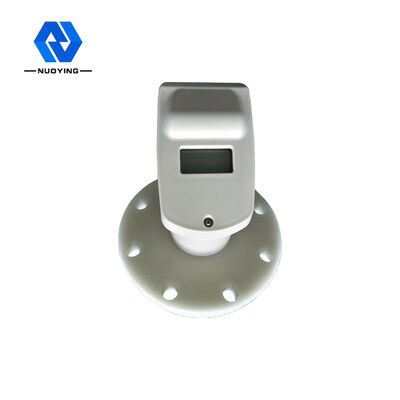

Proceso de conexión | rosca, brida (opcional) |
Fuente de alimentación | 24 VCC |
Salida de señal | 4...20mA/HART/RS485/Modbus… |
Modo de visualización | nivel de líquido y distancia (altura en vacío) |
Configuración de salida | ajuste de límite superior, ajuste de límite inferior |
Grado de protección | IP65, IP67, IP68 (opcional) |
Grado a prueba de explosiones | Exia ll CT6 Ga, Exib II BT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
NYCSUL-501Medidor de nivel ultrasónicoCaracteristicas de diseño
◎ Diseño razonable, excelente rendimiento, estructura simple, instalación conveniente, etc.

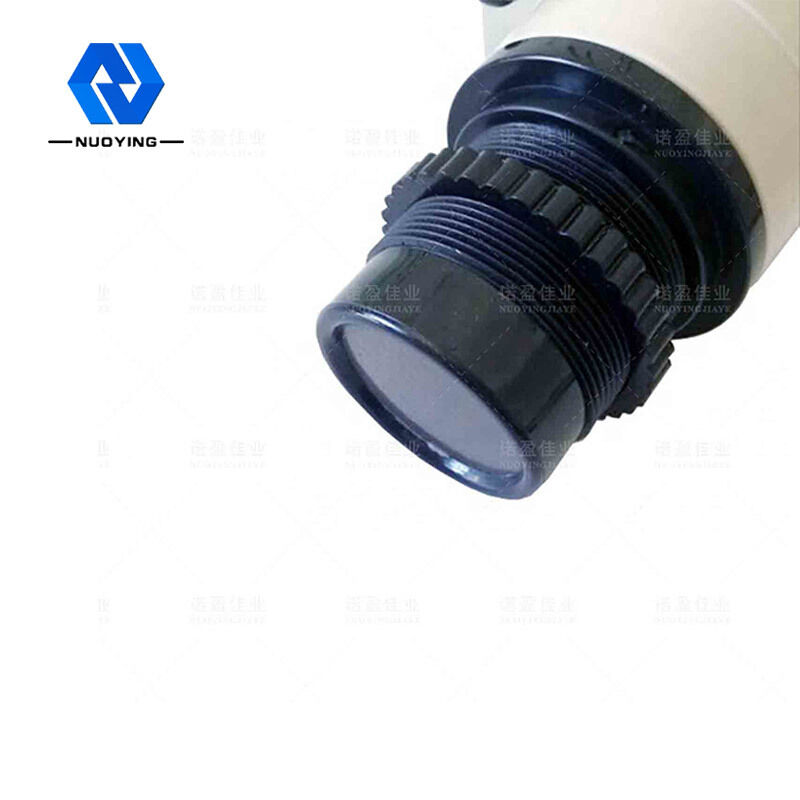

◎ La sonda de ángulo pequeño se utiliza para ondas ultrasónicas, con alta potencia de transmisión y alta sensibilidad;
◎ La configuración de límite superior e inferior y la configuración de alarma en cualquier punto se pueden usar para la medición continua de líquidos y el control del nivel de líquidos.
