Datos del producto:
|
| Interfaz de presión de proceso: | -0.1~4.0Mpa | salida de la señal: | 4… 20mA/HART/RS485/Modbus |
|---|---|---|---|
| Tipo de antena: | Cable flexible, varilla dura | Aplicación tipica: | Líquido, polvo, sólido |
| Modelos de productos: | NYSP-M22 | Material de la antena: | PTFE, 304, 316 |
| Precisión de temperatura: | -40~+130℃ | Rango de medición: | 3m, 20m |

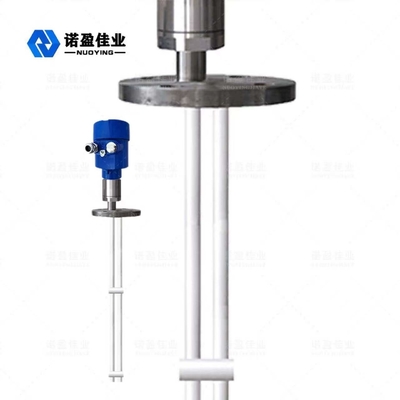

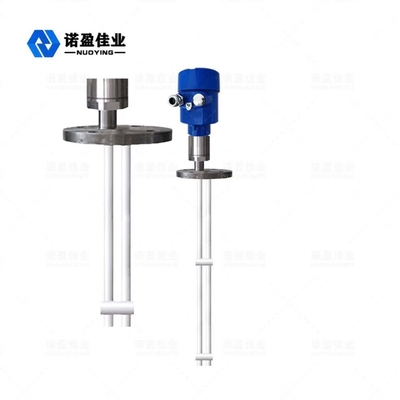

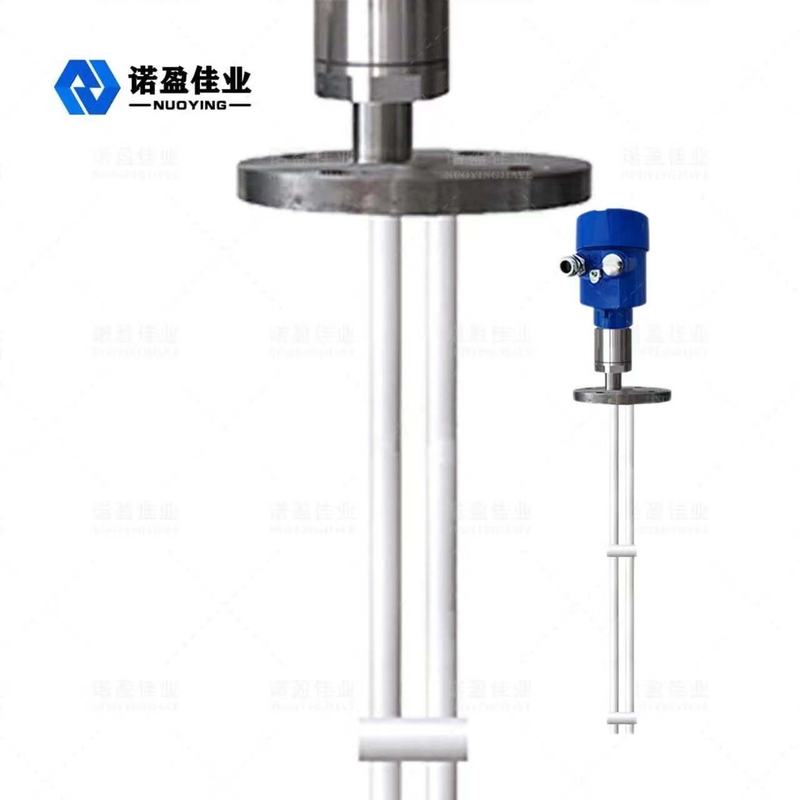

NYSP-M22 Medidor de nivel de aplicaciones de rango amplio de alta sensibilidad RF
NYSP-M22 Principio de funcionamiento del medidor de nivel de admitancia de RF
El medidor de nivel de líquido de admitancia de RF es un producto de medición de nivel de líquido continuo basado en el principio de admitancia de RF.El producto tiene las ventajas de alta estabilidad, alta sensibilidad y amplio rango de aplicación.En comparación con el medidor de nivel de líquido de capacitancia tradicional, el diseño modular puede hacer que la configuración del instrumento sea simple y conveniente.Después de la configuración, se puede usar normalmente y sin mantenimiento de por vida.Permite a los usuarios comprender intuitivamente el funcionamiento del equipo y solucionar los problemas de manera oportuna.También es seguro y confiable en ocasiones industriales complejas.
La tecnología de medición de conductividad por radiofrecuencia es una tecnología de medición de nivel de líquido con ventajas únicas.Aunque este concepto es muy similar a la tecnología de medición de capacitancia general, la tecnología de conducción de RF agrega un circuito de blindaje de accionamiento y un circuito de corte a la unidad electrónica, lo que permite la medición independiente de la impedancia y la resistencia de capacitancia.La ley física calcula que la impedancia de cualquier suspensión es igual a la resistencia capacitiva de cualquier suspensión, por lo que la influencia de la suspensión puede medirse por el cambio de fase del circuito oscilante y eliminarse de la salida total.
La sonda del medidor de conductividad de radiofrecuencia está instalada en el tanque de almacenamiento y la señal de radiofrecuencia causada por el cambio de potencial se obtiene a través de la sonda.La cubierta de la unidad de sonda puede evitar que la corriente RF forme un bucle a través del material suspendido, lo que garantiza la precisión de la medición del instrumento.
|
Aplicación tipica |
Líquido, polvo, sólido |
| Modelos de productos |
NYSP-M22 |
| Tipo de antena | Cable flexible, varilla dura |
| Material de la antena | PTFE, 304, 316 |
| Rango de medición | 0 ~ 20 m (se pueden medir cientos de metros para pozos profundos, personalizados) |
| Precisión de la medición | 0,05% ~ 0,1% G.S |
| Fuente de alimentación | 24 VCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Temperatura de proceso | -40~+130℃ |
| Presión de proceso | -0.1～4.0MPa |
| Proceso de conexión | Rosca, brida (opcional) |
| Interfaz eléctrica | M20 × 1.5, ½ "NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
|
Grado a prueba de explosiones |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
NYSP-M22 Características de diseño del medidor de nivel de admitancia de RF
El diseño único del circuito de protección de conducción de material antisuspensión puede mejorar el rendimiento de los materiales antisuspensión.
Rango de poder.13~35V CC
Temperatura de proceso de la sonda adaptable: 100 ℃ ~ 800 ℃
Ninguna medida ciega no se puede aplicar a la medida horizontal de 12 cm o incluso varios cm
El rango de medición máximo puede ser de varios cientos de metros o incluso de varios cientos de metros
La medición de interfaz de materiales viscosos es la mayor ventaja del instrumento.
Salida estable y confiable, resistente a la harina, rugosidad, vapor, cristalización y deposición de cera
Sin mantenimiento, piezas sin movimiento, piezas sin desgaste, limpieza irregular, mantenimiento y puesta en marcha
