Datos del producto:
|
| Interfaz de presión de proceso: | -0.1~4.0Mpa | salida de la señal: | 4… 20mA/HART/RS485/Modbus |
|---|---|---|---|
| Tipo de antena: | Cable flexible, varilla dura, varilla dura aislada en ambos extremos | Aplicación tipica: | Líquido, polvo, sólido |
| Modelos de productos: | NYSP-M21 | Material de la antena: | PTFE, 304, 316 |
| Precisión de temperatura: | -40~+130℃ | Rango de medición: | 3m, 20m |

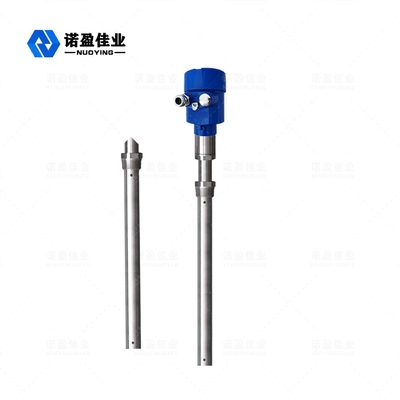

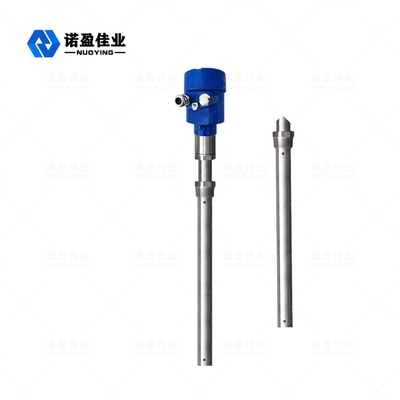

Medidor de nivel de tecnología de medición de nivel único RF NYSP-M21
NYSP-M21 Principio de funcionamiento del medidor de nivel de admitancia de RF
El medidor de nivel de admitancia de RF es un producto de medición de nivel continuo basado en el principio de admitancia de RF.El producto tiene las ventajas de alta estabilidad, alta sensibilidad y amplia aplicación.En comparación con el medidor de nivel capacitivo tradicional, el diseño modular se puede usar para configurar el instrumento de manera simple y conveniente.Una vez que se completa la configuración, se puede usar normalmente y sin mantenimiento de por vida.Permite a los usuarios comprender intuitivamente el funcionamiento del equipo y tratar los problemas de manera oportuna.También es seguro y confiable en ocasiones industriales complejas.
La tecnología de medición de conductividad por radiofrecuencia es una tecnología de medición de nivel de líquido con ventajas únicas.Aunque este concepto es muy similar a la tecnología de medición de capacitancia general, la tecnología de conducción de RF agrega un circuito de blindaje de accionamiento y un circuito de corte a la unidad electrónica, lo que permite la medición independiente de la impedancia y la resistencia de capacitancia.La ley física calcula que la impedancia de cualquier suspensión es igual a la resistencia de capacitancia de cualquier suspensión, por lo que la influencia de la suspensión puede medirse por el cambio de fase del circuito oscilante y eliminarse de la salida total.

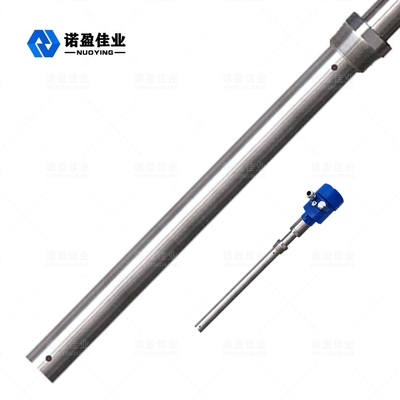

La sonda del medidor de conductividad de radiofrecuencia se instala en el tanque de almacenamiento y la señal de radiofrecuencia causada por el cambio de potencial se obtiene a través de la sonda.La cubierta de la unidad de sonda puede evitar que la corriente de RF gire para formar un bucle a través del material suspendido, lo que garantiza la precisión de la medición del instrumento.
|
Aplicación tipica |
Líquido, polvo, sólido |
| Modelos de productos |
NYSP-M21 |
| Tipo de antena | Cable flexible, varilla dura,Varilla dura aislada en ambos extremos |
| Material de la antena | PTFE, 304, 316 |
| Rango de medición | 0 ~ 20 m (se pueden medir cientos de metros para pozos profundos, personalizados) |
| Precisión de la medición | 0,05% ~ 0,1% G.S |
| Fuente de alimentación | 24 VCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Temperatura de proceso | -40~+130℃ |
| Presión de proceso | -0.1～4.0MPa |
| Proceso de conexión | Rosca, brida (opcional) |
| Interfaz eléctrica | M20 × 1.5, ½ "NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
NYSP-M21 Características de diseño del medidor de nivel de admitancia de RF
El material antisuspensión único impulsa el diseño del circuito de protección y puede mejorar la capacidad del material antisuspensión.
Rango de poder.13 ~ 35vcc
Sonda adaptativa de temperatura de proceso.- 100 ℃ ~ 800 ℃
No se pueden aplicar medidas ciegas a medidas horizontales de 12 centímetros o incluso de unos pocos centímetros.
El rango máximo de medición puede ser de cientos de metros o incluso cientos de metros
La medición de interfaz de materiales viscosos es la mayor ventaja del instrumento.
Salida estable y confiable, resistente a la harina, áspero, vapor de agua, cristal, hundimiento de cera
No mantenga, no mueva piezas, no sea fácil de usar, no limpie, mantenga ni depure regularmente
