Datos del producto:
|
| salida de la señal: | 4… 20mA/HART/RS485/Modbus | Interfaz de presión de proceso: | -0.1~4.0Mpa |
|---|---|---|---|
| Aplicación tipica: | Líquido, polvo, sólido, interfaz de materiales viscosos | Modelos de productos: | NYSP-M19 |
| Tipo de antena: | Cable flexible, cable flexible aislado, varilla dura | Material de la antena: | PTFE, 304, 316 |
| Precisión de la temperatura del proceso: | -40~+130℃ | Rango de medición: | 0~20m |

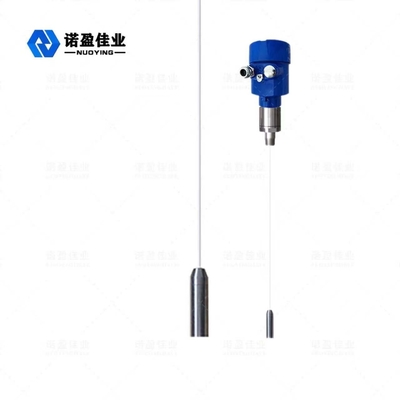

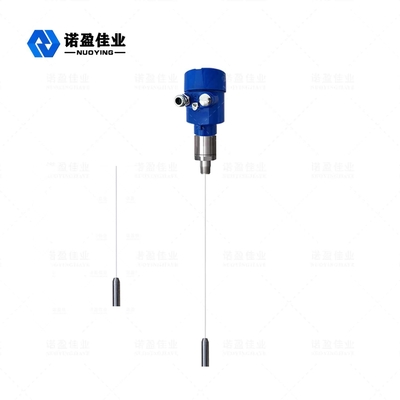

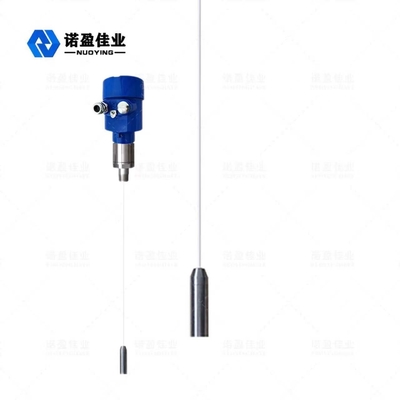

Medidor de nivel de medición de interfaz de materiales viscosos de admitancia de RF NYSP-M19
NYSP-M19 Principio de funcionamiento del medidor de nivel de admitancia de RF
El nivel de inclusión de RF es un producto de medición de nivel continuo basado en el principio de inclusión de RF.Este producto tiene las ventajas de alta estabilidad, alta sensibilidad y amplia aplicación.En comparación con la etapa de capacitor convencional, utiliza un diseño modular y se puede configurar fácilmente como instrumentos.Una vez completada la configuración, se puede usar normalmente y se puede mantener de por vida.Utiliza el hogar para visualizar las operaciones y tratar los problemas de manera oportuna.También es seguro y fiable en entornos industriales complejos.
La tecnología de medición de conductividad Rf es una tecnología de medición de nivel con ventajas únicas.Aunque el concepto es muy similar a las técnicas generales de medición de capacitancia, las técnicas de conducción de RF agregan un circuito de blindaje de accionamiento y un circuito de corte a la unidad electrónica, lo que permite la medición independiente de la impedancia y la resistencia de capacitancia.Las leyes de la física calculan que la impedancia de cualquier suspensión y la resistencia de capacitancia de cualquier suspensión son iguales, por lo que el efecto de la suspensión puede medirse por el cambio de fase del circuito oscilante y eliminarse de la salida total.
La sonda del medidor de conductividad de RF se instala en el tanque de almacenamiento y la señal de RF provocada por el cambio de potencial eléctrico se obtiene a través de la sonda.La cubierta de transmisión de la sonda evita que la corriente de RF se desvíe a través del material de suspensión para formar un anillo, lo que garantiza la precisión de la medición del instrumento.
|
Aplicación tipica |
Líquido, polvo, sólido,Interfaz de materiales viscosos |
| Modelos de productos |
NYSP-M19 |
| Tipo de antena | Cable flexible, cable flexible aislado, varilla dura |
| Material de la antena | PTFE, 304, 316 |
| Rango de medición | 0 ~ 20 m (se pueden medir cientos de metros para pozos profundos, personalizados) |
| Precisión de la medición | 0,05% ~ 0,1% G.S |
| Fuente de alimentación | 24 VCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Temperatura de proceso | -40~+130℃ |
| Presión de proceso | -0.1～4.0MPa |
| Proceso de conexión | Rosca, brida (opcional) |
| Interfaz eléctrica | M20 × 1.5, ½ "NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
NYSP-M19 Características de diseño del medidor de nivel de admitancia de RF
El exclusivo material antisuspensión impulsa el diseño del circuito de blindaje, lo que mejora la capacidad del material antisuspensión.
Rango de poder.13 ~ 35vcc
Sonda adaptativa de temperatura de proceso.- 100 ℃ ~ 800 ℃
Las medidas de ángulo muerto no se pueden aplicar a medidas horizontales de 12 centímetros o incluso de unos pocos centímetros.
El rango máximo de medición puede ser de cientos de metros o incluso cientos de metros
La medición de interfaz de materiales viscosos es la mayor ventaja del instrumento.
Salida estable y confiable, resistente a la harina, áspero, vapor de agua, cristal, hundimiento de cera
No mantenga, no mueva las piezas, las piezas no son fáciles de usar, no limpie, mantenga ni depure regularmente
