Datos del producto:
|
| salida de la señal: | 4… 20mA/HART/RS485/Modbus | Interfaz eléctrico: | M20 × 1.5, ½ "NPT |
|---|---|---|---|
| Aplicación tipica: | Líquido, polvo, sólido | Rango de medición: | 3m, 20m |
| Tipo de antena: | Cable flexible, cable flexible aislado, cable flexible no aislado, varilla dura | Material de la antena: | PTFE, 304, 316 |
| Modelos de productos: | NYSP-M18 | Precisión de la temperatura del proceso: | -40~+130℃ |

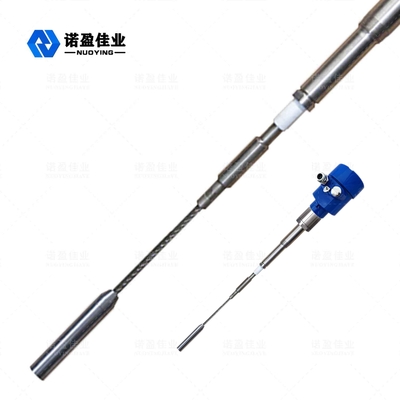

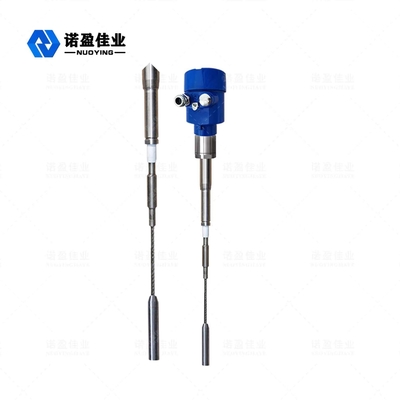

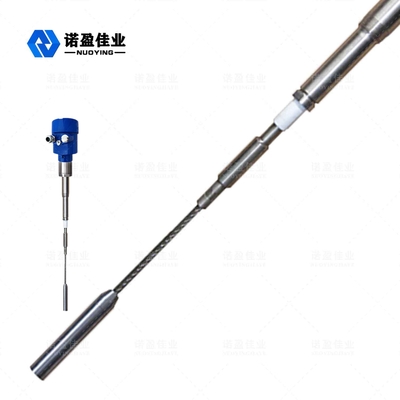

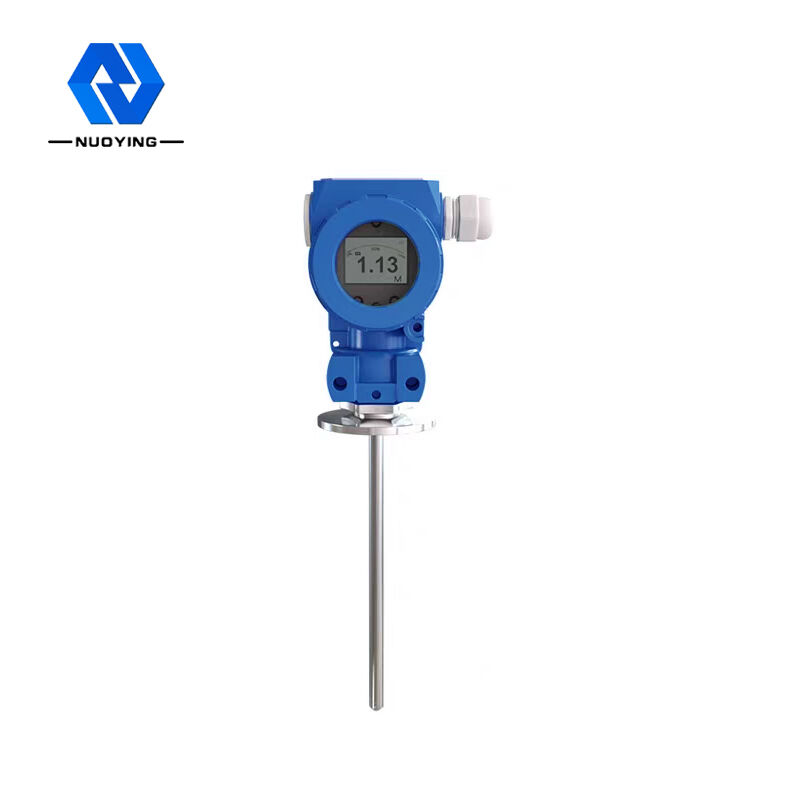

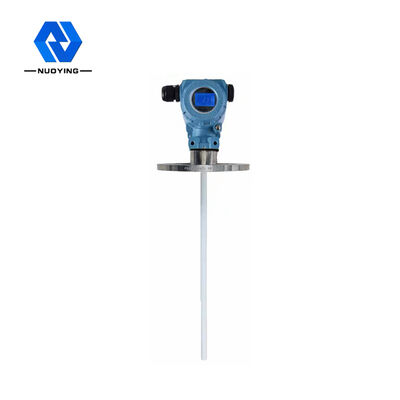

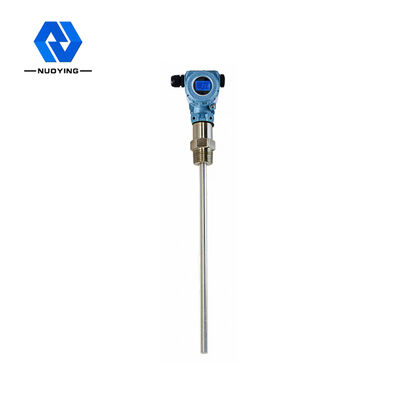

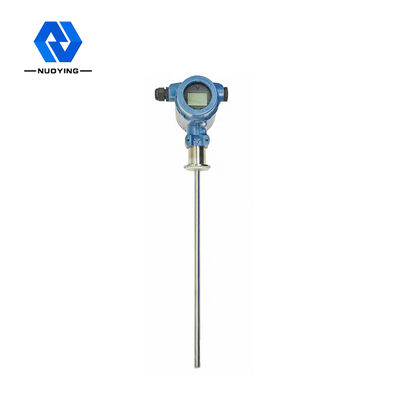

NYSP-M18 Medidor de nivel de alta precisión de admitancia de RF de zona muerta sin medición
NYSP-M18 Principio de funcionamiento del medidor de nivel de admitancia de RF
El nivel de registro de RF es un producto de medición horizontal continuo basado en el principio de admisión de RF.Este producto tiene alta estabilidad, alta sensibilidad y ventajas ampliamente utilizadas.En comparación con el nivel de condensador tradicional, utiliza un diseño modular que puede configurar instrumentos de manera fácil y sencilla.Una vez completada la configuración, se puede usar normalmente y se puede mantener de por vida.Utiliza los hogares para visualizar la operación y tratar los problemas a tiempo.También es seguro y fiable en un entorno industrial complejo.
La tecnología de medición de conductividad RF es una tecnología de medición horizontal con ventajas únicas.Aunque el concepto es muy similar a la tecnología general de medición de condensadores, la tecnología de conductividad de RF agrega el circuito de protección de conducción y el circuito de corte en la unidad de electrones, que pueden medir de forma independiente la impedancia y la resistencia de la capacitancia.De acuerdo con el cálculo de la ley de la ley física, cualquier suspensión de la impedancia y la resistencia del capacitor de cualquier suspensión es igual, por lo que el efecto de la suspensión puede medirse por el cambio de fase del circuito oscilante y eliminarse de la salida total.
La sonda del instrumento de conductividad de RF se instala en un tanque de almacenamiento y la señal de RF provocada por el cambio de potencial se obtiene a través de la sonda.La cubierta de accionamiento de la sonda puede evitar que la corriente RF atraviese el material de suspensión para formar un anillo, lo que garantiza la precisión de la medición del instrumento.
|
Aplicación tipica |
Líquido, polvo, sólido |
| Modelos de productos |
NYSP-M18 |
| Tipo de antena | Cable flexible, cable flexible aislado, cable flexible no aislado, varilla dura |
| Material de la antena | PTFE, 304, 316 |
| Rango de medición | 3m, 20m (se pueden medir cientos de metros para pozos profundos, personalizados) |
| Precisión de la medición | 0,05% ~ 0,1% G.S |
| Fuente de alimentación | 24 VCC |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Temperatura de proceso | -40~+130℃ |
| Presión de proceso | -0.1～4.0MPa |
| Proceso de conexión | Rosca, brida (opcional) |
| Interfaz eléctrica | M20 × 1.5, ½ "NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
NYSP-M18 Características de diseño del medidor de nivel de admitancia de RF
El exclusivo diseño del circuito de protección de las unidades de material antisuspensión mejora la capacidad de prevenir los materiales de suspensión.
Rango de poder.13 ~ 35 VCC
Sonda adaptativa de temperatura de proceso.-100 ℃ ~ 800 ℃
No se puede aplicar ninguna medición de ángulo muerto a un valor de medición horizontal de 12 centímetros o incluso de unos pocos centímetros.
El rango máximo de medición puede alcanzar cientos de metros o incluso cientos de metros
La medición de la interfaz de materiales pegajosos es la mayor ventaja del instrumento.
Salida estable y confiable, resistencia a la harina, áspero, vapor de agua, cristal y fregadero de cera
Sin mantenimiento, sin piezas de ejercicio, piezas no fáciles de usar, sin limpieza regular, mantenimiento y depuración
