Datos del producto:
|
| Aplicación tipica: | líquido conductor y lodo | Modelo del Producto: | NYLD-GD |
|---|---|---|---|
| Diámetro nominal: | DN6mm-DN3000mm | Presión nominal: | 0.6~4.0MPa (se puede personalizar la presión especial) |
| Rango de medición: | Ajuste de caudal 1500:1 < 15 m/s | Precisión de medición: | Configuración predeterminada de 0,5 %, 0,3 % o 0,2 % opcional |
| Formas de electrodos: | forma estándar, raspador y reemplazable | Señal de salida: | salida de frecuencia, alarma y pulsos |

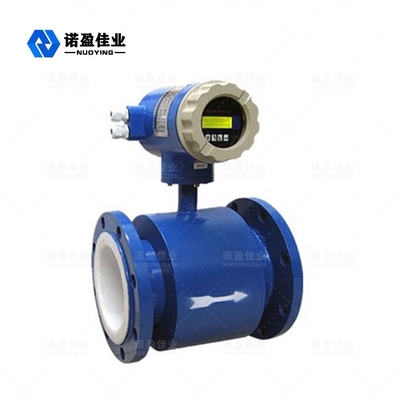

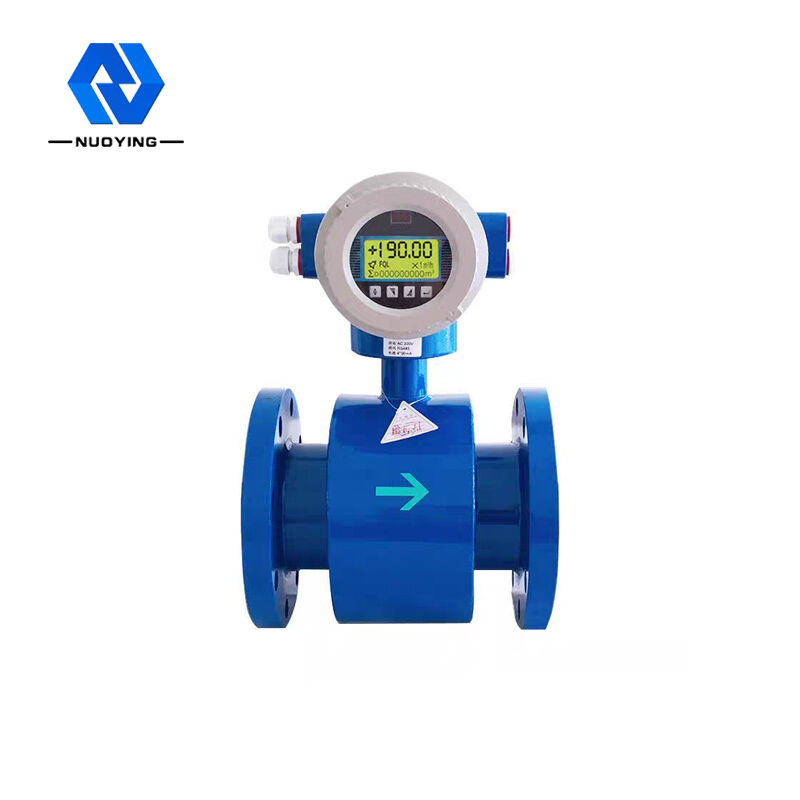

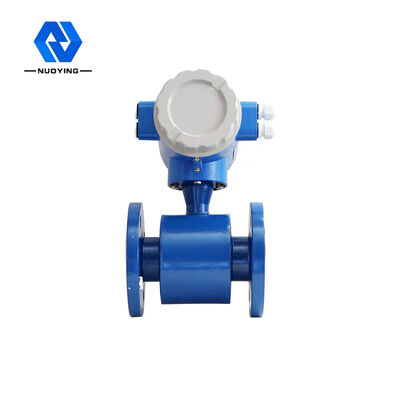

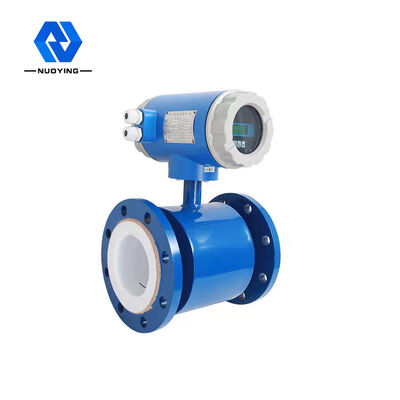

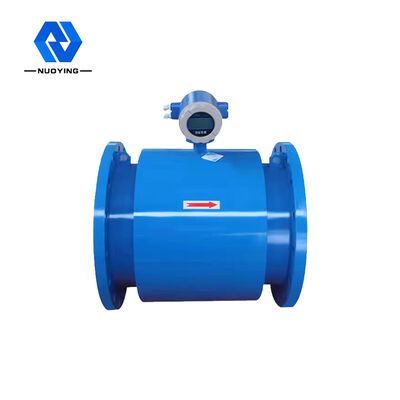

Medidor de flujo electromagnético Nyld Pipeline de alta precisión y confiabilidad Sin piezas que obstruyan el flujo
Caudalímetro electromagnético de tubería Nyld resistente a alta presión Salidas múltiples Principio de funcionamiento
El caudalímetro electromagnético de tubería es un tipo de caudalímetro con alta precisión y confiabilidad.Puede medir el caudal de líquido conductivo y lodo en una tubería cerrada. Su principio de medición se basa en la ley de inducción electromagnética de Faraday.Es decir, cuando el líquido conductor corta las líneas magnéticas en el campo magnético, se genera en el conductor la fuerza electromotriz inducida:
E=KBVD
K: constante del instrumento B: intensidad de inducción magnética
V: caudal medio en la sección transversal del tubo de medida
D: diámetro interior del tubo de medición
Al medir el caudal, el fluido fluye a través de un campo magnético perpendicular a la dirección del flujo.El flujo de líquido conductor induce una señal de voltaje proporcional al caudal medio (es decir, caudal volumétrico).La señal de tensión inducida es detectada por dos electrodos en contacto directo con el líquido, transmitida al amplificador a través del cable y, finalmente, convertida en una señal de salida de corriente unificada.
Caudalímetro electromagnético de tubería Característica de diseño
◎ La precisión de la medición no se ve afectada por los cambios de densidad, viscosidad, temperatura, presión y conductividad del fluido.
◎ No hay partes que obstruyan el flujo en la tubería de medición, no hay pérdida de presión y bajos requisitos para secciones de tubería rectas.
◎ El convertidor adopta una pantalla de retroiluminación de cristal líquido, que puede facilitar la lectura bajo la luz solar directa o en una habitación oscura.
La configuración de parámetros a través de teclas táctiles infrarrojas se puede configurar de forma segura sin abrir la tapa del convertidor en entornos hostiles.
◎ El caudalímetro es un sistema de medición bidireccional con tres integradores: avance, retroceso y diferencia total;Puede mostrar el flujo hacia adelante y hacia atrás.
◎ Posee múltiples salidas: corriente, pulso, comunicación digital, HART.
◎ El convertidor tiene las funciones de salida de alarma de autodiagnóstico, salida de alarma de detección de carga vacía, salida de alarma de límite superior e inferior de flujo, control de lotes, etc.
◎ Puede usarse no solo para la detección de procesos generales, sino también para la medición de pulpa, pulpa de papel y pasta líquida.
◎ El caudalímetro electromagnético de alto voltaje adopta la tecnología de revestimiento de pantalla PFA, que es resistente a alta presión y presión negativa, y se utiliza especialmente en industrias petroquímicas y minerales.
◎ Los instrumentos a prueba de explosiones se pueden utilizar en los lugares a prueba de explosiones correspondientes.
Caudalímetro electromagnético de tuberíaParámetro técnico
| Aplicación tipica | Medición del caudal de líquido en una tubería típica | |
| Diámetro nominal | DN6mm-DN3000mm | |
| Presión nominal | 0.6~4.0MPa (se puede personalizar la presión especial) | |
| Rango de medición | Ajuste de caudal 1500:1 < 15 m/s | |
| Precisión de medición | Configuración predeterminada de 0,5 %, 0,3 % o 0,2 % opcional | |
| material de revestimiento | caucho de policloropreno, caucho de poliuretano, caucho fluorado de silicona, PTFE, perfluoroetileno propileno (F46) y PFA | |
| Formas de electrodos | forma estándar, raspador y reemplazable | |
| Material del electrodo | 16, Hastelloy B, Hastelloy C, titanio, tántalo, aleación de platino/iridio, carburo de tungsteno revestido de acero inoxidable | |
| Temperatura media | tipo integrado | -20℃~+70℃ |

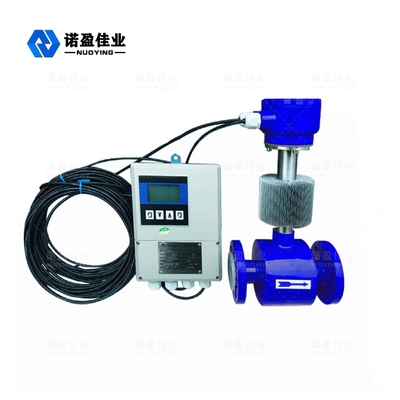

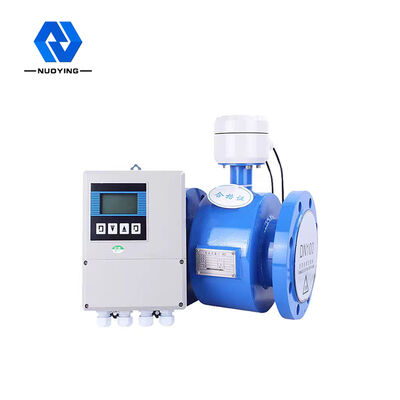

Dividido | revestimiento de neopreno y revestimiento de poliuretano -20 ℃ ~ + 60 ℃ | |
| PTFE, PFA, F46, revestimiento de caucho fluorado de silicona 40 ℃~+180 ℃ | ||
| Temperatura ambiente | -25℃~+60℃ | |
| Humedad ambiental | 5~100%HR (humedad relativa) | |
| fuente de alimentación | CA220V50Hz/CC24V/3,6 V | |
| El consumo de energía | < 15W | |
| Señal de salida | salida de frecuencia, alarma y pulsos | |
| Modo de comunicación | Interfaz de comunicación serie RS232C o RS485, protocolo de comunicación HART, con registro de protección contra rayos (10 años) | |
| protección de apagado | Diseñado internamente con un reloj sin apagado, que puede almacenar 16 tiempos de apagado | |
| Encimera | Total positivo, Total inverso | |
| Precisión de coincidencia | Se puede seleccionar ± 0,5% del valor indicado, ± 0,3% o 0,2% del valor indicado | |
| tiempo de amortiguación | constante La variable continua se puede seleccionar de 0 a 100 s (90 %) | |
| Conductividad dieléctrica | ≥ 20us/cm | |

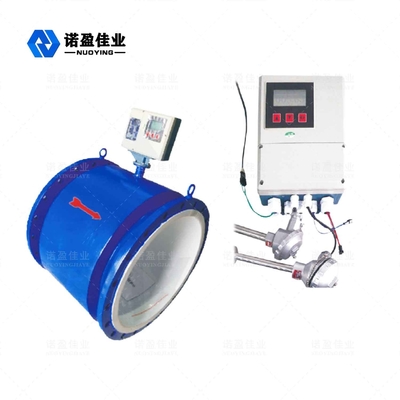

| tipo estructural | todo en uno, dividido, sumergido, a prueba de explosión | |
| clase de protección | IP65, IP67, IP68 (opcional) | |
| Clase a prueba de explosiones | Exia IICT5 Ga, ExdICT5 Gb (ver certificado para más detalles) | |
※ Observaciones: los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos
Caudalímetro electromagnético de tubería Producto Aplicaciones
Es ampliamente utilizado en varias industrias, como acero, energía eléctrica, petróleo, industria química, carbón, metalurgia, minerales, fabricación de papel, suministro y drenaje de agua, alimentos, medicina y otros.
