Datos del producto:
|
| Aplicación tipica: | Líquido bajo de la constante dieléctrica | Material de la antena: | Barra dura del barril |
|---|---|---|---|
| Fuente de alimentación: | 24 VDC | temperatura media: | -40~+200℃ |
| Presión de proceso: | -0.1~8.0MPa | acoplamiento del procedimiento: | Hilo, reborde (opcional) |
| niveles de protección: | IP6 7 | clasificación a prueba de explosiones: | ExiaIICT6 (opcional) |
| Alta luz: | Transmisor de nivel de RF de varilla dura de barril,transmisor de líquido de RF de constante dieléctrica baja |
||

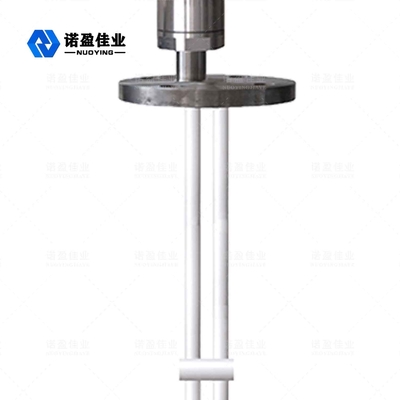

Transmisor de nivel de admitancia RF NYSP-M21 para líquido de baja constante dieléctrica
El principio de funcionamiento del transmisor de nivel de admitancia RF NYSP-M21 para líquido de baja constante dieléctrica
El medidor de nivel de admitancia de RF se compone principalmente de una parte de detección y una parte de transmisión.La parte de detección incluye una sonda, una carcasa protectora, etc.;, Amplificador de accionamiento de modulación, enlace de amortiguación de filtro, límite de voltaje y circuito de conversión de voltaje-corriente, etc. De acuerdo con el principio del puente, el aumento de la capacitancia debido al aumento del nivel del líquido hace que el puente se desequilibre.Al mismo tiempo, la tensión de salida del demodulador, que es proporcional al desequilibrio del puente, se filtra y amplifica, se amortigua la salida y se convierte en tensión/corriente.Señal de corriente 4-20mA proporcional al nivel.Ya sea un medidor de nivel de capacitancia de radiofrecuencia o un medidor de nivel de admitancia de radiofrecuencia, puede medir con precisión el nivel del medio, pero en comparación con el medidor de nivel de capacitancia de radiofrecuencia ordinario, el medidor de nivel de admitancia de radiofrecuencia es más adecuado para medir el nivel de material, porque puede La influencia del material colgante en la medición del nivel de material se maneja bien.
Caracteristicas de diseñode NYSP-M21 Transmisor de nivel de admitancia de RF para líquido de baja constante dieléctrica
◎ Anti-colgante: el diseño único del circuito de protección de conducción mejora la capacidad anti-colgante
◎ rango de fuente de alimentación: rango de trabajo de la fuente de alimentación: 13 ~ 35vdc
◎ temperatura del proceso de la sonda: - 100 ℃ ~ 800 ℃
◎Sin medición de zona muerta, se puede aplicar a una amplia gama de ocasiones de medición de nivel de material de más de diez centímetros o incluso varios centímetros
◎El rango máximo de medición puede alcanzar cientos de metros, incluso cientos de metros
◎La medición de la interfaz de material viscoso es una gran ventaja de este instrumento
◎salida estable y confiable, resistente a cenizas volantes, material que cae, vapor de agua, cristalización y cera
◎sin movimiento, sin piezas fáciles de usar, sin limpieza, mantenimiento y depuración regulares
Parámetros técnicosde NYSP-M21 Transmisor de nivel de admitancia de RF para líquido de baja constante dieléctrica
| Aplicación tipica | Líquido (corrosión, conductividad, constante dieléctrica baja, agitación, interfaz, deshidratación eléctrica, viscosidad, pozo profundo, rango ultra grande y otras ocasiones) |
| Polvo (conductividad, polvo aislante, etc.) | |
| Sólido (conductividad, aislante, sólido aislante de ultra alta temperatura, etc.) | |
|
Modelo del Producto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
forma de antena
|
Cable blando, cable blando aislado, cable blando no aislado, varilla dura, varilla dura aislada, varilla dura aislada en ambos extremos, varilla dura cilíndrica |
| Material de la antena | PTFE,304,316 |
| rango de medición | 3m, 20m (El pozo profundo puede medir cientos de metros y se puede personalizar) |
| Longitud de onda | 635-650 mm |
| Precisión de medición | 0.05%~0.1% FS |
| Fuente de alimentación | 24 VCC |
|
salida de señal |
4...20mA/HART/RS485/Modbus…. |
| Temperatura de proceso | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Presión de proceso |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| Proceso de conexión | Rosca de tornillo, brida (seleccionable) |
| Interfaz eléctrica | M20*1.5,½″NPT |
| niveles de protección | IP65, IP67, IP68 (seleccionable) |
| Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
