Datos del producto:
|
Aplicación tipica: | Líquido (ningún revolvimiento, espuma, volatilización, etc.) | Modelos del producto: | Nycsul-501, NYCSUL-503 |
---|---|---|---|
El tipo de la punta de prueba: | Cuerpo, cuerpo partido, a prueba de explosiones, anticorrosión, a prueba de explosiones | El material de la forma de la antena: | PP, PVC, PTFE (opcionales) |
Exactitud de la medida: | <0>20 m) | Presión de proceso: | -0,1 MPa ~0,1, (presión atmosférica) |
Proceso de conexión: | hilo, glange (opcional) | Grado a prueba de explosiones: | Exia II CT6 GA, Exd II CT6Gb |
Alta luz: | Medidor de nivel ultrasónico NYCSUL,medidor de nivel ultrasónico RS485,transmisor de nivel ultrasónico a prueba de explosiones |

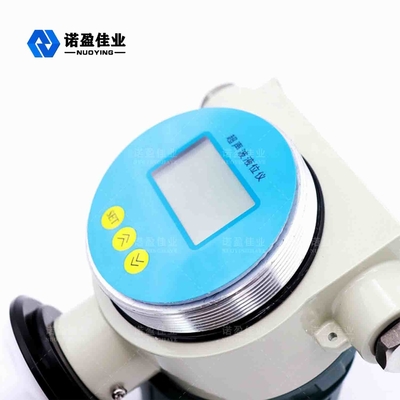

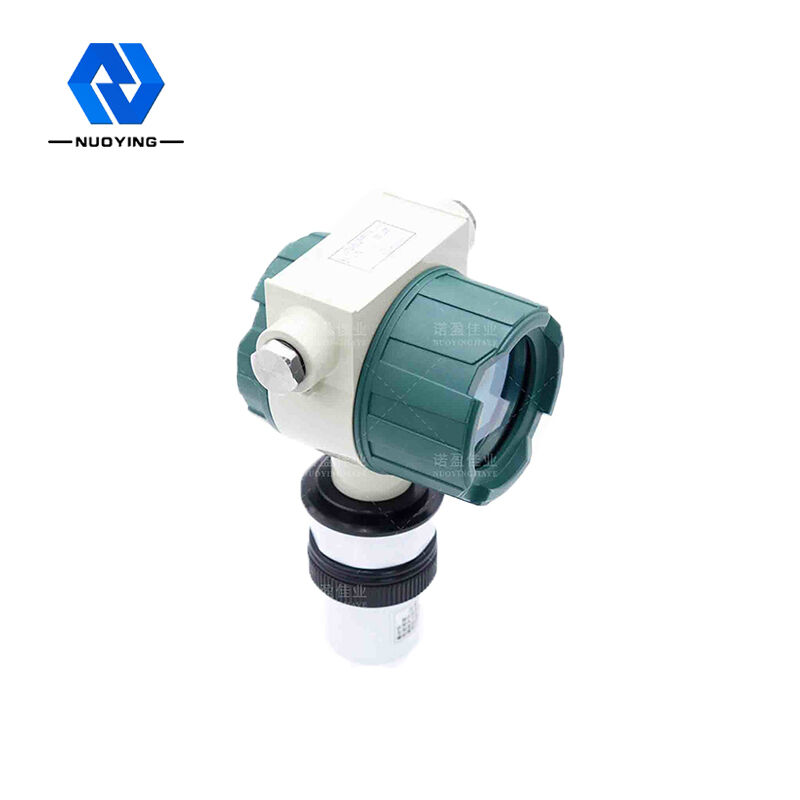

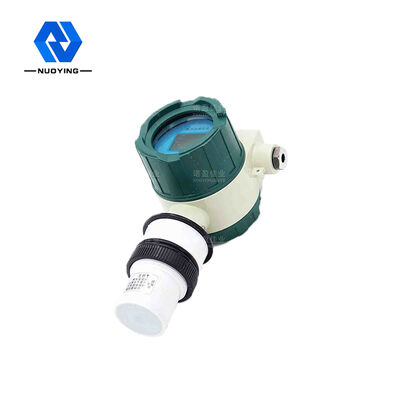

Medidor de nivel ultrasónico IP68 NYCSUL con RS485
El principio de funcionamiento del indicador de nivel ultrasónico IP68 NYCSUL con RS485
El ultrasonido se propaga en gases, líquidos y sólidos con una cierta velocidad de propagación.Cuando la onda ultrasónica se propaga en el medio, será absorbida y atenuada, la atenuación en el gas es la más grande y la atenuación en el sólido es la más pequeña.Cuando las ondas ultrasónicas pasan a través de la interfaz de dos medios diferentes, se producirán reflexión y refracción.Para interfaces con grandes diferencias en la impedancia acústica, es una reflexión casi total.El intervalo de tiempo desde la transmisión de la onda ultrasónica hasta la recepción de la señal transmitida está relacionado con la posición de la interfaz.El indicador de nivel ultrasónico utiliza esta característica de onda ultrasónica para medir el nivel.

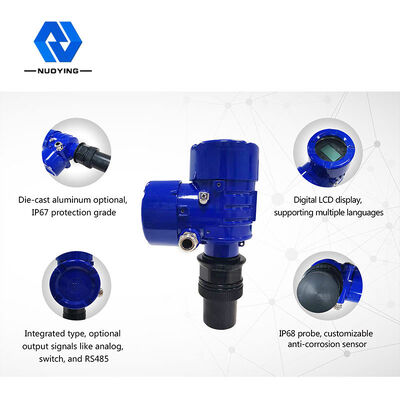

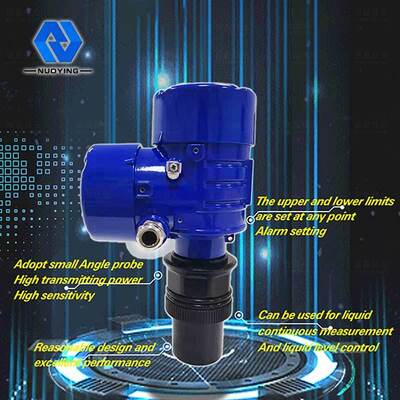

Característica de diseñode indicador de nivel ultrasónico IP68 NYCSUL con RS485
◎ diseño razonable, excelente rendimiento, estructura simple, instalación conveniente, etc.
◎ Se adopta una sonda de ángulo pequeño para ondas ultrasónicas, con gran potencia de transmisión y alta sensibilidad
◎ Configuración de límite superior e inferior y configuración de alarma en cualquier punto, se puede usar para la medición continua de líquidos y el control del nivel de líquidos
Parámetros técnicosde indicador de nivel ultrasónico IP68 NYCSUL con RS485

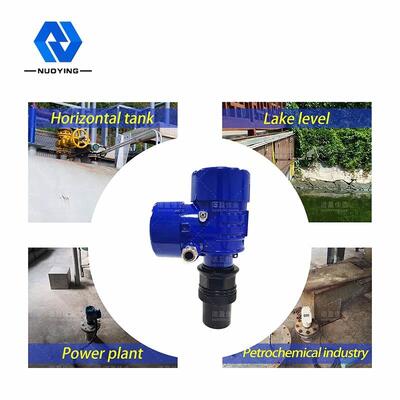

Taplicación típica | Líquido (sin agitación, espuma, volatilización, etc.) |
Modelos de productos | Nycsul-501, NYCSUL-502, NYCSUL-503 |
El tipo de sonda | Cuerpo, cuerpo dividido, a prueba de explosiones, anticorrosión, anticorrosión y a prueba de explosiones |
el material de la antena | PP, PVC, PTFE, 304 |
Rango de medición | 0~ 20M (integrado), 0~40m (separado), |
Precisión de la medición | <0,25 % (alcance <20 m), <0,5 % (alcance >20 m) |
La temperatura del proceso | 3M, 20M (el pozo profundo puede medir varios cientos de metros, que también se pueden personalizar) |
Precisión de la medición | 0,05% ~ 0,1% fondo de escala |
La temperatura del proceso | -20~+70C |
Presión de proceso | -0.1 ~=0.1 MPa, (presión atmosférica) |
Interfaz eléctrica | M20×1.5,½"NPT |
clase de protección | IP65, IP67, IP68 (opcional) |
Proceso de conexión | Proceso de conexión |
Modo de visualización | Nivel de líquido, distancia (altura del aire) |
Establecer la salida | Ajuste de límite superior, ajuste de límite inferior |
Salida de señal | 4... 20mA/ HART/ RS485/Modbus... |
Grado de protección | IP65, IP67, IP68 (opcional) |
Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
