Datos del producto:
|
| Aplicación tipica: | Líquido (que revuelve no.) | Modelos del producto: | NYCSUL-503 |
|---|---|---|---|
| El tipo de la punta de prueba: | Cuerpo, cuerpo partido, a prueba de explosiones, anticorrosión, anticorrosión | El material de la forma de la antena: | PP, PVC, PTFE |
| Exactitud de la medida: | <0> | Presión de proceso: | MPa -0,1 ~=0.1 (presión atmosférica) |
| Proceso de conexión: | Reborde | Grado a prueba de explosiones: | Exia II CT6 GA, Exd II CT6 GB (véase el certificado) |
| Alta luz: | Medidor de nivel ultrasónico de PTFE,sensor de nivel ultrasónico de configuración de alarma,transmisor de nivel ultrasónico de brida |
||

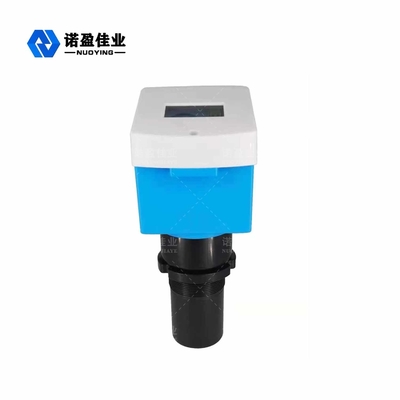

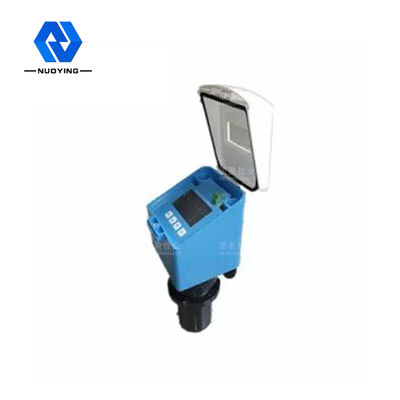

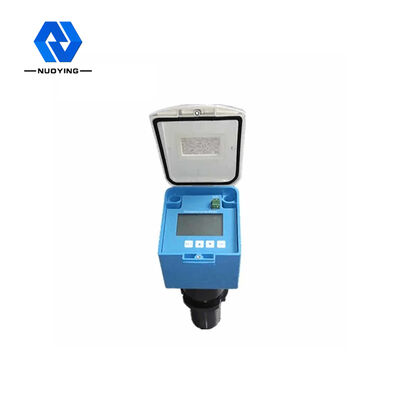

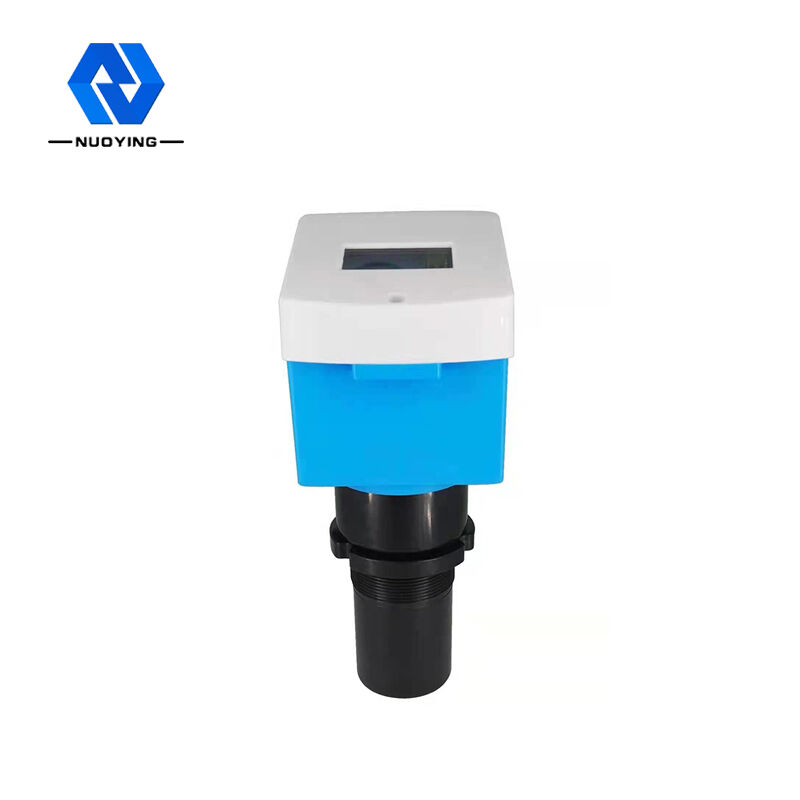

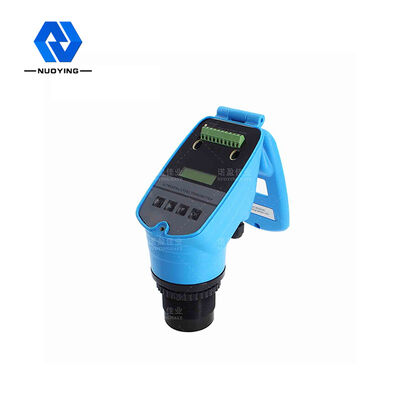

Ajuste de alarma de indicador de nivel ultrasónico NYCSUL de alta sensibilidad en cualquier punto
El principio de trabajode ajuste de alarma de indicador de nivel ultrasónico NYCSUL de alta sensibilidad en cualquier punto
El principio de funcionamiento del indicador de nivel ultrasónico es que el transductor ultrasónico (sonda) envía una onda de sonido pulsada de alta frecuencia cuando se encuentra con la superficie del material medido (material) y se refleja y repliega.El eco reflejado es recibido por el transductor y convertido en una señal eléctrica.El tiempo de propagación de la onda sonora es proporcional a la distancia de la onda sonora a la superficie del objeto.La relación entre la distancia de transmisión de la onda sonora S, la velocidad del sonido C y el tiempo de transmisión del sonido T puede expresarse mediante la fórmula: S=C×T/2.
Debido a que el pulso ultrasónico transmitido tiene un cierto ancho, la onda reflejada en un área pequeña cerca del transductor se superpone a la onda transmitida, que no se puede identificar y su valor de distancia no se puede medir.Esta área se denomina zona muerta de medición.El tamaño de la zona ciega está relacionado con el modelo del medidor de nivel ultrasónico.
La parte de la sonda emite ondas ultrasónicas, las ondas ultrasónicas se reflejarán cuando se encuentren con un medio con una gran diferencia de densidad del aire, y las ondas reflejadas serán recibidas por la parte de la sonda.La distancia desde la sonda hasta la superficie del líquido (objeto) es proporcional al tiempo transcurrido por la onda ultrasónica: distancia [m] = tiempo x velocidad del sonido/2 [m]
Característica de diseñode ajuste de alarma de indicador de nivel ultrasónico NYCSUL de alta sensibilidad en cualquier punto
◎ diseño razonable, excelente rendimiento, estructura simple, instalación conveniente, etc.
◎ Se adopta una sonda de ángulo pequeño para ondas ultrasónicas, con gran potencia de transmisión y alta sensibilidad
◎ Configuración de límite superior e inferior y configuración de alarma en cualquier punto, se puede usar para la medición continua de líquidos y el control del nivel de líquidos
Parámetros técnicosde ajuste de alarma de indicador de nivel ultrasónico NYCSUL de alta sensibilidad en cualquier punto
| Taplicación típica | Líquido (sin agitación, espuma, volatilización, etc.) |
| Modelos de productos | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| El tipo de sonda | Cuerpo, cuerpo dividido, a prueba de explosiones, anticorrosión, anticorrosión y a prueba de explosiones |
| el material de la antena | PP, PVC, PTFE, 304 |
| Rango de medición | 0~ 20M (integrado), 0~40m (separado), |
| Precisión de la medición | <0,25 % (alcance <20 m), <0,5 % (alcance >20 m) |
| La temperatura del proceso | 3M, 20M (el pozo profundo puede medir varios cientos de metros, que también se pueden personalizar) |
| Precisión de la medición | 0,05% ~ 0,1% fondo de escala |
| La temperatura del proceso | -20~+70C |
| Presión de proceso | -0.1 ~=0.1 MPa, (presión atmosférica) |
| Interfaz eléctrica | M20×1.5,½"NPT |
| clase de protección | IP65, IP67, IP68 (opcional) |
| Proceso de conexión | Proceso de conexión |
| Modo de visualización | Nivel de líquido, distancia (altura del aire) |
| Establecer la salida | Ajuste de límite superior, ajuste de límite inferior |
| Salida de señal | 4... 20mA/ HART/ RS485/Modbus... |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
