Datos del producto:
|
| Rango de medición: | los 0~20m (integrado) | Presión de proceso: | -0.1~0.1MPa |
|---|---|---|---|
| Proceso de conexión: | Reborde | salida de la señal: | 4… 20 mA |
| Modo de visualización: | Nivel líquido (altura del aire) | Salida determinada: | Ajuste del límite superior y más bajo |
| niveles de protección: | IP65、 IP68 del、 IP67 (opcional) | Grado a prueba de explosiones: | Exia II CT6 GA |
| Alta luz: | Sensor de nivel ultrasónico de brida,indicador de nivel ultrasónico de gran potencia de transmisión |
||

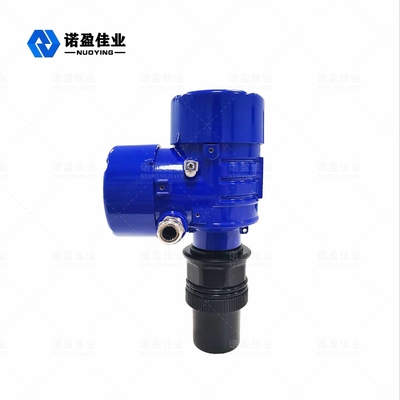

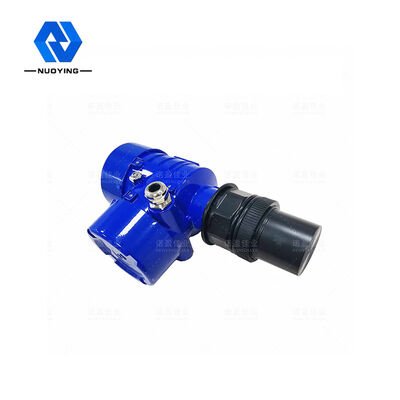

Indicador de nivel ultrasónico de brida con gran potencia de transmisión
Principio de funcionamiento deIndicador de nivel ultrasónico de brida con gran potencia de transmisión
El indicador de nivel ultrasónico está instalado en la parte superior del contenedor.Bajo el control de la unidad electrónica, la sonda emite un haz de pulsos ultrasónicos al objeto a medir.La onda de sonido se refleja en la superficie del objeto y algunos de los ecos reflejados son recibidos por la sonda y convertidos en señales eléctricas.La diferencia de tiempo hasta que se vuelve a recibir y la velocidad conocida del sonido se utilizan para determinar el cambio del nivel del material.La señal de microondas es procesada por el dispositivo electrónico y finalmente convertida en una señal eléctrica relacionada con el nivel del material.

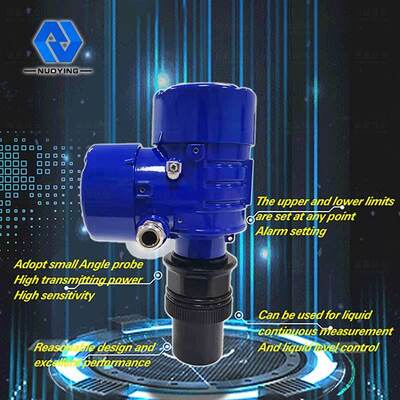

Característica de diseñodeIndicador de nivel ultrasónico de brida con gran potencia de transmisión
◎ Se adopta una sonda de ángulo pequeño para ondas ultrasónicas, con gran potencia de transmisión y alta sensibilidad
◎ Configuración de límite superior e inferior y configuración de alarma en cualquier punto, se puede usar para la medición continua de líquidos y el control del nivel de líquidos
◎ diseño razonable, excelente rendimiento, estructura simple, instalación conveniente, etc.
Parámetros técnicosdeIndicador de nivel ultrasónico de brida con gran potencia de transmisión

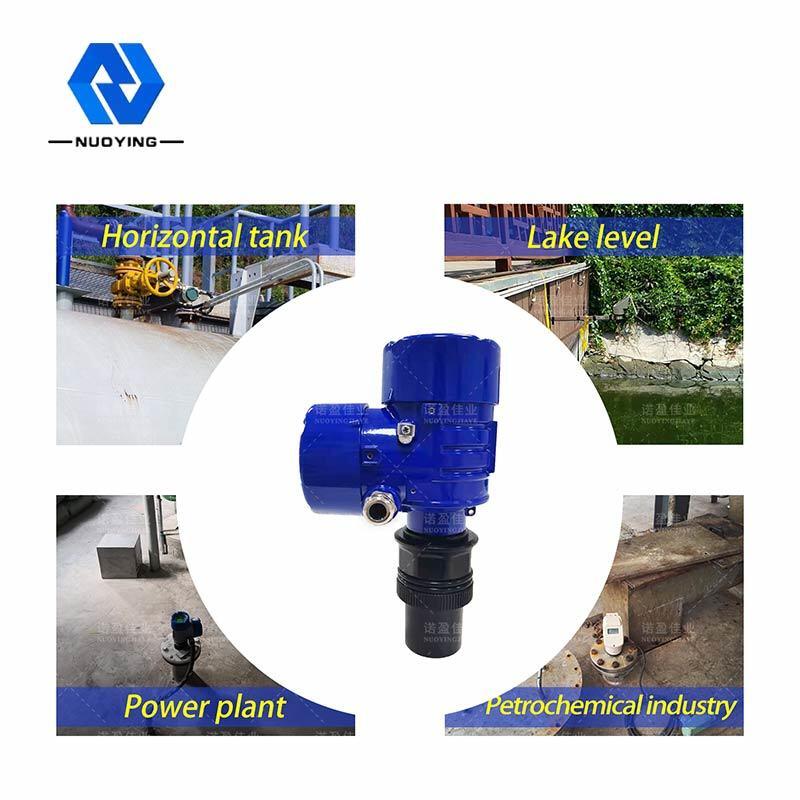

| Taplicación típica | Líquido (sin agitación, espuma, volatilización, etc.) |
| Modelos de productos | NYCSUL-502 |
| El tipo de sonda |
integrado, dividido |

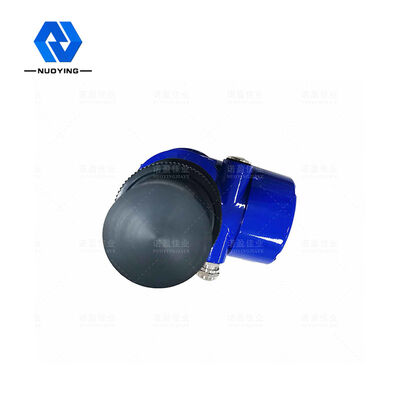

| el material de la antena | polipropileno, PVC, 304 |
| Rango de medición | 0~20M (integrado), 0~40m (separado), |
| Precisión de la medición | <0,25 % (rango < 20 m), <0,5 % (rango > 20 m) |
| La temperatura del proceso | 3M, 20M |
| Precisión de la medición | 0,05% ~ 0,1% fondo de escala |
| La temperatura del proceso | -20~ +70C |
| Presión de proceso | -0,1 ~ 0,1 MPa, (presión atmosférica) |
| Interfaz eléctrica | M20×1.5,½"NPT |

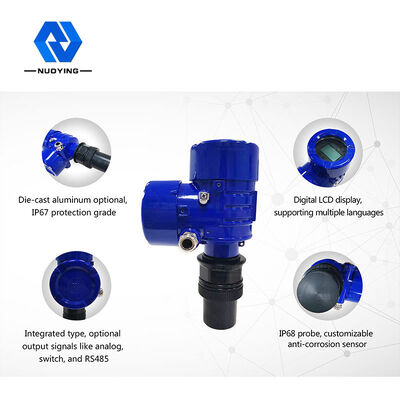

| clase de protección | IP65, IP67, IP68 (opcional) |
| Proceso de conexión | Brida |

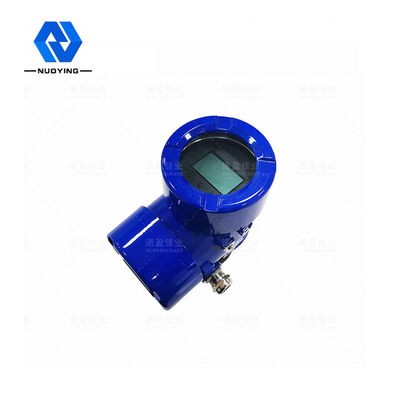

| Modo de visualización | Nivel de líquido, distancia (altura del aire) |
| Establecer la salida | Ajuste de límite superior, ajuste de límite inferior |
| Salida de señal | 4... 20mA/ HART/ RS485/Modbus... |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
