Metro de flujo electromagnético inteligente de NYLD 4-20mA 0,1 - alta precisión 10m/S

Medidor de flujo electromagnético inteligente NYLD 4-20mA 0.1-10m/S de alta precisión

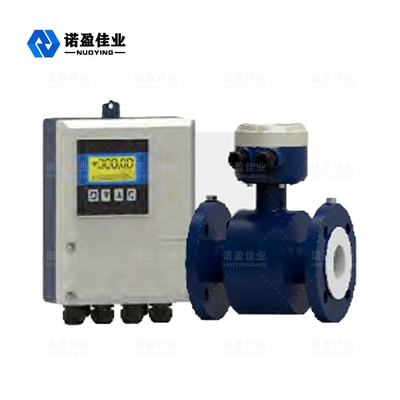

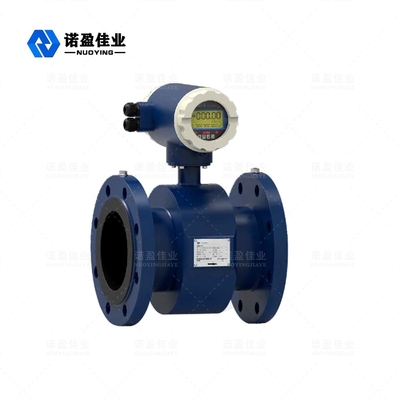

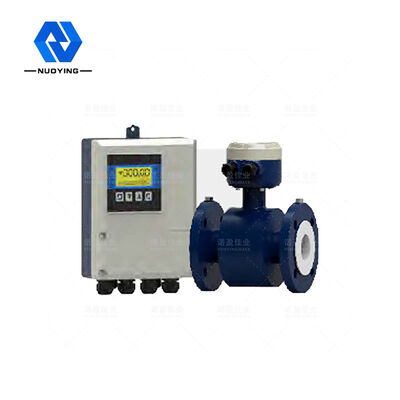

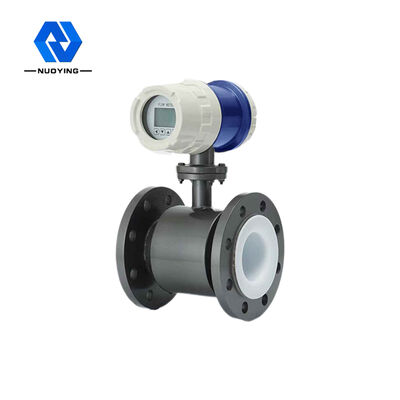

Caudalímetro electromagnético inteligente NYLD

El caudalímetro electromagnético de tipo inteligente NYLD consta de un sensor y un convertidor.Se basa en la ley de inducción electromagnética de Faraday, que se utiliza para medir el caudal volumétrico de líquido conductor con una conductividad superior a 5 μs/cm.Es un medidor inductivo para medir el flujo volumétrico de un medio conductor.Además de medir el caudal volumétrico de líquidos conductivos generales, también se puede utilizar para medir el caudal volumétrico de líquidos corrosivos fuertes, como ácidos y álcalis fuertes, y líquidos de suspensión bifásicos líquido-sólido uniformes, como lodo, pulpa y pulpa de papel. .Se utiliza ampliamente para la medición de flujo de petróleo, productos químicos, metalurgia, textiles, fabricación de papel, protección del medio ambiente, alimentos y otros sectores industriales y gestión municipal, construcción de conservación de agua, ríos y otros campos.

Caudalímetro electromagnético inteligente NYLD Técnico Parámetros

Caudalímetro electromagnético inteligente NYLD Operando Principio

De acuerdo con el principio de inducción electromagnética de Faraday, se monta un par de electrodos de detección en la pared de la tubería perpendicular al eje de la tubería de medición y la línea de fuerza magnética. Cuando el líquido conductor se mueve a lo largo del eje de la tubería de medición, el líquido conductor corta la línea de fuerza magnética para generar un potencial inducido. El potencial inducido es detectado por los dos electrodos de detección y el valor es proporcional al caudal. El valor es:

E=KBVD Donde: E- potencial inducido;
K-el factor relacionado con la distribución del campo magnético y la longitud axial;
B-intensidad de inducción magnética;
Caudal promedio de líquido conductor en V;
distancia entre electrodos D;(medir el diámetro interior de la tubería)

El sensor transmite el potencial inducido Eas como una señal de flujo al convertidor. Después de una serie de procesamientos digitales como la amplificación y el filtrado de conversión, el cristal líquido de matriz de puntos con retroiluminación muestra el caudal instantáneo y el caudal acumulado. El convertidor tiene 4 -Salida de 20 mA, salida de alarma y salida de frecuencia, y tiene interfaz de comunicación RS-485, y admite HART y MODBUS
protocolos

Caudalímetro electromagnético inteligente NYLD Caracteristicas de diseño

■ Procesamiento digital completo, fuerte capacidad antiinterferente, medición confiable, alta precisión, el rango de medición de flujo puede alcanzar 150:1;
■ Fuente de alimentación de conmutación EMI ultrabaja, amplio rango de voltaje de fuente de alimentación adecuada, buen rendimiento anti-EMI;
■Utilice un microprocesador integrado de 16 bits, con velocidad de operación rápida, alta precisión y excitación de onda rectangular de baja frecuencia programable, lo que mejora la estabilidad de la medición de flujo y el bajo consumo de energía;
■ Utilice piezas SMD y tecnología de montaje en superficie (SMT), alta confiabilidad de circuito;
■ Sin partes móviles en la tubería, sin partes que bloqueen el flujo y casi no hay pérdida de presión adicional en la medición;
■ Puede modificar la gama en línea en el sitio de acuerdo con las necesidades reales de los usuarios;
■Los resultados de la medición son independientes de los parámetros físicos como la distribución de la velocidad del flujo, la presión del fluido, la temperatura, la densidad, la viscosidad;
■ Pantalla LCD retroiluminada de alta definición, operación de menú chino completo, fácil de usar, fácil de operar, fácil de aprender y entender;
■ Con salida de señal de comunicación digital como RS485, RS232, Hart y Modbus (opcional);
■ Con función de autoprueba y autodiagnóstico;
■ Con función de registro total por hora, registrando la cantidad total de flujo en horas, adecuado para la medición de tiempo compartido (opcional);
■Hay tres integradores, que pueden mostrar la cantidad de acumulación directa, la cantidad de acumulación inversa y la cantidad de cálculo de diferencia respectivamente. Hay un reloj de apagado interno que puede registrar 16 veces de apagado.(opcional);

■ Con operador de mano infrarrojo, velocidad de comunicación de 115 KHZ, puede operar todas las funciones del convertidor de forma remota sin contacto (opcional).
