Datos del producto:
|
| Precisión:: | ±0.5%R, ±1%R (debajo de DN200) | Flujo Rate Range:: | 0.5-10m/s |
|---|---|---|---|
| Humedad ambiente:: | el 5%~95% | Salida de la señal:: | 4-20 ma |
| Diámetro nominal:: | 15~800m m | grado de la protección:: | IP65, puede ser modificado para requisitos particulares hasta IP67 |
| La temperatura media más alta: | +80℃ | Grado de protección: | Tipo separado IP68, IP65 |
| Alta luz: | Transmisor de flujo electromagnético NYLL-CH,medidor de flujo electromagnético de 15 mm,transmisor de flujo electromagnético de acero inoxidable |
||

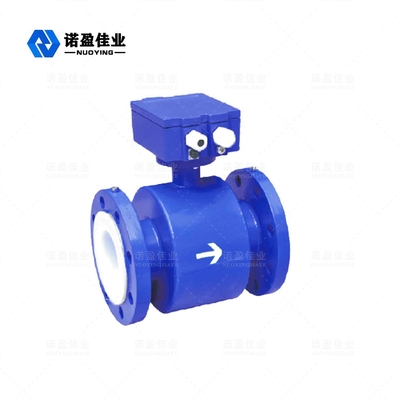

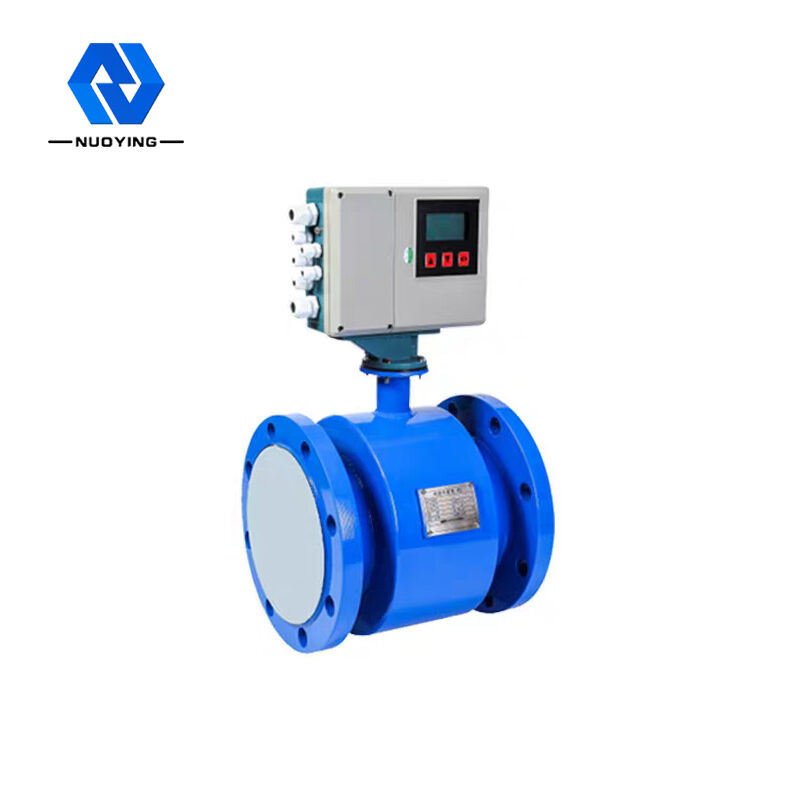

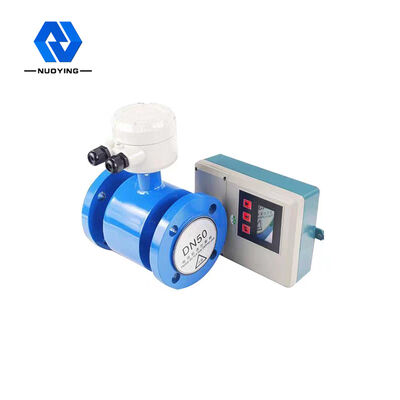

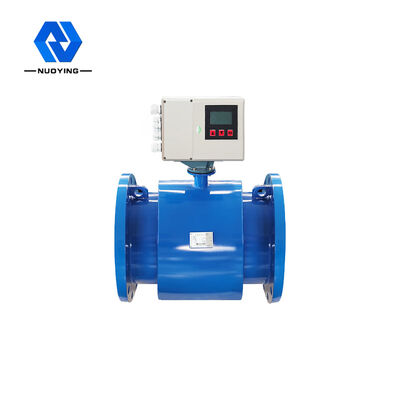

Transmisor de flujo electromágnetico de NYLL-CH acero inoxidable de 15m m a de 800m m

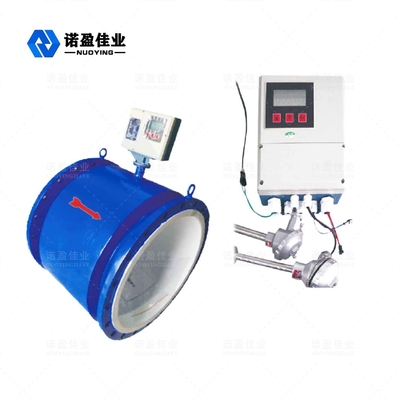

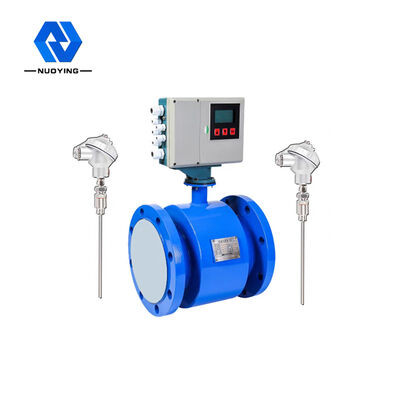

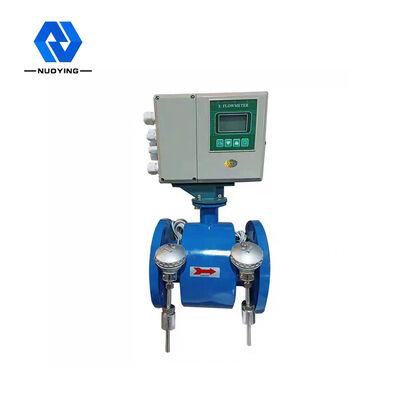

Metro de calor electromágnetico de NYLL-CH
El metro electromágnetico de la energía termal de la serie de NYLL-CH es un metro de medición para medir el calor lanzado por el líquido del calor cargado en un sistema de transferencia de calor. Utiliza una alta precisión, alta confiabilidad del metro de flujo electromágnetico como medida del flujo, usando una alta precisión, alta estabilidad de la resistencia termal del platino para hacer la medida de la temperatura, de modo que el metro de la energía termal tenga un funcionamiento muy excelente de la medida. Puede ser ampliamente utilizado en la medida de áreas residenciales civiles, de edificios de oficinas, de empresas y de instituciones de la calefacción central, de la calefacción, del aire acondicionado y del otro calor.
Parámetros técnicos electromágneticos del metro de calor de NYLL-CH
|
Estándar Diámetro nominal Gama del flujo Exactitud Conductividad media |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800m m 0.5-10m/s ±0.5%R, ±1%R (debajo de DN200) El valor teórico ≥5uS/cm, el valor real ≥30uS/cm del uso. |
|||
| Presión nominal | 1.0MPa estándar | Optional1.6MPa | 2.5MPa opcional | 4.0MPa opcional |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura ambiente |
Sensor Tipo integrado |
0℃ - 或 de +80℃ - 25℃ - 或 +70-+250℃ de +120℃ -10℃ - +55℃ |
||
|
El medio más alto temperatura |
Tipo integrado | +80℃ | ||
|
Tipo separado |
Alineación del neopreno (CR) | +80℃ | ||
| Goma de silicona (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) Alineación de PTFE (F4) Guarnición del propileno de Polyfluoroethylene (F46) |
或 +120℃ de +80℃ | |||
|
Consumo de energía del voltaje del poder del tamaño del puerto del cable de señal de salida Modo de la comunicación Los electrodos groundelectrodematerial de la forma del electrodo de Signalelectrodeand numeran el reborde de la conexión del reborde de la conexión |
4 -20mA; pulso/frecuencia de 2kHz (defecto), SKHz (máximo): M20*1. 5 (junta a prueba de agua de nylon estándar, junta a prueba de explosiones opcional del metal) 110/220VAC (100-240VAC), 50Hz/60Hz; 24VDC el ±10% ≤20W RS -485, ayuda MODBUS estándar - protocolo de RTU, protocolo del CIERVO, GPRS 316L de acero inoxidable, Hastelloy C, Hastelloy B, titanio, tantalio, platino El tipo insertado inter, tipo insertado externo electrodos necesita ser modificado para requisitos particulares 3-4 electrodos estándar (2 electrodos de medición, 十 electrodos que ponen a tierra), configurados por calibre Conforme al GB9119 estándar nacional (puede ser modificado para requisitos particulares según exigencias del consumidor) conforme al GB9119 estándar nacional (puede ser modificado para requisitos particulares según exigencias del consumidor) |
|||
| Poner a tierra el material del anillo | Acero inoxidable, molibdeno-conteniendo el acero inoxidable | |||
| DN15-DN450 | LCr18Ni9Ti de acero inoxidable (SUS321 de acero inoxidables austeníticos normales) | |||
| Vivienda del material | El acero de carbono estándar, acero inoxidable necesita ser modificado para requisitos particulares | |||
| Grado de la protección | Tipo separado IP68, IP65 | |||
| Tipo integrado IP65 | ||||
Características del diseño electromágneticas del metro de calor de NYLL-CH
◎La resistencia termal PT1000 se utiliza para la medida de la temperatura, y el metro de flujo electromágnetico para la medida del flujo, con alta exactitud de la medida, estable y confiable, y excelente rendimiento.
◎El tubo de la medida no tiene ninguna pieza de la resistencia, ningún daño de la presión, no afectado por mala calidad del agua.
◎La gama medida del flujo es ancha y el flujo se puede fijar a partir 0,5 m/s a 10 m/s.
◎La exhibición en pantalla grande del contraluz del LCD en todo el chino, se puede leer claramente en luz fuerte y ninguna luz.
◎Tiene la función simultánea de la exhibición de la tarifa acumulativa del calor, del flujo acumulativo, de la tarifa instantánea del calor, del flujo instantáneo, de la temperatura de la entrada del agua, de la temperatura efluente del agua y de otros datos.
◎El método de corrección termal del calor de la entalpía con el cambio de temperatura al azar se adopta para asegurar la medida exacta en diversas temperaturas del agua.
◎Con MODBUS, CIERVO, GPRS, salida de la comunicación digital de PROFIBUS, conveniente para la comunicación remota. Función de la protección de contraseña, usted no puede modificar los parámetros de trabajo sin una contraseña.
