Datos del producto:
|
| Aplicación tipica: | Profundamente pozo, gama grande | Material de la antena: | cables flexibles 304 (opcionales) |
|---|---|---|---|
| Fuente de alimentación: | 24 VD C | temperatura media: | -40~+ 150℃ |
| Presión de proceso: | -0,1 ~ MPa 1,6 | acoplamiento del procedimiento: | 3/4 hilo de B S P T, reborde (opcional) |
| niveles de protección: | YO P67 | salida de la señal: | 4… 20mA/RS485 |
| Alta luz: | Sensor de nivel de admitancia RF IP67,cables flexibles Transmisor de nivel 304 RF |
||

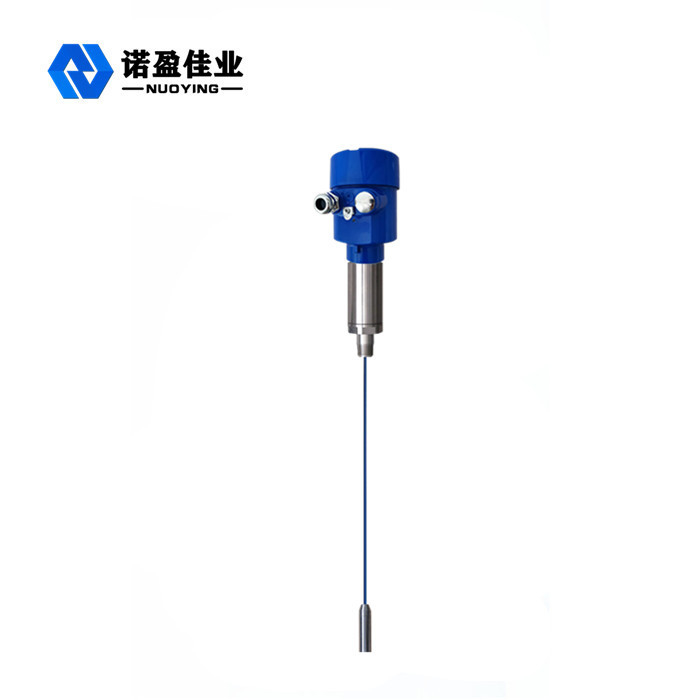

Alto transmisor del nivel de la entrada del RF de la confiabilidad NYSP-M20 sin la medida de la zona muerta
El principio de trabajo de alto transmisor del nivel de la entrada del RF de la confiabilidad NYSP-M20 sin la medida de la zona muerta
La técnica de medida de la conductividad del RF es una técnica de medida de la posición con ventajas únicas. Aunque sea similar al concepto de tecnología general de la medida de la capacitancia, la tecnología de la conducción del RF añada el circuito del Conducir-escudo y el circuito del interruptor a la unidad electrónica, así permitiendo la medida separada de la impedancia y del capacaciance. Calculado por las leyes de la física, la impedancia y el toleracitivity de cualquier colgante son iguales, así que los efectos del colgante se pueden medir y eliminar de la salida total por el desplazamiento de fase del circuito de oscilación.
La punta de prueba del metro del nivel de la entrada de la radiofrecuencia está instalada en el tanque de almacenamiento, y el cambio de la señal de la radiofrecuencia causada por el cambio del nivel se obtiene a través de la punta de prueba. El extremo de conducción del escudo de la punta de prueba puede evitar que el RF actual pase a través del material colgante para formar un lazo, así asegurando la exactitud de la medida del instrumento.
Características del diseño del alto transmisor del nivel de la entrada del RF de la confiabilidad NYSP-M20 sin la medida de la zona muerta
◎colgante anti: el diseño de circuito de conducción único del escudo mejora la capacidad colgante anti
◎gama de la fuente de alimentación: gama de trabajo de la fuente de alimentación: 13 ~ 35vdc
◎temperatura del proceso de la punta de prueba: - ℃ 100 ~ ℃ 800
◎Ninguna medida de la zona muerta, se puede aplicar a una amplia gama de ocasiones llanas materiales de la medida de más de diez centímetros o aún de varios centímetros
◎La gama de medición máxima puede alcanzar cientos metros, incluso centenares de metros
◎La medida material viscosa del interfaz es una gran ventaja de este instrumento
◎salida estable y confiable, resistente a las cenizas volantes, al material que cae, al vapor de agua, a la cristalización y a la cera
◎ningún movimiento, no piezas fáciles llevar, ninguna limpieza, mantenimiento y depuración regulares
Alto transmisor técnico del nivel de la entrada del RF de la confiabilidad de los parámetros NYSP-M20 sin la medida de la zona muerta
| Uso típico | Líquido (corrosión, conductividad, constante dieléctrica baja, revolvimiento, de interfaz, de deshidratación eléctrica, de viscosidad, de la gama profundamente bien, ultra grande y de otras ocasiones) |
| Polvo (conductividad, polvo aislador, etc.) | |
| Sólido (conductividad, aislamiento, sólido aislador altísima temperatura, etc.) | |
|
modelo del producto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma de la antena
|
Cable suave, cable suave aislado, cable suave no aislado, barra dura, barra dura aislada, barra dura aislada en ambos extremos, barra dura cilíndrica |
| Material de la antena | PTFE, 304.316 |
| gama de medición | 3M, los 20m (profundamente el pozo puede medir centenares de metros y puede ser modificado para requisitos particulares) |
| Longitud de onda | 635-650m m |
| Precisión de la medida | 0.05%~0.1%F.S |
| Fuente de alimentación | 24VDC |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus…. |
| Temperatura de proceso | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Presión de proceso |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Conexión de proceso | rosca de tornillo, reborde (a elección) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP65, IP67, IP68 (a elección) |
| Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
