Datos del producto:
|
| Aplicación tipica: | Líquido que conduce, interfaz | Material de la antena: | Cables flexibles aislados PTFE (opcionales) |
|---|---|---|---|
| Fuente de alimentación: | 24 V DC | temperatura media: | -40~+150℃ |
| Presión de proceso: | -0,1 ~ MPa 4,0 | acoplamiento del procedimiento: | 3/4 hilo de B S P T (estándar), reborde (opcional) |
| niveles de protección: | IP6 7 | salida de la señal: | 4… 20mA/RS485 |
| Alta luz: | Transmisor de nivel de RF anticolgante,Transmisor de nivel de admisión de RF líquido conductor |
||

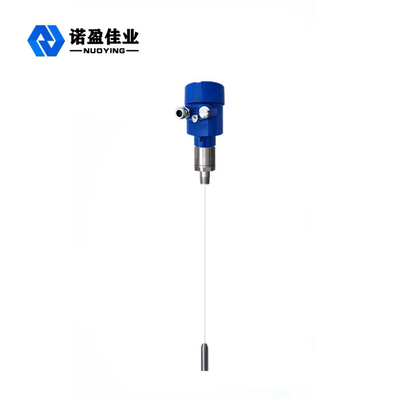

Transmisor del nivel de la entrada del RF de la Anti-ejecución NYSP-M19 con la gama de medición grande
El principio de trabajo de transmisor del nivel de la entrada del RF de la Anti-ejecución NYSP-M19 con la gama de medición grande
La técnica de medida de la conductividad del RF es una técnica de medida de la posición con ventajas únicas. Aunque sea similar al concepto de tecnología general de la medida de la capacitancia, la tecnología de la conducción del RF añada el circuito del Conducir-escudo y el circuito del interruptor a la unidad electrónica, así permitiendo la medida separada de la impedancia y del capacaciance. Calculado por las leyes de la física, la impedancia y el toleracitivity de cualquier colgante son iguales, así que los efectos del colgante se pueden medir y eliminar de la salida total por el desplazamiento de fase del circuito de oscilación.
El transmisor del nivel de la entrada de la radiofrecuencia es un producto llano continuo de la medida basado en el principio de conductividad del RF. El producto tiene varias ventajas, tales como alta estabilidad, alta sensibilidad y una gama de medición más ancha. Comparado con el metro llano capacitivo tradicional, el uniquedesign puede realizar simplemente y convenientemente el ajuste del instrumento. Una vez que se termina el ajuste, puede ser utilizado normalmente y sin necesidad de mantenimiento para la vida. De modo que los usuarios puedan intuitivo entender la operación del equipo, y el trato oportuno con los problemas, en ocasiones industriales complejas es también tan seguro y confiable.
Características del diseño del transmisor del nivel de la entrada del RF de la Anti-ejecución NYSP-M19 con la gama de medición grande
◎colgante anti: el diseño de circuito de conducción único del escudo mejora la capacidad colgante anti
◎gama de la fuente de alimentación: gama de trabajo de la fuente de alimentación: 13 ~ 35vdc
◎temperatura del proceso de la punta de prueba: - ℃ 100 ~ ℃ 800
◎Ninguna medida de la zona muerta, se puede aplicar a una amplia gama de ocasiones llanas materiales de la medida de más de diez centímetros o aún de varios centímetros
◎La gama de medición máxima puede alcanzar cientos metros, incluso centenares de metros
◎La medida material viscosa del interfaz es una gran ventaja de este instrumento
◎salida estable y confiable, resistente a las cenizas volantes, al material que cae, al vapor de agua, a la cristalización y a la cera
◎ningún movimiento, no piezas fáciles llevar, ninguna limpieza, mantenimiento y depuración regulares
Parámetros técnicos del transmisor del nivel de la entrada del RF de la Anti-ejecución NYSP-M19 con la gama de medición grande
| Uso típico | Líquido (corrosión, conductividad, constante dieléctrica baja, revolvimiento, de interfaz, de deshidratación eléctrica, de viscosidad, de la gama profundamente bien, ultra grande y de otras ocasiones) |
| Polvo (conductividad, polvo aislador, etc.) | |
| Sólido (conductividad, aislamiento, sólido aislador altísima temperatura, etc.) | |
|
modelo del producto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma de la antena
|
Cable suave, cable suave aislado, cable suave no aislado, barra dura, barra dura aislada, barra dura aislada en ambos extremos, barra dura cilíndrica |
| Material de la antena | PTFE, 304.316 |
| gama de medición | 3M, los 20m (profundamente el pozo puede medir centenares de metros y puede ser modificado para requisitos particulares) |
| Longitud de onda | 635-650m m |
| Precisión de la medida | 0.05%~0.1%F.S |
| Fuente de alimentación | 24VDC |
|
salida de la señal |
4… 20mA/HART/RS485/Modbus…. |
| Temperatura de proceso | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Presión de proceso |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Conexión de proceso | rosca de tornillo, reborde (a elección) |
| Interfaz eléctrico | M20*1.5, ″ NPT DEL ½ |
| niveles de protección | IP65, IP67, IP68 (a elección) |
| Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
