Datos del producto:
|
| Aplicación tipica: | aislamiento del líquido sólido, aislador | Material de la antena: | Barra rígida No-aislada PTFE/304 (opcional) |
|---|---|---|---|
| Fuente de alimentación: | 24 V D C | temperatura media: | -40~+200℃ |
| Presión de proceso: | -0,1 ~ 8.0MPa | acoplamiento del procedimiento: | 1 hilo de BSPT, reborde (opcional) |
| niveles de protección: | IP 6 7 | salida de la señal: | 4… 20mA/CIERVOS/RS485/Modbus…. |
| Alta luz: | Transmisor de nivel de admitancia de RF de varilla rígida,Sensor de nivel de RF sólido,Transmisor de nivel de RF líquido |
||

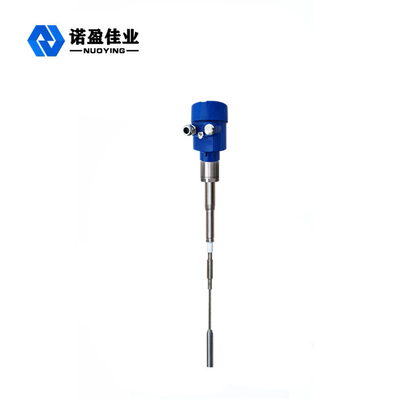

NYSP-M18 Transmisor de nivel de admitancia de RF de mantenimiento gratuito con amplia aplicación
El principio de funcionamiento del transmisor de nivel de admitancia de RF de mantenimiento gratuito NYSP-M18 con amplia aplicación
La sonda del medidor de nivel de admitancia de radiofrecuencia está instalada en el tanque de almacenamiento, y el cambio de la señal de radiofrecuencia causada por el cambio de nivel se obtiene a través de la sonda.El extremo del escudo conductor de la sonda puede evitar que la corriente RF pase a través del material colgante para formar un bucle, lo que garantiza la precisión de la medición del instrumento.
Caracteristicas de diseñodeNYSP-M18 Transmisor de nivel de admitancia de RF de mantenimiento gratuito con amplia aplicación
◎ Anti-colgante: el diseño único del circuito de protección de conducción mejora la capacidad anti-colgante
◎ rango de fuente de alimentación: rango de trabajo de la fuente de alimentación: 13 ~ 35vdc
◎ temperatura del proceso de la sonda: - 100 ℃ ~ 800 ℃
◎Sin medición de zona muerta, se puede aplicar a una amplia gama de ocasiones de medición de nivel de material de más de diez centímetros o incluso varios centímetros
◎El rango máximo de medición puede alcanzar cientos de metros, incluso cientos de metros
◎La medición de la interfaz de material viscoso es una gran ventaja de este instrumento
◎salida estable y confiable, resistente a cenizas volantes, material que cae, vapor de agua, cristalización y cera
◎sin movimiento, sin piezas fáciles de usar, sin limpieza, mantenimiento y depuración regulares
Parámetros técnicosde NYSP-M18 Transmisor de nivel de admitancia de RF de mantenimiento gratuito con amplia aplicación
| Aplicación tipica | Líquido (corrosión, conductividad, constante dieléctrica baja, agitación, interfaz, deshidratación eléctrica, viscosidad, pozo profundo, rango ultra grande y otras ocasiones) |
| Polvo (conductividad, polvo aislante, etc.) | |
| Sólido (conductividad, aislante, sólido aislante de ultra alta temperatura, etc.) | |
|
Modelo del Producto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
forma de antena
|
Cable blando, cable blando aislado, cable blando no aislado, varilla dura, varilla dura aislada, varilla dura aislada en ambos extremos, varilla dura cilíndrica |
| Material de la antena | PTFE,304,316 |
| rango de medición | 3m, 20m (El pozo profundo puede medir cientos de metros y se puede personalizar) |
| Longitud de onda | 635-650 mm |
| Precisión de medición | 0.05%~0.1% FS |
| Fuente de alimentación | 24 VCC |
|
salida de señal |
4...20mA/HART/RS485/Modbus…. |
| Temperatura de proceso | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Presión de proceso |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| Proceso de conexión | Rosca de tornillo, brida (seleccionable) |
| Interfaz eléctrica | M20*1.5,½″NPT |
| niveles de protección | IP65, IP67, IP68 (seleccionable) |
| Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
