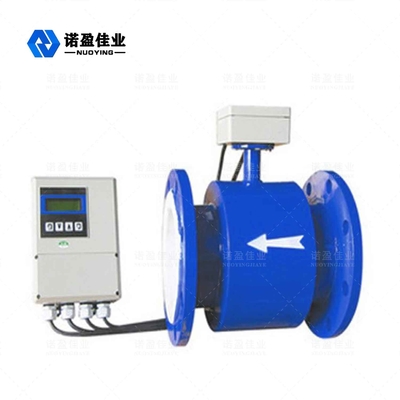

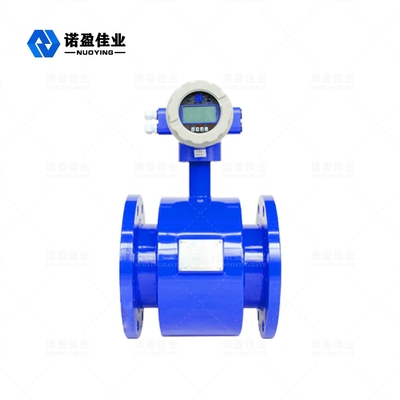

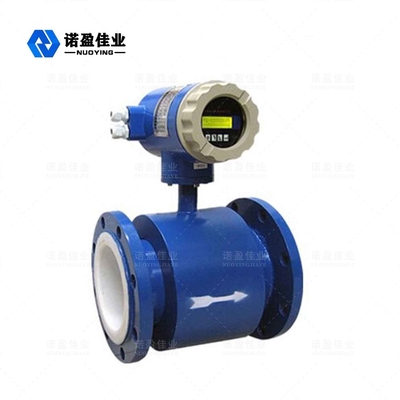

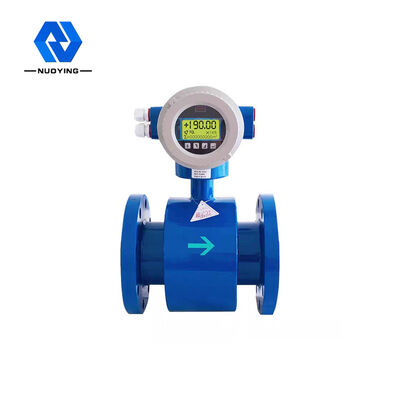

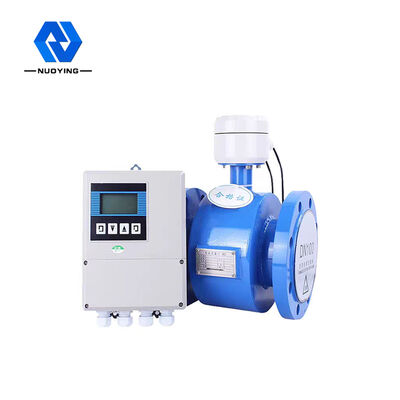

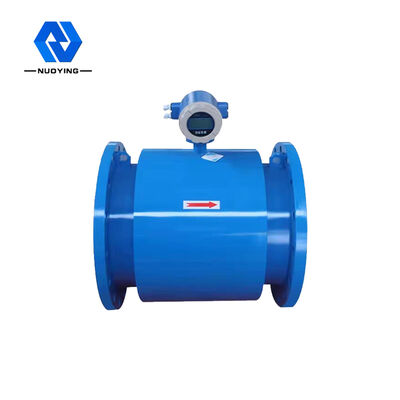

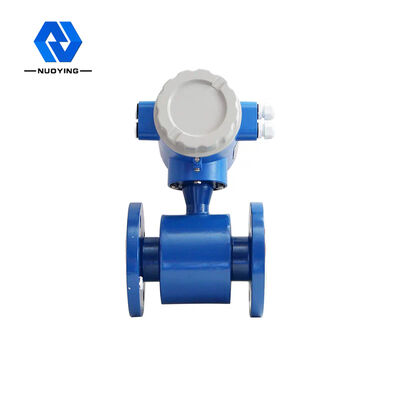

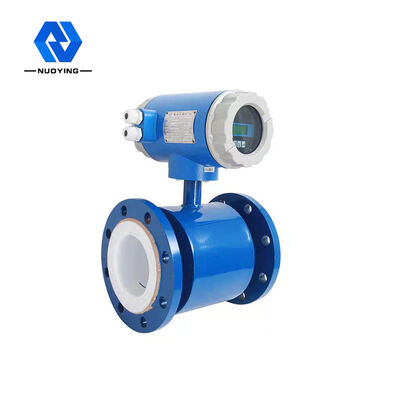

Tipo metro de la tubería de NYLD de flujo electromágnetico para la medida líquida

Una variedad de tipo líquido metro de la tubería de la medida NYLD del flujo del En-tubo de las salidas de flujo electromágnetico

El tipo metro de NYLL de flujo electromágnetico es una clase de metro de flujo con alta exactitud y alta confiabilidad. Se utiliza para medir el flujo de volumen de líquidos y las mezclas conductores en tubos cerrados, y es ampliamente utilizado en la energía de acero, eléctrica, el petróleo, la sustancia química, el carbón, la metalurgia, minerales, la fabricación de papel, el abastecimiento y el drenaje de agua, la comida, la medicina y otras industrias.

Principio de funcionamiento electromágnetico del metro de flujo de NYLD

El principio de medida se basa en la ley de Faraday de la inducción electromágnetica. Eso es: el líquido conductor en el campo magnético para cortar líneas magnéticas de movimiento de la fuerza, la fuerza electromotriz de la inducción del conductor, E para: E = KBVD

D: el diámetro interno del tubo de medición

K: constantes de la instrumentación

V: sección de medición del tubo del flujo medio

B: fuerza de la inducción magnética

Al medir flujo, el líquido atraviesa un perpendicular del campo magnético a la dirección del flujo. El flujo de un líquido conductor induce una señal del voltaje proporcional al flujo medio (es decir, flujo de volumen). La señal inducida del voltaje es detectada por dos electrodos en contacto directo con el líquido y transmitida vía un cable a un amplificador, que entonces se convierte en una señal de salida actual uniforme.

Parámetros técnicos electromágneticos del metro de flujo de NYLD

Característica del diseño electromágnetica del metro de flujo de NYLD

1. La exactitud de la medida no es afectada por los cambios en la densidad, la viscosidad, la temperatura, la presión y la conductividad flúidas. Ningunas piezas obstructoras del flujo en el tubo de medición, ninguna pérdida de presión, y requisito bajo para la sección recta del tubo.

2. El convertidor adopta la exhibición cristalina líquida del contraluz, que hace fácil leer bajo luz del sol directa o en cuartos oscuros.

3. El botón infrarrojo del tacto para fijar parámetros, en ambientes duros sin la apertura de la cubierta del convertidor se puede fijar con seguridad.

4. El metro de flujo es un sistema de medida bidireccional, con tres acumuladores dentro: adelante, revés y diferencia total; puede exhibir adelante y contrario corriente.

5. Y tiene una variedad de salidas: actual, pulso, comunicación digital, CIERVO.

6. El convertidor tiene salida autodiagnóstica de la alarma, salida vacía de la alarma del límite superior y más bajo del salida de la alarma de la detección de la carga, del flujo, control de lote y otras funciones.

7. No sólo puede ser utilizado para la detección de proceso general, pero también para la medida de la pulpa, del líquido minerales de la pulpa y de la goma.

8. Metro de flujo electromágnetico de alta presión usando PFA más la tecnología de la guarnición de la red, la resistencia de alta presión, resistencia de presión negativa, aplicada específicamente a las industrias petroquímicas, minerales y otras.

9. El tipo a prueba de explosiones metros se puede utilizar en los lugares a prueba de explosiones correspondientes.
