Datos del producto:
|
| Tipo de la punta de prueba: | Cable flexible 304 (opcional) | Fuente de alimentación: | 24VDC |
|---|---|---|---|
| Temperatura media: | -40~+500℃ | Presión de proceso: | -0.1~8.0MPa |
| Grado a prueba de explosiones: | Exia II CT4 | Salida de la señal: | 4… 20mA/HART/RS485/Modbus… |
| Uso típico: | Sólidos ultraaltos del aislamiento para la instalación partida | Conexión de proceso: | 1" soporte del reborde del hilo de BSPT (estándar) (opcional) |
| Alta luz: | Transmisor del nivel de la entrada del RF de los sólidos,Tipo sensor llano de la entrada del aislamiento,Sensor llano 24VDC de la capacitancia del RF |
||

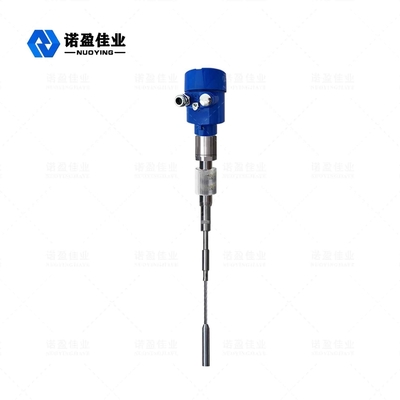

Transmisor ultraalto del nivel de la entrada de los sólidos 24VDC NYSP-Z24 RF del aislamiento
Principio de funcionamiento del transmisor del nivel de la entrada de NYSP-Z24 RF
La tecnología de la medida de la conductividad del RF es una tecnología llana líquida de la medida con ventajas únicas. Aunque el concepto sea similar a la técnica de medida general de la capacitancia, la técnica de la conductividad del RF incorpora un circuito del escudo del conductor y un circuito del interruptor en la unidad electrónica, así que la resistencia de la impedancia y de la capacitancia se puede medir por separado. La impedancia y la reactancia de cualquier suspensión se calculan según las leyes de la física y son iguales en magnitud, así que el efecto de la suspensión se puede medir y quitar de la salida total por el desplazamiento de fase del circuito del oscilador.
La punta de prueba del metro de nivel de líquido de la conductividad de la radiofrecuencia está instalada en el tanque de almacenamiento, y el cambio de la señal de la radiofrecuencia causado por el cambio llano líquido se obtiene a través de la punta de prueba. El escudo conducido de la punta de prueba evita que el RF actual coloque a través del material suspendido, asegurando medidas exactas.
Parámetros técnicos del transmisor del nivel de la entrada de NYSP-Z24 RF
| Uso típico |
Sólidos ultraaltos del aislamiento para la instalación partida
|

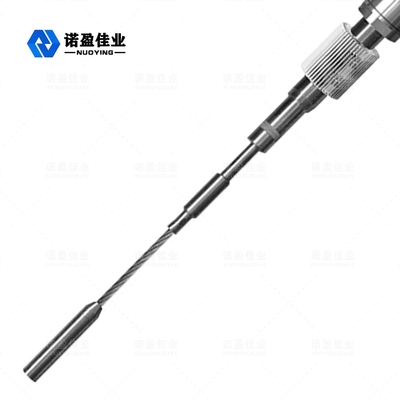

| Tipo de la punta de prueba | Cable flexible 304 (opcional) |
| Fuente de alimentación | 24VDC |
| Temperatura media | -40~+500℃ |
| Presión de proceso | -0.1~8.0MPa |
| Conexión de proceso | 1" soporte del reborde del hilo de BSPT (estándar) (opcional) |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT4 |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Característica del diseño del transmisor del nivel de la entrada de NYSP-Z24 RF
1. Estabilidad: La salida es estable y confiable, y es resistente a la influencia de las cenizas volantes, de esconder, del vapor de agua, de la cristalización y de encerar.
2. Sin necesidad de mantenimiento: ninguna necesidad de moverse, ningunas piezas del desgaste, ninguna necesidad de la limpieza frecuente, mantenimiento y depuración.
3. material de la Anti-ejecución: La impulsión única que protege diseño de circuito mejora el funcionamiento del material de la anti-ejecución.
4. Gama de la fuente de alimentación: Gama de trabajo de la fuente de alimentación: 13 ~ 35VDC.
Campo del uso del transmisor del nivel de la entrada de NYSP-Z24 RF
1. Sustancia química: torres de destilación del petróleo crudo, silos de la materia prima, silos intermedios, los tanques de la reacción, silos de los sólidos, separadores, etc.
2. Metalurgia: hornos, silos del mineral, trituradoras de mineral, silos de la materia prima, silos materiales auxiliares, silos del polvo del alúmina, etc.
3. Cemento: silos de piedra, silos de la materia prima, silos de cemento, silos del polvo de carbón, silos del almacenamiento de la escoria, hormigón comercial, etc.
4. Papel: silos de la materia prima, torres del almacenamiento, tambores secadores, silos químicos del almacenamiento material, etc.
5. Otros: Minas, minas de carbón, protección del medio ambiente, construcción naval y otras industrias.
