Datos del producto:
|
Uso típico: | Líquido líquido, corrosivo | Material de la antena: | PTFE, 304, 316 |
---|---|---|---|
Gama de la medida: | los 6m, los 20m | Fuente de alimentación: | 24VDC |
Salida de la señal: | 4… 20mA/HART/RS485/Modbus… | Temperatura de proceso: | -40 ~ +130℃, -184 ~ +260℃ |
Presión de proceso: | -0.1~1.6MPa | Conexión de proceso: | Hilo, reborde (opcional) |
Alta luz: | Metro llano de la capacitancia del RF,Metro llano de la capacitancia líquida,Metro del nivel de 24VDC RF |

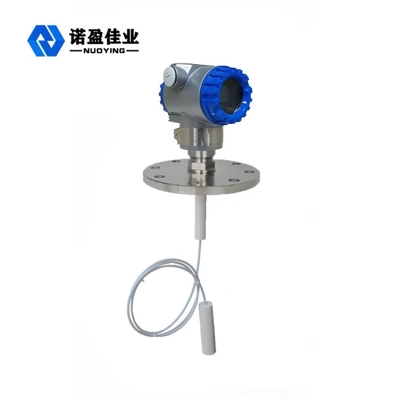

Metro llano del condensador líquido caliente de la venta 24VDC NYDR-3051 RF
Principio de funcionamiento llano del metro del condensador de NYDR-3051 RF
El metro llano de la capacitancia del RF funciona en base de tecnología de la capacitancia de la radiofrecuencia (RF). Una radiofrecuencia se aplica a la punta de prueba y el efecto causado por el ambiente circundante es determinado por análisis continuo. Puesto que todos los materiales tienen una constante dieléctrica y su conductividad es diferente de la del aire, la impedancia total reaccionada por a los pequeños cambios de los cambios de la capacitancia cuando la punta de prueba está en contacto con el material. Porque la punta de prueba activada y la forma de pared del buque las dos placas de polo del condensador, del aislador de la punta de prueba y del aire circundante se convierten en el material dieléctrico, y cuando el aire (constante dieléctrica de 1,0) es substituido por cualquier otro material (la constante dieléctrica >10), el cambio en valor de la capacitancia causa un cambio en impedancia. Este efecto es medido por el circuito y después comparado con el marco de referencia de la referencia establecido por el ajuste de la sensibilidad (circuito).
Característica del diseño llana del metro del condensador de NYDR-3051 RF
1. Integración modular del convertidor y del sensor, ningunas piezas móviles, alta confiabilidad, capacidad antiinterferente fuerte.
2. Una aplicabilidad más amplia, una variedad de formas de la punta de prueba, una variedad de formas de proceso de la conexión, una variedad de materiales de la producción, puede ser diseño modificado para requisitos particulares.
3. Extremadamente fácil instalar, eliminar errores y mantener.
Parámetros técnicos del metro llano del condensador de NYDR-3051 RF
Uso típico | Líquido líquido, corrosivo |
Forma de la antena | Tipo de cable, tipo del polo |
Material de la antena | PTFE, 304, 316 |
Gama de la medida | los 6m, los 20m |
Fuente de alimentación | 24VDC |
Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Temperatura de proceso | -40 ~ +130℃, -184 ~ +260℃ |
Resistencia de la temperatura del circuito | -40 ~ +80℃ |
Presión de proceso | -0.1~1.6MPa |
Conexión de proceso | Hilo, reborde (opcional) |
De retraso de tiempo | 0-30s continuamente ajustable |
Protección de apagón | Modo de cielo y tierra, ajuste del campo |
Interfaz eléctrico | M20×1.5, EL 1/2 ‘’ NPT |
Grado de la protección | IP65, IP67, IP68 (opcionales) |
A prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB |
