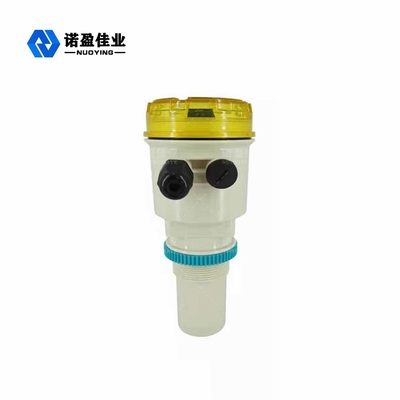

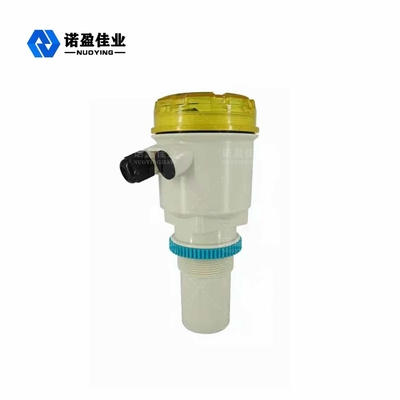

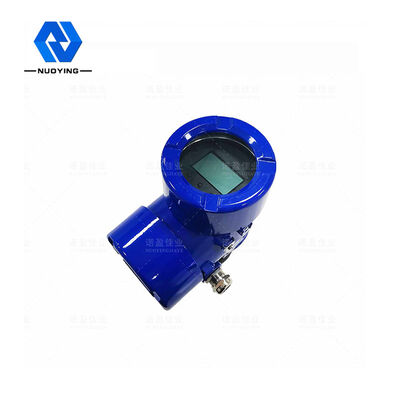

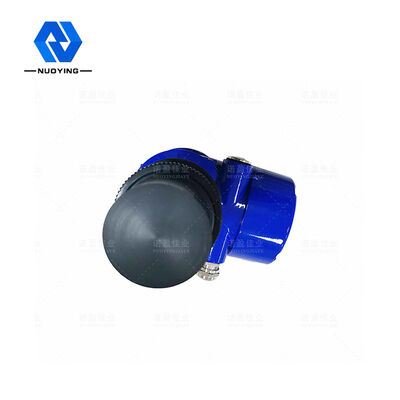

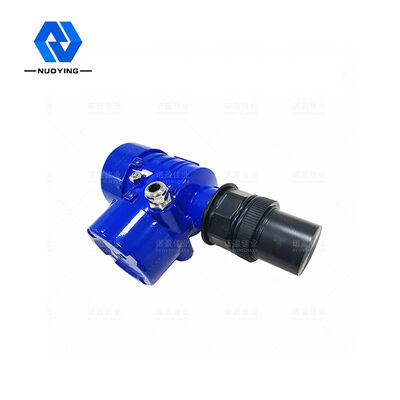

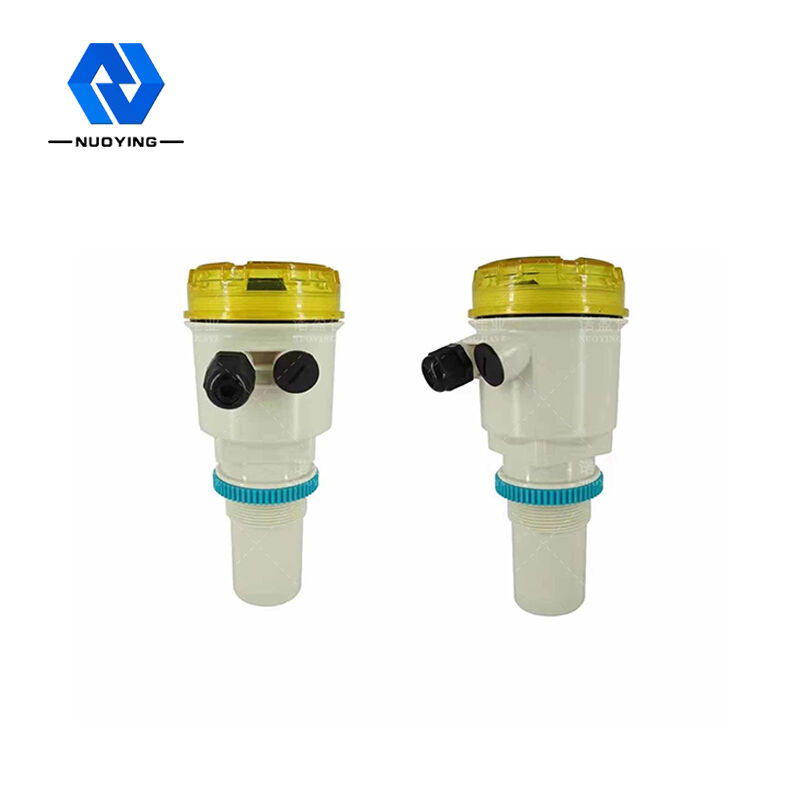

10 punta de prueba ultrasónica de los PP PTFE del sensor llano del tanque de agua del grado 100KHz

10 punta de prueba ultrasónica de los PP PTFE del sensor llano del tanque de agua del grado 100KHz

Nombre De La Marca:	Nuoying JIAYE
Número De Modelo:	NYCSUL-503
Cuota De Producción:	1
Precio:	$100 to $1300
Condiciones De Pago:	T/T
Capacidad De Suministro:	infinito

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

China

Certificación:

Explosion proof certificate

Aplicación típica:

Medición de nivel de líquido

Rango de frecuencia:

40 kHz, 100 kHz

Tipo de sonda:

Integrado

Material de la sonda:

PP/PVC/PTFE / 304 (opcional)

Ángulo de medición:

10°

Fuente de alimentación:

24VDC 、 220VAC

Temperatura del proceso:

-20~+70℃

Procesar presión:

Presión normal

Detalles de empaquetado:

los 30cm×25cm×20cm

Capacidad de la fuente:

infinito

Resaltar:

sensor llano ultrasónico del tanque de agua 100KHz

Sensor llano ultrasónico PTFE del tanque de agua

Transmisor ultrasónico del nivel del agua de PTFE

Descripción del Producto

Medición del nivel del transmisor de ultrasonido Intelectualización del material de PVC Medición sin contacto

Transmisor de nivel ultrasónico

El medidor de nivel ultrasónico es un medidor de nivel digital controlado por un microprocesador.la onda sonora reflejada por la superficie del líquido es recibida por el mismo sensor, a través del cristal piezoeléctrico convertido en señales eléctricas,y el tiempo entre la transmisión y recepción de la onda sonora para calcular la distancia desde el sensor hasta la superficie del líquido a medirDebido al uso de medición sin contacto, el medio medido es casi ilimitado, puede ser ampliamente utilizado en una variedad de medición de altura de materiales líquidos y sólidos.

Distancia [m] = tiempo × velocidad del sonido /2 [m]

La fórmula de compensación de temperatura de la velocidad del sonido es: velocidad del sonido ambiente = 331,5 + 0,6 × temperatura

Transmisor de nivel ultrasónicoParámetro técnico

Aplicación típica	Medición del nivel del líquido
Rango de frecuencia	40 KHz,100 kHz
Tipo de sonda	Se ha integrado
Material de la sonda	Se utilizará el método de ensayo de la prueba de la velocidad.)
Rango de medición	0¿Qué quieres decir?20 metros
Precisión de las mediciones	¿Qué es esto?0.25% (rango)¿Qué es esto?20m)
Ángulo de medición	10°
Fuente de alimentación	24 VDC,El valor de las emisiones de CO2
Temperatura del proceso	-20 años.¿Qué quieres decir?+ 70°C
Presión del proceso	Presión normal
Conexión del proceso	En el caso de las máquinas de ensayo, el ensayo se realizará en el lugar de ensayo.
Salida de la señal	4...20mA/HART/RS485... ¿Qué es eso?
Modo de muestra	Nivel de líquido, distancia (altura en vacío)
Configuración de salida	Configuración del límite superior y del límite inferior
Muestra	LC D
Material de las cáscaras	Polípropileno/aluminio
Clase de protección	Se trata de un sistema de control de la calidad.
Calidad a prueba de explosión	ExiaⅡCT6 Ga

Transmisor de nivel ultrasónicoPrincipio de medición

The working principle of ultrasonic level meter is that the ultrasonic transducer (probe) sends out high frequency pulse sound wave when it meets the measured object level (material) surface is reflected and converted back to reflect echo is received by the transducer into an electrical signalEl tiempo de propagación de las ondas sonoras es proporcional a la distancia desde la superficie del objeto.La relación entre la distancia de transmisión acústica S y la velocidad del sonido C y el tiempo de transmisión del sonido T puede expresarse por una fórmula :S=C×T/2.

Como el pulso ultrasónico transmitido tiene una cierta anchura, la onda reflejada se superpone con la onda transmitida en un área pequeña cerca del transductor,por lo que el valor de la distancia no puede ser reconocido y medidoEste área se llama punto ciego de medición. El tamaño del área ciega está relacionado con el tipo de medidor de nivel ultrasónico.

La parte de la sonda emite onda ultrasónica, encuentro de onda ultrasónica con la diferencia de densidad del aire es mayor que el medio se reflejará, onda reflejada es recibido por la parte de la sonda,la distancia de la sonda a la superficie del líquido (objeto) y el tiempo ultrasónico es proporcional a:

※ Nota: el producto puede ser personalizado de acuerdo con los requisitos específicos de los usuarios!
