Datos del producto:
|
| Clase de la protección: | IP65, IP67 | Exhibición: | LCD |
|---|---|---|---|
| Salida de la señal: | 4… 20mA/HART/RS485… | Modo de visualización: | Nivel líquido, distancia (altura vacía) |
| Fuente de alimentación: | 24VDC、 220VAC | Material del conector: | PP/PVC/PTFE/304 (opcional) |
| Gama de presión: | Presión normal | Salida: | 4-20mA ciervo RS485 (opcional) |
| Alta luz: | Transmisor de nivel ultrasónico SS304,transmisor de nivel de líquido 220VAC,medidor de nivel de tanque de agua ultrasónico 220VAC |
||
losNYCSULLa medición de nivel ultrasónica está montada en la parte superior del recipiente.Bajo el control deel electronicounidad,la sonda emite ultrasonidospulso de onda al medio medido.El sonidola onda es reflejada por la superficie del medio, unaparte del eco de reflexiónes recibido por elsonda y convertida en señal eléctrica.Desde la emisión de la onda ultrasónica hasta lanueva recepción,el tiempo es directamente proporcional a la distancia de la sonda a la medidamedio.la unidad electronicadetecta la hora ycalcula la distancia medidasegún la velocidad del sonido conocida.Usa la resta para obtener el valor demedioposición.Es ampliamente utilizado en tubería abierta, tanque de aceite, estación de bombeo, torre de agua, presa, abiertacanal, diferencia entre niveles, etc.

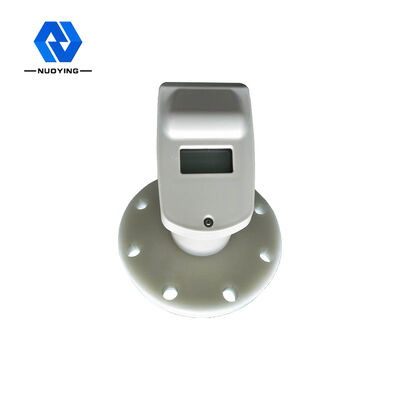

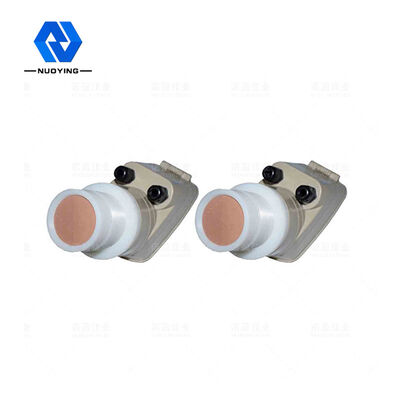

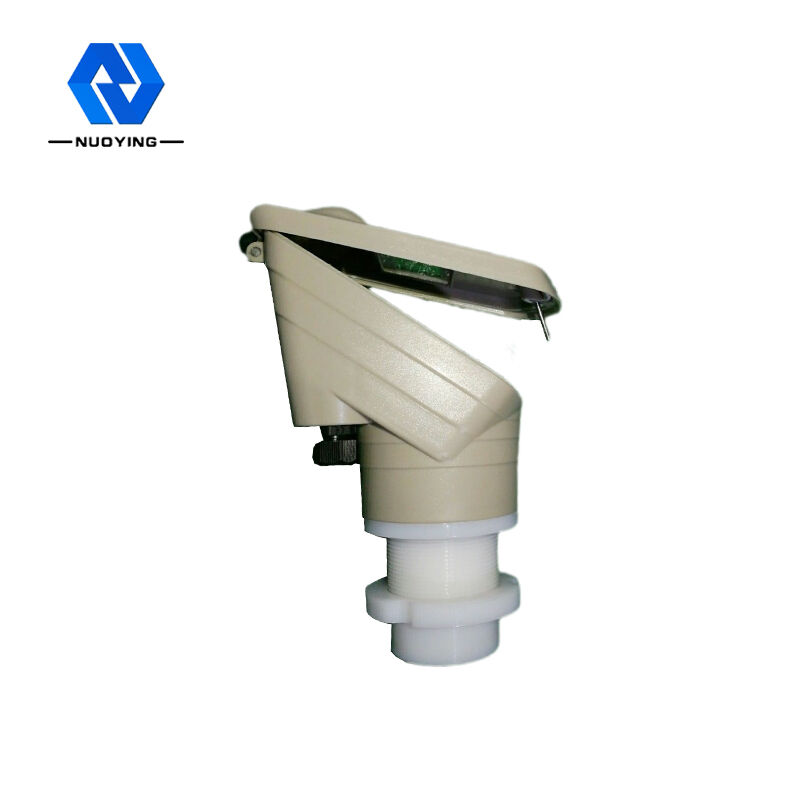

| nombre del producto | Sensor de nivel ultrasónico |
| Rango de medición | 20~30m (líquido);10~15m (sólido) |
| Área ciega | 0,6 ~ 0,8 m |
| Precisión | 0,2% del rango de medición completo (en el aire) |
| Resolución de pantalla | 1cm |
| Salida de corriente | 4~20mA |
| Resolución de salida | 0,03 % del rango de medición completo |
| Carga de salida | 0~600Ω |
| Salida de relé | control de límite superior e inferior |
| Especificación de relé | 5A 250VAC/30VDC |
| Conjunto de parámetros | 3 botones de detección |
| Temperatura media | -45°C~ 95°C |
| Período de detección | 1 S |
| Instalación | brida o soporte |
| Ángulo de haz de onda acústica | 8°(3db) |
| Rango de presión | ±0.3MP |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Transmisor de nivel ultrasónicoPrincipio de operación
El medidor de nivel ultrasónico se instala en la parte superior del contenedor.Bajo el control de la unidad electrónica, la sonda transmite un haz de pulso ultrasónico al objeto bajo el control de la unidad electrónica.La onda acústica se refleja en la superficie del objeto.Algunos de los ecos reflejados son recibidos por la sonda y convertidos en señales eléctricas.De acuerdo con la diferencia de tiempo entre la retransmisión y la nueva recepción de la onda ultrasónica y la velocidad conocida del sonido, se determina el cambio de nivel del objeto.La señal de microondas es procesada por un dispositivo electrónico y finalmente se transforma en una señal eléctrica relacionada con el nivel del objeto.
