Datos del producto:
|
| Modo de la instalación: | DN40-DN300 (tipo del reborde del tubo) | Temperatura ambiente: | -25~55℃ |
|---|---|---|---|
| Temperatura de almacenamiento: | -40~60℃ | Sentido de chorro: | Delantero y reverso |
| Presión clasificada: | el 1.0M Pa (la presión especial puede ser modificada para requisitos particulares) | Grado de la protección: | IP68 |
| Alta luz: | Medidor de flujo electromagnético tipo brida,medidor de flujo electromagnético 1Mpa,medidor de flujo magnético 1Mpa para agua |
||

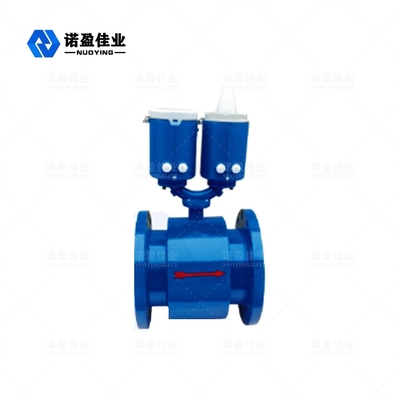

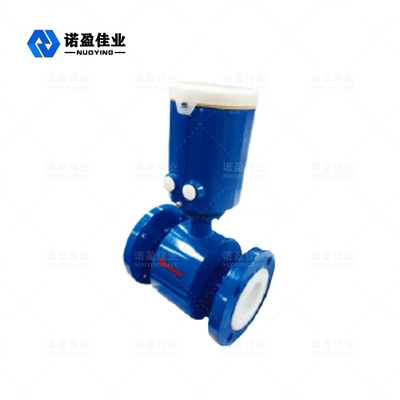

Medidor de agua electromagnético NYLD-S
Después yEl medidor de agua electromagnético LD-S es un medidor de agua de inducción electromagnética alimentado por batería que se puede instalar en cualquier lugar sin sacrificar la precisión y el rendimiento.No requiere el suministro de energía principal. Está diseñado específicamente para aplicaciones de agua individuales, como extracción de agua, distribución de redes de tuberías, cargos de medición e irrigación.Cuenta con información inteligente y alto rendimiento de medición, que es fácil de instalar y ahorra la inversión del usuario.
Después yContador de agua electromagnético LD-S(también conocido como medidor de flujo electromagnético de fuente de alimentación de batería) adopta una fuente de alimentación de batería interna sin fuente de alimentación externa, que es adecuada para la red eléctrica de campo que no puede alcanzar y la colocación de red eléctrica difícil, especialmente para el monitoreo, medición y liquidación del sistema de suministro de agua del grifo. Convertidor de caudalímetro electromagnético de fuente de alimentación de batería HBLD / D, que utiliza tecnología de circuito de potencia ultrabaja, diseño de excitación eficiente y confiable, función de medición de circuito de procesamiento de señal, para garantizar que el convertidor tenga alta confiabilidad y estabilidad, al mismo tiempo que utiliza tecnología de gestión de sistema eficiente para reduce en gran medida el consumo de energía del sistema, ahorra costos de suministro de energía y realiza mediciones precisas.
Medidor de agua electromagnético NYLD-S Técnico Parámetros
| calibre | DN 3～DN 600 |
| rango de medición | ≤10 m/s |
| brida | Cumple con el estándar GB 9119 (estándar), acero al carbono (acero inoxidable opcional), otros estándares para negociar |
| La calificación de presión | DN3～DN600 1,0, 1,6, 2,5, 4,0 MPa |
| material de revestimiento | Caucho natural, neopreno, caucho de poliuretano, PFA, F 46, PTFE politetrafluoroetileno, ETFE |
| conductividad | ≥20μS/cm |
| Material del electrodo | 316 L, aleación Harbin, titanio, tantalio, aleación de platino e iridio, acero inoxidable recubierto con carburo de tungsteno |
| temperatura media | - 25 ℃ ～/+ 80 ℃ |
| temperatura ambiente | - 25 ℃ ～/+ 60 ℃ |
| efecto ambiental | <±0 .1 %/ 10 ℃ |
| error intrínseco | ± 0,5% de los valores valor |
| error de repetibilidad | ≤±0 .25 % |
| Voltaje de la fuente de alimentación | Baterías incorporadas de 2 a 519 Ah, voltaje de 3,6 V (batería agotada y reemplazable) |
| Duración de la batería | Más de 5 años (2 baterías con respuesta de 1/5 Hz) |
| Conexión eléctrica | M 20 X 1,5 Manguito de sellado, G 1 / 2,1 / 2 NPT |
| niveles de protección | IP 65 / IP 68 (seleccionable) |
Medidor de agua electromagnético NYLD-S Clasificación
|
show |
Tres líneas de visualización: utilizando una pantalla de código de 120 segmentos, puede darse cuenta de la velocidad de flujo, el flujo, la cantidad total, la facturación, la información de alarma, la energía de la batería y otra pantalla de datos e información. El contenido de la pantalla es seleccionable y se puede cambiar sin el interruptor de resorte magnético a autenticación operativa. |
|
Calculadora acumulativa interna |
Para el flujo directo total, el flujo inverso total y neto puede lograr un cálculo acumulativo de 8 bits. |
|
Programación |
Si los datos se proporcionan a la Compañía al realizar el pedido, los datos relevantes se prepararán dentro del convertidor antes de salir de fábrica. Cuando sea necesario, es fácil reprogramar el convertidor a través de la interfaz de comunicación por parte de la computadora superior o el operador autorizado por el usuario. , y no afectará el rendimiento técnico del convertidor. |
|
Modo de comunicación |
Comunicaciones RS485 |
|
Modo reactivo |
Frecuencia de excitación de 1/15Hz;frecuencia de excitación de 2,5 Hz;otro opcional |
|
Voltaje de la fuente de alimentación |
Configuración estándar: batería de litio de alta energía de 219 Ah y 3,6 V (no recargable) |
|
Duración de la batería |
Dos baterías de litio de alta energía de 19 Ah con respuesta de excitación de 1/15 Hz durante 5 años |
|
Reportar a la policia |
El medidor de flujo electromagnético alimentado por batería puede monitorear las siguientes alarmas: alarma de control de tráfico aéreo, falla del sensor (circuito abierto de excitación), flujo inverso, alarma de flujo superior e inferior y agotamiento de la batería. Después de programar la alarma, el instrumento puede mostrar la correspondiente información de alarma después de la alarma anterior y puede indicar la información de alarma a la computadora a través de la interfaz de comunicación. |
|
Temperatura |
Temperatura ambiente de funcionamiento: -25 ℃ ~60 ℃; |
|
Protección contra el ambiente externo |
Un tamaño de cuerpo alcanza IP67, dividido en convertidor de tamaño de cuerpo IP67, sensor IP68 |
|
Parámetros de datos |
Los parámetros del instrumento y los datos de medición se almacenan en una memoria no volátil (generalmente almacenada durante 10 años). Para los requisitos de uso de medición y liquidación, el instrumento tiene un sello mecánico y un sello electrónico, dos dispositivos pueden prevenirlo de manera efectiva. |
