Datos del producto:
|
| Diámetro nominal: | 15~800m m | Gama del flujo: | 0.5-10m/s |
|---|---|---|---|
| Exactitud: | ±0.5%R, ±1%R (debajo de DN200) | Salida de la señal: | 4-20mA |
| Humedad ambiente: | el 5%~95% | Grado de la protección: | IP65, puede ser modificado para requisitos particulares hasta IP68 |
| Alta luz: | Medidor de flujo de agua Mag de 2.5Mpa,medidor de flujo de agua Mag de diámetro nominal,medidor de flujo electromecánico de 1.6MPa |
||

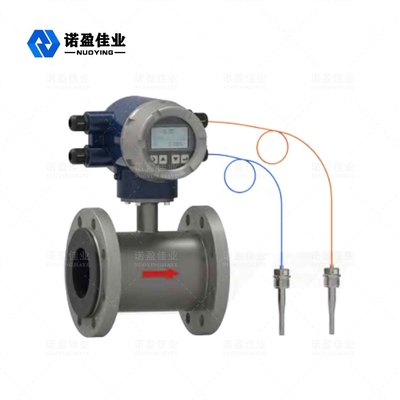

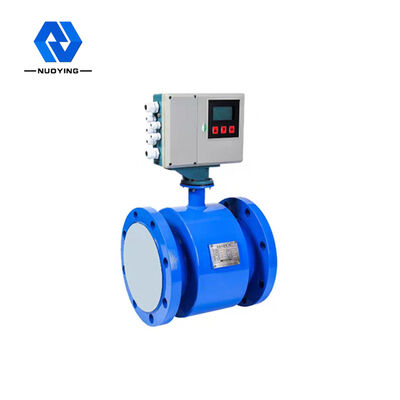

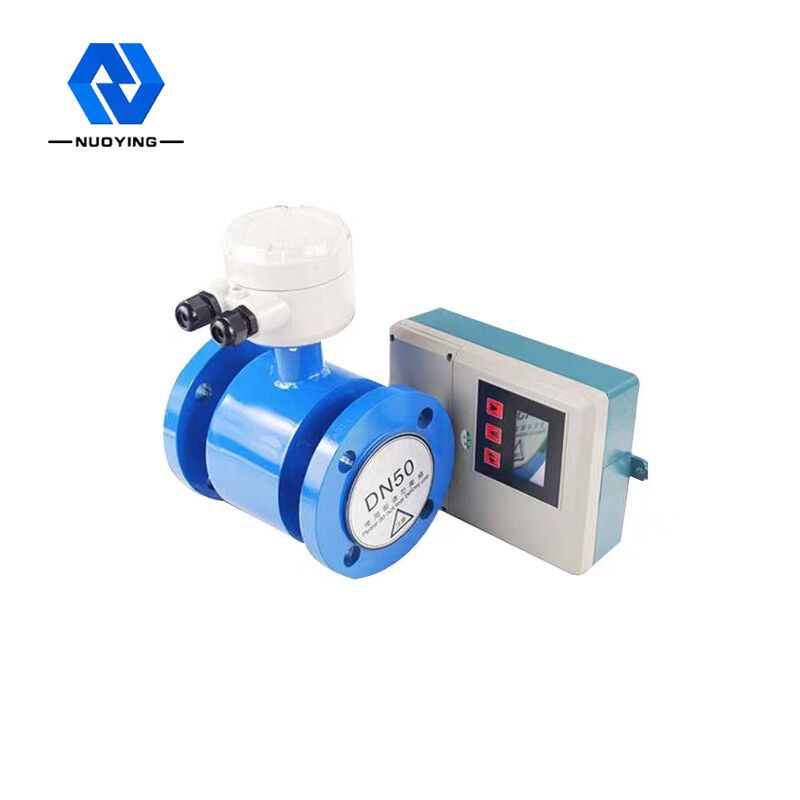

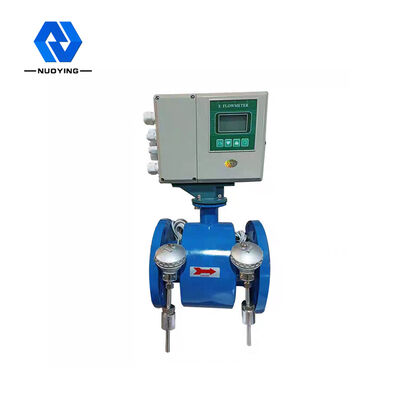

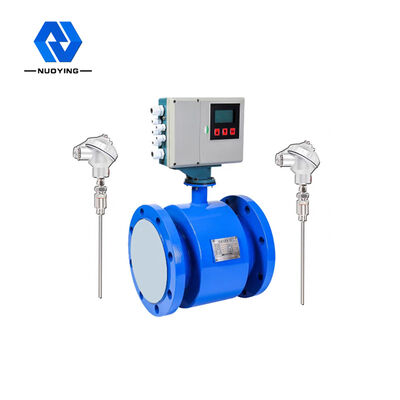

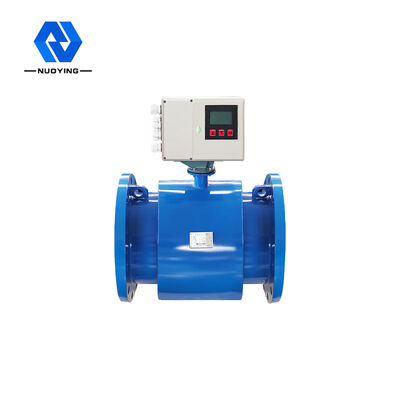

Medidor de calor electromagnético NYLL-CHr
Después yEl medidor de calor electromagnético LL-CH está diseñado para la aplicación especial de la estación de intercambio de calor y energía distribuida de edificios inteligentes, que puede medir directamente el flujo y el frío y el calor.No necesita totalizador de caudal adicional ni Pt1000.Es fácil de instalar con bajo costo.El sensor de flujo electromagnético se utiliza como un medidor de calor electromagnético para detectar el caudal del fluido de transferencia de calor y tiene las características de alta precisión, amplio rango de aplicación y calibración en línea conveniente y simple.
Medidor de calor electromagnético NYLL-CHrParámetros técnicos
|
Estándar Diámetro nominal Rango de caudal Exactitud Conductividad media |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10 m/s ±0,5%R, ±1%R (por debajo de DN200) El valor teórico ≥5uS/cm, el valor de uso real ≥30uS/cm. |
|||
| Presión nominal | Estándar 1.0MPa | Opcional1.6MPa | 2.5MPa opcional | 4.0MPa opcional |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura ambiente |
Sensor tipo integrado |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10 ℃ - +55 ℃ |
||
|
Medio más alto temperatura |
tipo integrado | +80℃ | ||
|
tipo separado |
Forro de neopreno (CR) | +80℃ | ||
| Caucho de silicona (FVMQ) | -20-+250℃ | |||
|
Teflón (PFA) Revestimiento de PTFE (F4) Revestimiento de polifluoroetileno propileno (F46) |
+80℃或+120℃ | |||
|
Señal de salida Tamaño del puerto del cable Tensión de alimentación Consumo de energía Modo de comunicación Electrodo de señal y material del electrodo de tierra Forma del electrodo Número de electrodos Brida de conexión Brida de conexión |
4 -20mA;pulso / frecuencia 2kHz (predeterminado), SKHz (Máx.): M20*1.5 (junta de nailon estándar a prueba de agua, junta de metal a prueba de explosiones opcional) 110/220 V CA (100-240 V CA), 50 Hz/60 Hz; 24 V CC ±10 % ≤20W RS -485, soporte estándar MODBUS - Protocolo RTU, protocolo HART, GPRS Acero inoxidable 316L, Hastelloy C, Hastelloy B, titanio, tantalio, platino Los electrodos de tipo interinsertado, de tipo insertado exterior deben personalizarse 3-4 electrodos estándar (2 electrodos de medición, 十a electrodos de puesta a tierra), configurados por calibre De acuerdo con el estándar nacional GB9119 (se puede personalizar según los requisitos del usuario) De acuerdo con el estándar nacional GB9119 (se puede personalizar según los requisitos del usuario) |
|||
| Material del anillo de puesta a tierra | Acero inoxidable, acero inoxidable con molibdeno | |||
| DN15-DN450 | Acero inoxidable lCr18Ni9Ti (acero inoxidable austenítico normal SUS321) | |||
| Material de la carcasa | Acero al carbono estándar, el acero inoxidable debe personalizarse | |||
| Grado de protección | Tipo separado IP68, IP65 | |||
| Tipo integrado IP65 | ||||
Medidor de calor electromagnético NYLL-CHrRendimiento Parámetros
| Fuente de alimentación | Sensor de temperatura 220VAC/24VDC Pt1000 |
| Modo de comunicación | RS-485 Precisión de medición de temperatura ±Q1°C |
| Protocolo de comunicación | Modbus- RTUBACnet Temperatura media 2-180°C |
| Distancia máxima de comunicación | Rango de diferencia de temperatura de 400 m 2K-80K |
| Grado de precisión | 2 grado Almacenamiento de datos Datos históricos durante 18 meses |
| Ubicación de la instalación | Tubo de entrada, tubo de retorno son opcionales Temperatura ambiente -10°C-60°C |
Medidor de calor electromagnético NYLL-CHr Principio de funcionamiento
El agua caliente (agua fría) suministrada por una fuente de calor fluye hacia un sistema de intercambio de calor (radiador, intercambiador de calor o un sistema complejo compuesto por ellos) a una temperatura más alta (más baja) y sale a una temperatura más baja (más alta). Durante este proceso, el calor se libera o absorbe al usuario a través del intercambio de calor (Nota: este proceso incluye el proceso de intercambio de energía del sistema de calefacción y el sistema de refrigeración).
Cuando el agua fluye a través del sistema de intercambio de calor, la calculadora calcula y muestra la cantidad de calor liberado o absorbido por el sistema, de acuerdo con el caudal proporcionado por el sensor de flujo y la temperatura del agua de retorno proporcionada por el sensor de temperatura ventilado. y el tiempo que pasa el flujo de agua.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q: la cantidad de calor liberado o absorbido por el sistema, Jo kWh;Qm: la masa de agua que fluye a través del medidor de calor, kg/h;
Qv;el caudal volumétrico de agua que fluye a través del medidor de calor, m3/h;P: la densidad del agua que fluye a través del medidor de calor, kg / ms;
△h: la diferencia de entalpía del agua a las temperaturas de entrada y salida del sistema de intercambio de calor, J/kg;
T: tiempo, h;
Medidor de calor electromagnético NYLL-CHr Caracteristicas de diseño
◎Medida de frío y calor: el convertidor tiene la función de medir frío y calor directamente, y está equipado con 2 Pt1000 estándar.No necesita estar equipado con un totalizador de flujo de frío y calor para facilitar la instalación y reducir el costo de compra e instalación.
Alta confiabilidad: después de pruebas rigurosas como EMC, seguridad, alta y baja temperatura, que superan los estándares nacionales GB/T17616, GB/2423, GB/T16499.
◎Respuesta rápida: use 32BitMCU, 24BitADC y un algoritmo de filtrado optimizado, respuesta rápida, datos de medición precisos y estables, adecuados para la medición y el control cuando se combina el equipo.
◎Electrodo de puesta a tierra: tecnología patentada NONCON, que forma un equilibrio de medición en la sección de medición y elimina el error de medición causado por una mala conexión a tierra para garantizar la precisión de la medición a largo plazo.No necesita estar equipado con un anillo de puesta a tierra para reducir los costos de material e instalación.
◎Tecnología IP68 separada: use tecnología de diseño IP68 especialmente detallada, use sellador IP68 importado especial, cable IP68 especial y diseño de sello IP68 múltiple para evitar la condensación del sensor IP68 separado.
◎Alta relación señal-ruido: el sensor utiliza tecnología de alta relación señal-ruido.El convertidor utiliza piezas de bajo ruido y alta precisión y tecnología de diseño para facilitar la medición del caudal mínimo.
◎Diseño de bajo consumo;diseño de circuito de excitación optimizado, el consumo de energía se reduce en más de 3 veces en comparación con los medidores de flujo electromagnéticos convencionales, y puede lograr el ahorro de energía en una gran cantidad de aplicaciones.
◎Pantalla china: use la pantalla LCD de pantalla china para una fácil comprensión y operación
◎Tecnología de fuente de alimentación optimizada: use un diseño de fuente de alimentación optimizado, tecnología madura y confiable, alta eficiencia de conversión y uso confiable a largo plazo.
◎Cableado rápido: use el bloque de terminales de la mejor marca internacional, que es rápido, conveniente y confiable, para garantizar una medición estable y confiable a largo plazo.
◎Señal de salida: equipado con estándar RS-485, (4-20) mA, frecuencia / pulso, respuesta de salida rápida y el puerto está provisto de medidas de protección como protección contra rayos.
