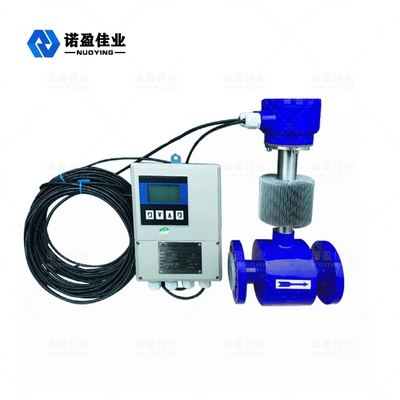

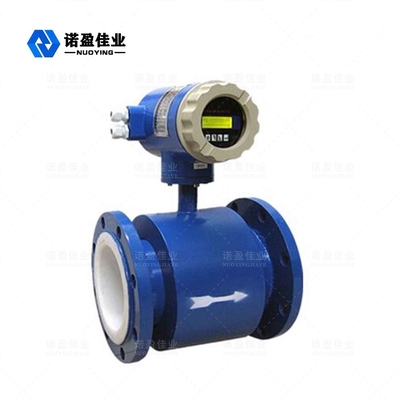

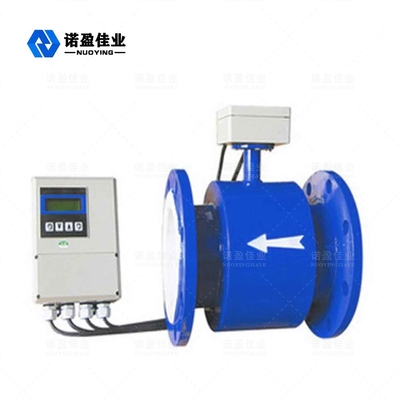

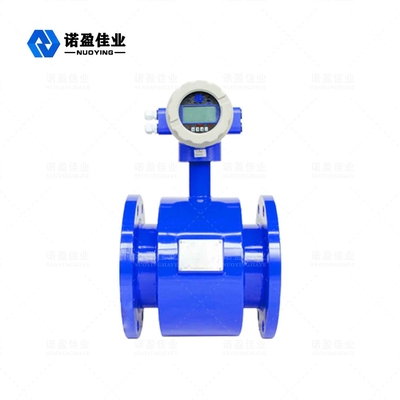

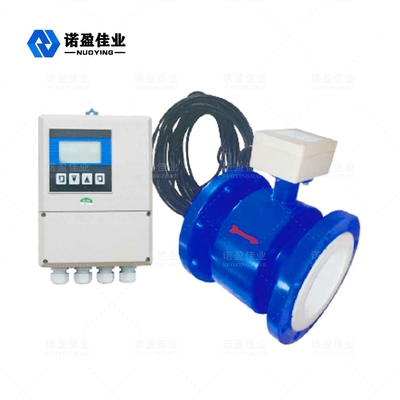

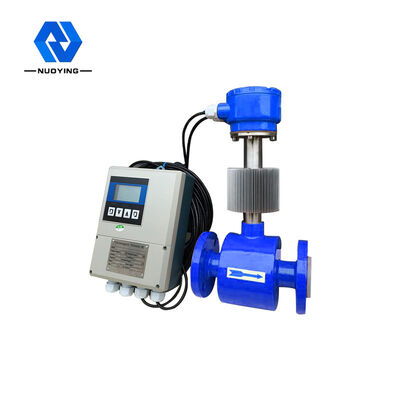

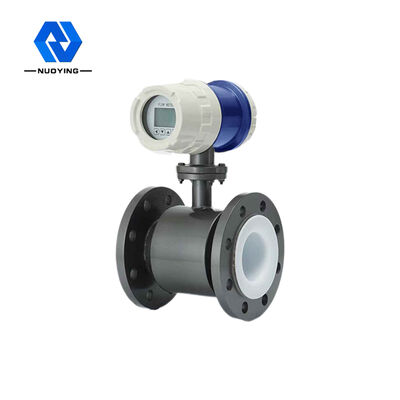

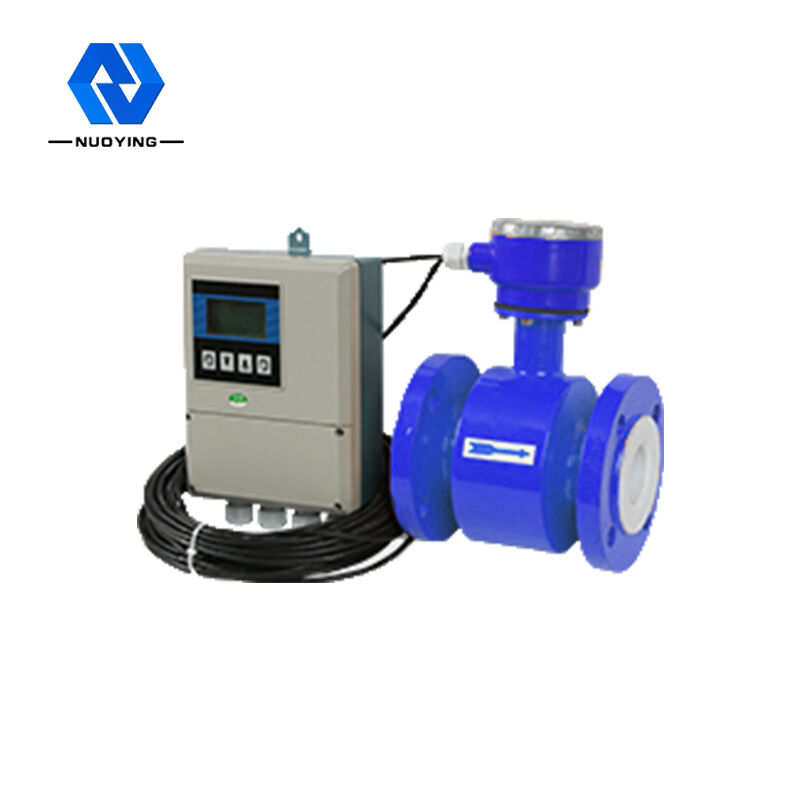

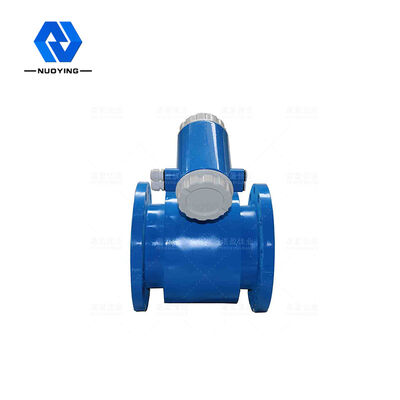

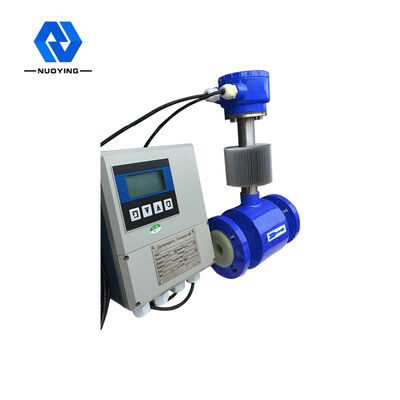

Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD

Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD
Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD

Ampliación de imagen :  Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD

Datos del producto:
Lugar de origen: China
Nombre de la marca: NUOYINGJIAYE
Certificación: Explosion-proof certificate
Número de modelo: NYLD
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $300 to $1800
Detalles de empaquetado: Embalaje estándar de la exportación
Tiempo de entrega: 7 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 300 uds/ antes del mes

Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD

descripción
Diámetro nominal: 〜 DN3000mm de DN6mm Sentido de chorro: Positivo y negativo
Grado de la exactitud: tipo del tubo: 0,5 grados del grado 1,0; Enchufe: 1,5 grado, grado 2,0 Salida de la comunicación: Rs485 protocolo de la comunicación MODBUS, interfaz de comunicaciones del CIERVO
Salida de la señal: 4-20mA, Temperatura de funcionamiento: -20~90℃ -30~180℃
Humedad ambiente: el 5%~95% Grado de la protección: IP65, puede ser modificado para requisitos particulares hasta IP67
Alta luz:

Medidor de flujo electromagnético tubular

,

medidor de flujo electromagnético de alta confiabilidad

,

medidor de flujo magnético RS485 para aguas residuales



Caudalímetro electromagnético tubular NYLD



el NYLDEl medidor de flujo electromagnético tubular es un medidor de flujo con alta precisión y alta confiabilidad. Se utiliza para medir el flujo volumétrico de líquidos conductores y lodos en tuberías cerradas, y se usa ampliamente en acero, electricidad, petróleo, industria química, carbón, metalurgia, minerales recursos, fabricación de papel, suministro de agua y drenaje, alimentos, medicina y otras industrias.



Caudalímetro electromagnético tubular NYLD Técnico Parámetros



Fuente de alimentación 220 V CA 50 Hz/24 V CC/3,6 V
Disipación de potencia <15W (Soportando el consumo de energía con el sensor)
Mostrar el botón En la pantalla en chino e inglés, se puede mostrar el caudal instantáneo, el caudal acumulativo y la pantalla de alarma (la alarma de circuito abierto de excitación, la alarma de control de tráfico aéreo y la alarma de límite de flujo). interruptores para configuración de datos
Registrarse Reenviar importe total, revertir importe total
Señal de salida Bidireccional de dos vías, aislamiento completo 0〜10mA/4〜20mA
resistencia de carga: 0~10mA时,0~l.5KQ; 4~20 mA, 0~750.

Salidas de flujo directo e inverso, el techo de frecuencia de salida se puede configurar dentro de 15,000 H z. El colector de transistores con salida de frecuencia de separación fotoeléctrica tiene una salida bidireccional de circuito abierto.

La corriente máxima máxima es de 50mA.

Dos salidas de alarma de circuito abierto del colector de transistores con aislamiento fotoeléctrico. La fuente de alimentación externa no es superior a 35 V, y la corriente máxima del colector es de 250 mA cuando se activa la salida de alarma. Estado de alarma: control de tráfico aéreo fluido, desconexión de excitación Línea, flujo por encima del límite.
Precisión de apoyo ± 0,5 % del valor indicado, ± 0,3 % o ± 0,2 % del valor indicado opcional
La constante de tiempo de amortiguamiento Las variables continuas van de 0 a 100
Modo de comunicación Interfaz de comunicación serie RS232C o RS485 opcional, protocolo de comunicación HART, con registro de protección contra rayos (10 años)
Pérdida de protección de energía El diseño interno del instrumento no tiene reloj de caída de energía y puede almacenar 16 caídas de energía
Grado de protección IP 65, se puede personalizar hasta IP67
Grado a prueba de explosiones Exia II CT5/Exd II CT5 (seleccionable)




Caudalímetro electromagnético tubular NYLD Operando Principio



El principio de medición se basa en la ley de inducción electromagnética de Faraday. Es decir, cuando el líquido conductor se mueve en el campo magnético, el potencial dinámico eléctrico inducido se produce en el conductor.E es: E=KBVD
K: Constante del instrumento

B: fuerza de inducción magnética

V: Caudal medio en la sección de tubería

D: diámetro interior de la tubería



Protocolo de Modbus de la alta confiabilidad del metro de flujo electromagnético tubular de NYLD 0


Para las mediciones de flujo, el fluido fluye a través de un campo magnético perpendicular a la dirección del flujo. El flujo de un líquido conductor induce una señal de voltaje proporcional a la tasa de flujo promedio (es decir, la tasa de flujo de volumen). La señal de voltaje de inducción es detectada por dos Electrodos en contacto directo con el líquido, y transmitidos al amplificador por cable, y luego convertidos en una señal de salida de corriente uniforme.



Caudalímetro electromagnético tubular NYLD Caracteristicas de diseño



La precisión de la medición no se ve afectada por cambios en la densidad, viscosidad, temperatura, presión y conductividad eléctrica del fluido.
◎Tubería de medición sin piezas de flujo de obstrucción, sin pérdida de presión, requisitos de sección recta.
◎El convertidor utiliza una pantalla LCD retroiluminada que facilita las lecturas bajo la luz solar directa o en habitaciones oscuras.
◎Con los parámetros establecidos por el botón táctil infrarrojo, la placa de cubierta del convertidor también se puede configurar de forma segura sin abrir en un entorno hostil.
◎El medidor de flujo es un sistema de medición bidireccional con tres integradores: avance, retroceso y diferencia total;flujo positivo e inverso.
◎Y tiene una variedad de salidas: corriente, pulso, comunicación digital, HART.
◎El convertidor tiene las funciones de salida de alarma de autodiagnóstico, salida de alarma de detección sin carga, salida de alarma de flujo superior e inferior, control de lotes, etc.
◎No solo se puede utilizar para la detección de procesos generales, sino también para la medición de pulpa mineral, pulpa y pasta líquida.
◎El caudalímetro electromagnético de alto voltaje adopta tecnología de revestimiento de malla PFA, resistencia a alta presión, resistencia a la presión negativa, especialmente aplicada en industrias petroquímicas, minerales y otras.
◎Los instrumentos a prueba de explosiones se pueden utilizar en los lugares a prueba de explosiones correspondientes.



Caudalímetro electromagnético tubular NYLDCaracterísticas y Ámbito de aplicación



El convertidor inteligente de pantalla en chino e inglés tipo NYLD utiliza un microprocesador integrado de 16 bits. agua limpia, aguas residuales, ácido, álcali, solución salina o fluido bifásico líquido-sólido.



Caudalímetro electromagnético tubular NYLD Selección
