| Nombre De La Marca: | NUOYINGJIAYE |
| Número De Modelo: | NYRD701 |
| Cuota De Producción: | 1 pc |
| Precio: | $450~$1700/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 pcs/month |

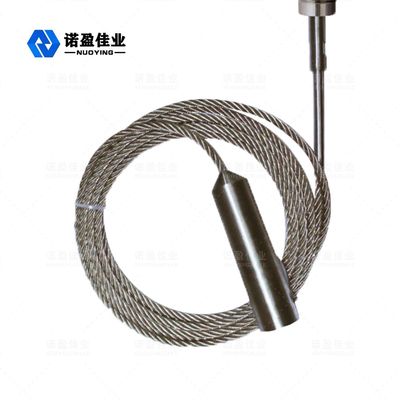

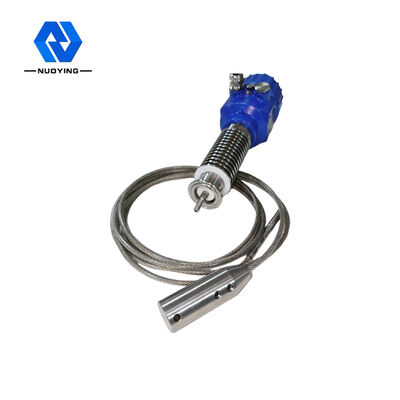

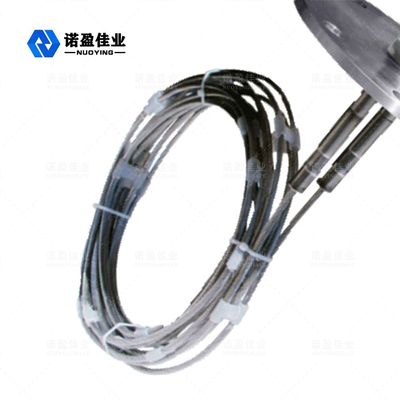

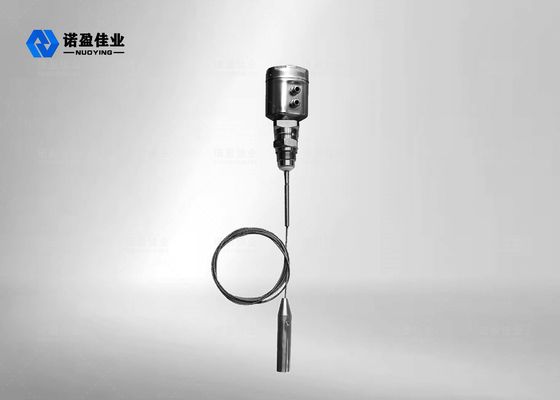

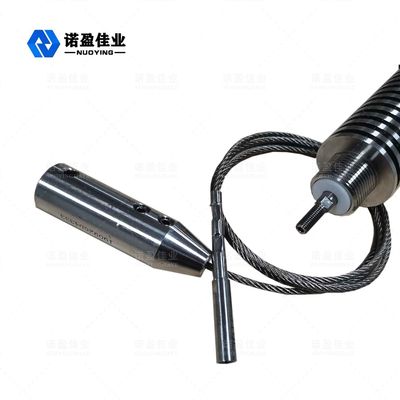

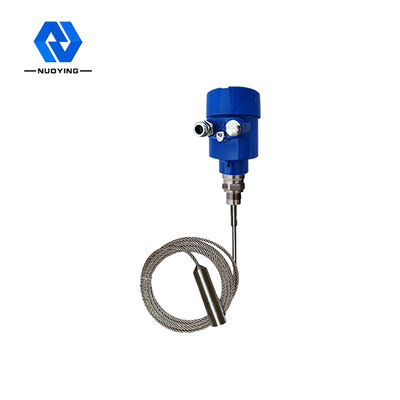

Transmisor de nivel de radar de onda guiada NYRD 701 SS304 SS316 con sonda de varilla -20～80 °C
Principio de funcionamiento del transmisor de nivel de radar de onda guiada NYRD 702 6m Contactable Alta precisión
El pulso de microondas de alta frecuencia emitido por el radar de onda guiada se propaga a lo largo del componente de detección (cable de acero o varilla) y se encuentra con el medio medido. Debido al cambio repentino de la constante dieléctrica, provoca la reflexión, y una parte de la energía del pulso se refleja. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Input proceso
El radar de onda guiada es una herramienta de medición basada en el principio del tiempo de viaje. La onda de radar viaja a la velocidad de la luz, y el tiempo de viaje se puede convertir en una señal de nivel de objeto mediante componentes electrónicos. La sonda emite pulsos de alta frecuencia y se propaga a lo largo del cable o la sonda de varilla.
Output proceso
Al ingresar la altura del tanque vacío E (= cero), la altura del tanque lleno F (= rango completo) y algunos parámetros de la aplicación, los parámetros de la aplicación adaptarán automáticamente el medidor al entorno de medición, correspondiendo a una salida de 4-20mA.
Características de diseñodel transmisor de nivel de radar de onda guiada NYRD 702 6m Contactable Alta precisión
◎El medidor de nivel de objeto de radar de onda guiada adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco de descubrimiento de eco, medición por contacto, alta precisión de medición, medición más precisa. Al mismo tiempo, el radar de onda guiada no se ve afectado por el entorno externo, como la temperatura media y la adherencia.

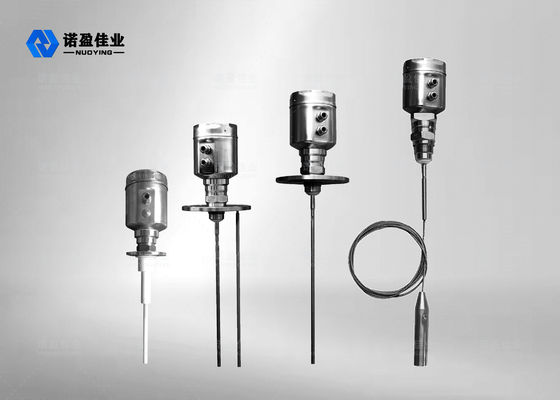

◎La serie 70X del medidor de nivel de objeto de radar de onda guiada es adecuada para diversas condiciones de trabajo y aplicaciones complejas debido a los diversos modos de conexión del proceso y los tipos de módulos de detección. Tales como: alta temperatura, alta presión y medio de baja constante dieléctrica.
◎Modo de trabajo por pulsos, baja potencia de emisión, se puede instalar en una variedad de contenedores metálicos y no metálicos, sin daños para el cuerpo humano y el medio ambiente.
Parámetro técnico del medidor de nivel de radar de onda guiada NYRD 701 de 30 m Contactable y alta precisión en alta temperatura, presión
| Aplicación típica | Líquido (baja constante dieléctrica, bobina de calentamiento incorporada, escalera,) |
| Polvo (cenizas volantes, polvo de piedra caliza,) | |
| Sólido (grano, grava) | |
| Modelo del producto | NYRD701 |

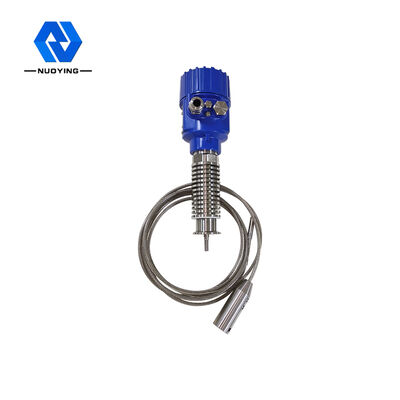

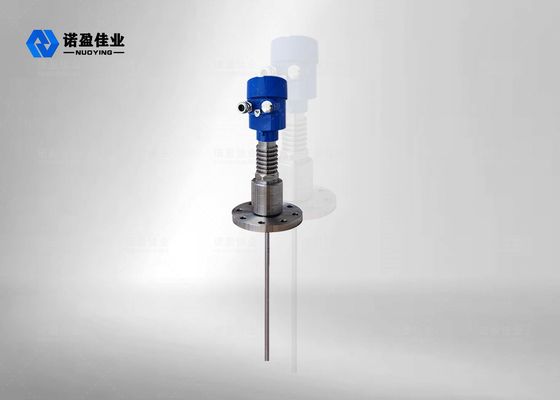

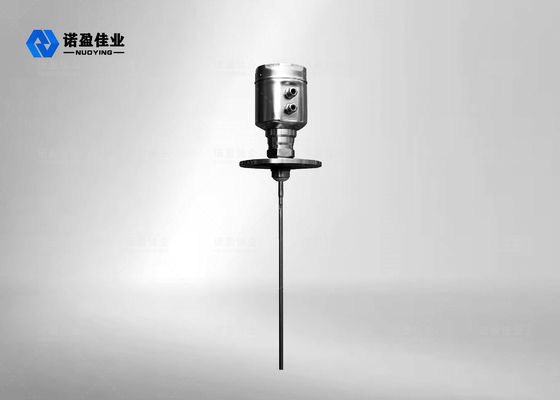

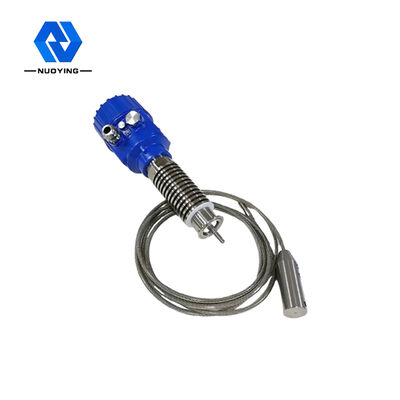

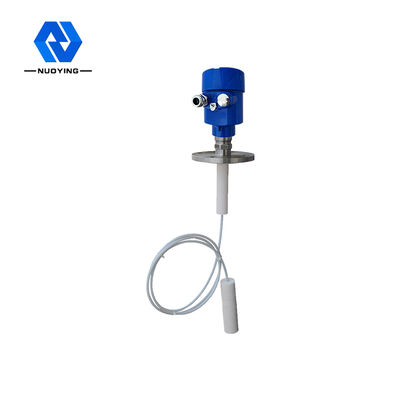

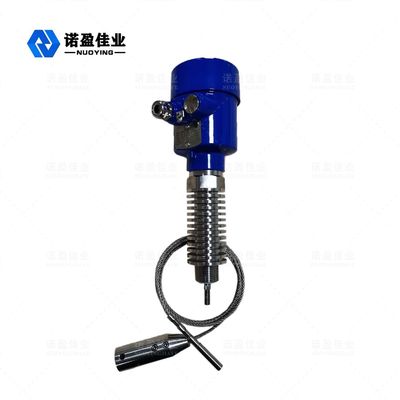

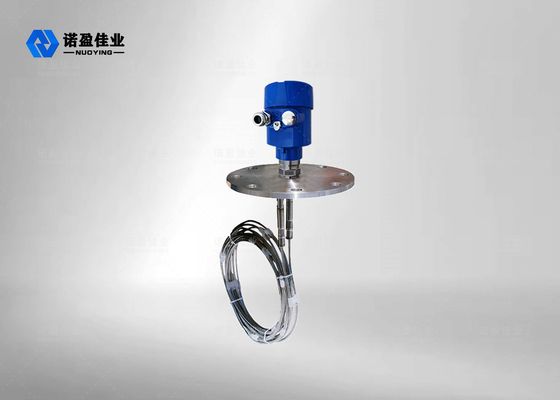

| Forma de la antena | Tipo de cable, tipo de varilla, |
| Material de la antena | PTFE, 304, 316 |
| Muestreo de eco | 55 veces /s |
| Rango de medición | 6m, 30 m |
| Precisión de la medición | 0.05% ~ 0.1% F.S |
| Fuente de alimentación | 24VDC (dos hilos, cuatro hilos), 220VAC |
| Salida de señal | 4... 20mA/HART/RS485/Modbus... |
| Temperatura del proceso | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Presión del proceso | -0.1~2.0MPa,-0.1~4.0MPa |
| Conexión del proceso | Rosca, soporte, brida, abrazadera (opcional) |
| Interfaz eléctrica | M20×1.5 , ½ " NPT |
| Grado de protección | IP 65, IP 67, IP 68 |
| Grado a prueba de explosiones | ExdIICT6Gb |
※Nota: El producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
